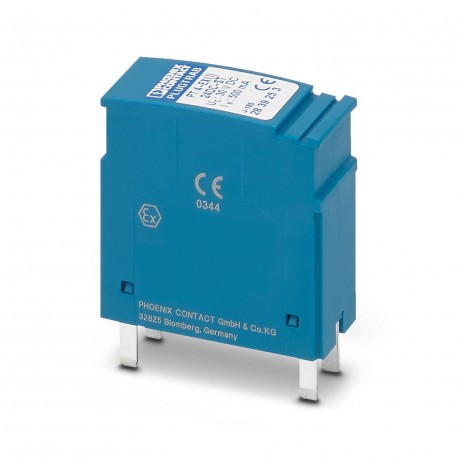

PT 4-EX(I)-24DC-ST 2839253 PHOENIX CONTACT Spina protezione contro le sovratensioni
PT 4-EX(I)-24DC-ST
2839253
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2839253 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2113 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 134 (C_4_2017) |
| GTIN | 4017918182878 |
| Peso per pezzo (confezione esclusa) | 26,150 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 45 mm |
|---|---|
| Larghezza | 17,7 mm |
| Profondità | 52 mm |
| Unità del passo | 1 TE |
| Altezza modulo completo | 90 mm |
| Larghezza modulo completo | 17,7 mm |
| Profondità modulo completo | 65,5 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | blu cielo RAL 5015 |
| Tipo di montaggio | sull’elemento base |
| Tipo | maschio |
| N. poli | 4 |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.00 |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 30 V DC |
| 21 V AC | |
| Corrente di dimensionamento | 500 mA (40 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA |
| Corrente conduttori di terra IPE | ≤ 4 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 308 A |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-terra) | 1 kA |
| 2 kA (per gruppo) | |
| Corrente dispersa Itotal(8/20) µs | 20 kA |
| Corrente dispersa Itotal(10/350) µs | 2 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 308 A |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 20 kA (per gruppo) |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 59 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 45 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 1 kV |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 45 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 1 kV |
| Tensione residua con In(conduttore-conduttore) | ≤ 70 V |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 65 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 60 V (C1 - 500 V / 250 A) |
| ≤ 50 V (C3 - 10 A) | |
| ≤ 50 V (C3 - 25 A) | |
| Livello di protezione Up(conduttore-terra) | ≤ 1 kV (C1 - 1 kV / 500 A) |
| ≤ 1 kV (C2 - 2 kV/1 kA) | |
| ≤ 1 kV (C2 - 10 kV / 5 kA) | |
| ≤ 1 kV (D1 - 1 kA) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,1 dB (≤ 1 MHz / 50 Ω) |
| tip. 0,1 dB (≤ 500 kHz / 150 Ω) | |
| tip. 0,1 dB (≤ 100 kHz / 600 Ω) | |
| Frequenza limite fg (3dB), simm. nel sistema a 50 Ohm | tip. 7 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | tip. 2,5 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 600 Ohm | tip. 600 kHz |
| Resistenza in serie | 0 Ω |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 500 mA (T) |
| Resistenza corrente impulsiva (conduttore-conduttore) | C1 - 0,5 kV/250 A |
| C3 - 10 A | |
| C3 - 25 A | |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 1 kV/500 A |
| C2 - 2 kV/1 kA | |
| C2 - 10 kV/5 kA | |
| D1 - 1 kA | |
| Resistenza alla corrente alternata (conduttore-terra) | 5 A - 1 s |
Dati di collegamento
| Collegamento | Connessione a vite (insieme all’elemento base) |
|---|---|
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Normative e prescrizioni
| Norme/disposizioni | EN 61643-21 A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-11 2012 | |
| EN 60079-26 2007 | |
| IEC 61643-21 A2:2012 | |
| IEC 60079-0 2011 | |
| IEC 60079-11 2011 | |
| IEC 60079-26 2006 |
Informazioni generali
| Capacità max. interna Ci | 1,1 nF |
|---|---|
| Induttanza interna max. Li | 1 µH |
| Costanti temporali interne massime t (Ri/Li) | ≤ 10 µs |
| Max. corrente d'ingresso Ii | 500 mA (T4 / ≤ 80 °C) |
| 500 mA (T5 / ≤ 55 °C) | |
| 500 mA (T6 / ≤ 40 °C) | |
| max. tensione d’ingresso Ui | 30 V DC |
| max. potenza in ingresso Pi | 850 mW (T4 / ≤ 80 °C) |
| 700 mW (T5 / ≤ 55 °C) | |
| 700 mW (T6 / ≤ 40 °C) | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (T4) |
| -40 °C ... 55 °C (T5) | |
| -40 °C ... 40 °C (T6) |
Conformità / omologazioni
| ATEX | II 1G Ex ia IIC T4...T6 Ga |
|---|---|
| II 1D Ex ia IIIC T135 °C...T85 °C Da | |
| IECEx | Ex ia IIC T4...T6 Ga |
| Ex ia IIIC T135 °C...T85 °C Da |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2839253-PT 4-EX(I)-24DC-ST | 136 Kbytes |
|
