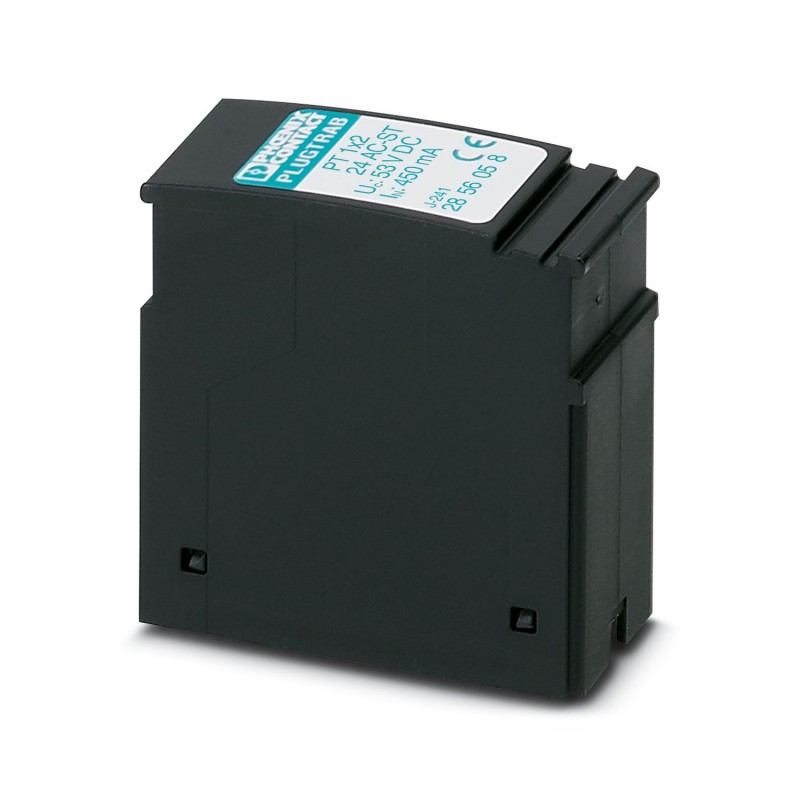

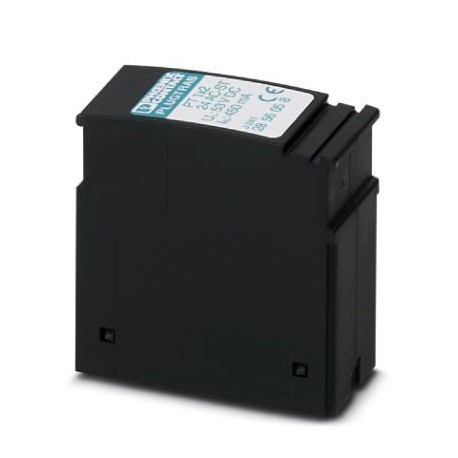

PT 1X2-24AC-ST 2856058 PHOENIX CONTACT Spina protezione contro le sovratensioni
PT 1X2-24AC-ST
2856058
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
Protezione a innesto PT con circ. Protec. P/ un Circ. 2 cond. galleggiante. Adatto per HART.
Spina di protezione PT con circuito di protez. per un circuito di segnale a 2 fili libero da potenz. di terra. HART compatibile.
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni reti di dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | |
| Nota | I dati tecnici sono validi unitamente agli elementi base indicati di seguito: |
| PT 1X2+F-BE 2856126 | |
| PT 1X2-BE 2856113 | |
| Tipo di prodotto | Protezione contro le sovratensioni per tecnica MSR |
| Famiglia di prodotti | PLUGTRAB PT |
| Classe di prova IEC | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tipo | maschio |
| Numero di poli | 2 |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.00 |
| Coppia di fili per modulo | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 18 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Tensione nominale UN | 24 V AC |
| Collegamento | Connessione a vite (insieme all’elemento base) |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Disegno quotato |  |
| Larghezza | 17,7 mm |
| Altezza | 45 mm |
| Profondità | 52 mm |
| Unità modulare | 1 TE |
| Larghezza modulo completo | 17,7 mm |
| Altezza modulo completo | 90 mm |
| Profondità modulo completo | 65,5 mm |
| Colore | nero (RAL 9005) |
| color rame | |
| Classe di combustibilità a norma UL 94 | V-0 |
| Materiale custodia | PA 6.6 |
| Dati meccanici | |
| Parete laterale aperta | No |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Massima tensione permanente UC | 40 V DC |
| 28 V AC | |
| Corrente nominale | 450 mA (45 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 5 A |
| Corrente conduttori di terra IPE | ≤ 1 µA (con PT 1X2+F-BE) |
| ≤ 2 µA (con PT 1X2-BE) | |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 10 kA |
| Corrente nominale dispersa In(8/20) µs (filo-terra) | 10 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs | 2,5 kA |
| Corrente dispersa Itotal(8/20) µs | 20 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 10 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 23 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 55 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 450 V (con PT 1X2-BE) |
| ≤ 1 kV (con PT 1X2+F-BE) | |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 55 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 25 V (con PT 1X2-BE) |
| ≤ 50 V (con PT 1X2+F-BE) | |
| Tensione residua a In(filo-filo) | ≤ 55 V |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 65 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 80 V (C2 - 10 kV / 5 kA) |
| Livello di protezione Up(conduttore-terra) | ≤ 450 V (C1 - 1 kV / 500 A con PT 1X2-BE) |
| ≤ 1000 V (C2 - 10 kV / 5 kA con PT 1X2+F-BE) | |
| Livello di protezione Upstatico (conduttore-conduttore) | ≤ 50 V (C2 - 10 kV / 5 kA) |
| Livello di protezione Upstatico (conduttore-terra) | ≤ 50 V (C2 - 10 kV / 5 kA con PT 1X2-BE) |
| ≤ 100 V (C2 - 10 kV / 5 kA con PT 1X2+F-BE) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,5 dB (≤ 1,5 MHz / 50 Ω) |
| tip. 0,2 dB (≤ 500 kHz / 150 Ω) | |
| tip. 0,1 dB (≤ 100 kHz / 600 Ω) | |
| Frequenza limite fg (3 dB), simm. nel sistema a 50 Ω | tip. 8 MHz |
| Frequenza limite fg (3 dB), simm. nel sistema a 150 Ω | tip. 3 MHz |
| Frequenza limite fg (3 dB), simm. nel sistema a 600 Ω | tip. 800 kHz |
| Capacità (filo-filo) | tip. 1,1 nF |
| Capacità (filo-terra) | tip. 4 pF (con PT 1X2-BE) |
| tip. 2 pF (con PT 1X2+F-BE) | |
| Resistenza per percorso | 2,2 Ω ±10 % |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 500 mA (T) |
| Resistenza corrente impulsiva (conduttore-conduttore) | C2 - 10 kV / 5 kA |
| C3 - 23 A | |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| D1 - 2,5 kA |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m (s.l.m.) |
| Norme/disposizioni | IEC 61643-21 |
| Nota | 2000 + rettifica 2001 + A1:2008, modificato + A2:2012 |
| Norme/disposizioni | EN 61643-21 |
| Nota | 2001 + A1:2009 + A2:2013 |
| Tipo di montaggio | sull’elemento base |
