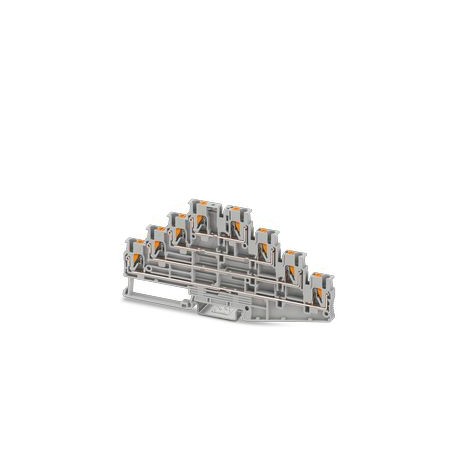

PT 2,5-4L 1334599 PHOENIX CONTACT Blocco terminali a più pavimenti, tensione nominale: 500 V, corrente nomin..
PT 2,5-4L
1334599
PHOENIX_CONTACT
50
Blocco terminali a più pavimenti, tensione nominale: 500 V, corrente nominale: 18 A, tipo di connessione: connessione push-in, Dimensionazione sezione trasversale: 2,5 mm2, sezione trasversale: 0,14 mm2 - 4 mm2, tipo di installazione: NS 35/7,5, NS 35/15, colore: grigio
Morsettiera multipiano
Morsetto a più piani, tensione nominale: 500 V, corrente nominale: 18 A, tipo di connessione: Connessione Push-in, Sezione di dimensionamento: 2,5 mm2, sezione: 0,14 mm2 - 4 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Note
| Note generali | |
| Nota | La corrente di carico max. dei singoli punti di collegamento non deve essere superata. |
Caratteristiche articolo
| Tipo di prodotto | Morsetto a più piani |
| N. poli | 4 |
| Campo di applicazione | Industria ferroviaria |
| Costruzione di macchine | |
| Costruzione di impianti | |
| Numero collegamenti | 8 |
| Numero di file | 4 |
| Potenziali | 4 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Caratteristiche elettriche
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata massima in condizioni nominali | 0,77 W |
Dati di collegamento
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 2,5 mm² |
| Sezione conduttore AWG | (convertito secondo IEC) |
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Calibro a tampone | A3 |
| B3 | |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,14 mm² ... 4 mm² |
| Sezione conduttore AWG | 26 ... 12 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,14 mm² ... 4 mm² |
| Sezione conduttore flessibile [AWG] | 26 ... 12 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,14 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,14 mm² ... 2,5 mm² |
| Corrente nominale | 18 A |
| Corrente di carico massima | 20 A (con sezione del conduttore di 4 mm²) |
| Tensione nominale | 500 V |
| Sezione nominale | 2,5 mm² |
| Sezioni di collegamento dirette a innesto | |
| Sezione conduttore rigida | 0,34 mm² ... 4 mm² |
| Sezione del conduttore rigido [AWG] | 20 ... 12 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,5 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,5 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,5 mm² ... 2,5 mm² |
Dimensioni
| Larghezza | 5,2 mm |
| Spessore della piastra terminale | 2,2 mm |
| Altezza | 142,4 mm |
| Profondità su NS 35/7,5 | 68,6 mm |
| Profondità su NS 35/15 | 76,1 mm |
Indicazioni materiale
| Colore | grigio |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
Controlli elettrici
| Prova di tensione impulsiva | |
| Risultato | Prova superata |
| Test temperatura ambientale | |
| Requisito verifica di riscaldamento | Aumento di temperatura ≤ 45 K |
| Risultato | Prova superata |
| Resistenza alla corrente di breve durata 2,5 mm² | 0,3 kA |
| Risultato | Prova superata |
| Rigidità dielettrica a frequenza di rete | |
| Tensione di prova valore nominale | 1,89 kV |
| Risultato | Prova superata |
Caratteristiche meccaniche
| Dati meccanici | |
| Parete laterale aperta | Sì |
Controlli meccanici
| Resistenza meccanica | |
| Risultato | Prova superata |
| Fissaggio sul supporto | |
| Risultato | Prova superata |
| Prova di integrità e stabilità dei conduttori | |
| Velocità di rotazione | 10 giri/min |
| Giri | 135 |
| Sezione conduttore/peso | 0,14 mm2/0,2 kg |
| 2,5 mm2/0,7 kg | |
| 4 mm2/0,9 kg | |
| Risultato | Prova superata |
Condizioni ambientali e della vita elettrica
| Invecchiamento | |
| Cicli di temperatura | 192 |
| Risultato | Prova superata |
| Prova di fiamma ad ago | |
| Durata di applicazione | 30 s |
| Risultato | Prova superata |
| Vibrazioni/rumori a banda larga | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2022-06 |
| Spettro | Controllo della vita elettrica categoria 1, classe B, montato sulla carrozzeria |
| Frequenza | f1= 5 Hz a f2= 150 Hz |
| Livello ASD | 0,964 (m/s²)²/Hz |
| Accelerazione | 0,58g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato | Prova superata |
| Urti | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2022-06 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 5g |
| Durata urti | 30 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 105 °C (Temperatura di esercizio massima per breve tempo, vedi RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
Normative e prescrizioni
| Attacco a norma | IEC 60947-7-1 |
Montaggio
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| corrente nominale In (EF008250) | 18 A |
| tensione nominale (EF000228) | 500 V |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| numero di piani (EF002659) | 4 |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 5.2 mm |
| altezza (EF000040) | 142.4 mm |
| profondità (EF000049) | 68.6 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | grigio |
| piani interni esclusi con ponte (EF002661) | No |
