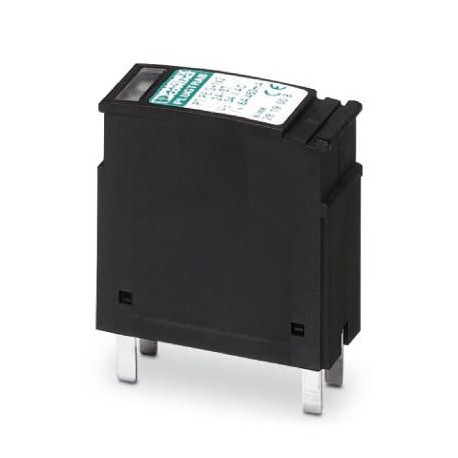

PT PE/S+1X2-24-ST 2819008 PHOENIX CONTACT Spina protezione contro le sovratensioni
PT PE/S+1X2-24-ST
2819008
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
Protezione a spina PT con dispositivo di protezione contro le sovratensioni per alimentatori, indicazione ottica di guasto, tensione nominale: 24 V e un circuito di segnale a due conduttori senza potenziale di terra, tensione nominale: 24 V.
messa a terra, protezione da fulmini e sovratensioni > Scaricatore combinato per reti dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2819008 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2111 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 99 (C_4_2017) |
| GTIN | 4017918819323 |
| Peso per pezzo (confezione esclusa) | 25,833 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 44,8 mm |
|---|---|
| Larghezza | 17,5 mm |
| Profondità | 51,7 mm |
| Unità del passo | 1 TE |
| Altezza modulo completo | 90 mm |
| Larghezza modulo completo | 17,7 mm |
| Profondità modulo completo | 65,5 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero intenso RAL 9005 |
| Tipo di montaggio | sull’elemento base |
| Tipo | maschio |
| Scaricatori per alimentazione di corrente testabili con CHECKMASTER a partire dalla revisione software: | da rev. soft. 1.00 |
| Direzione di azione | L-N-PE & Signal Line-Signal Line-Earth Ground |
Circuito di protezione alimentatori
| Tipo EN | T3 |
|---|---|
| Tensione di dimensionamento scaricatore UC | 34 V AC |
| 44 V DC | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Corrente di carico nom. IL | 6 A (30 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 1,5 mA |
| Corrente conduttori di terra IPE | ≤ 5 µA |
| Corrente nominale dispersa In(8/20)µs | 700 A |
| Corrente dispersa Imax(8/20) µs max. | 2 kA |
| Impulso combinato UOC | 2 kV |
| Livello di protezione Up(L-N) | ≤ 0,18 kV |
| Livello di protezione Up(L-PE) | ≤ 0,55 kV |
| Tempo di eccitazione (L-N) | ≤ 25 ns |
| Tempo di eccitazione (L-PE) | ≤ 100 ns |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
Collegamento (circuito di protezione alimentazione di corrente)
| Collegamento | Connessione a vite (insieme all’elemento base) |
|---|---|
| Tipo di collegamento IN | Sistema di spine PLUGTRAG |
| Tipo di collegamento OUT | Sistema di spine PLUGTRAG |
| Filettatura | M3 |
| Lunghezza di spelatura | 8 mm |
Circuito di protezione tecnologia informatica
| Tensione nominale UN | 24 V AC |
|---|---|
| Tensione di dimensionamento scaricatore UC | 40 V DC |
| 28 V AC | |
| Corrente di dimensionamento | 450 mA (45 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA |
| Corrente conduttori di terra IPE | ≤ 2 µA |
| Corrente nominale dispersa In(8/20)µs (filo-filo) | 10 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 10 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 20 kA (per gruppo) |
| Livello di protezione Up(conduttore-conduttore) | ≤ 80 V (C2 - 10 kV / 5 kA) |
| Livello di protezione Up(conduttore-terra) | ≤ 450 V (C2 - 10 kV / 5 kA) |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,5 dB (≤ 1,5 MHz / 50 Ω) |
| tip. 0,2 dB (≤ 500 kHz / 150 Ω) | |
| tip. 0,1 dB (≤ 100 kHz / 600 Ω) | |
| Frequenza limite fg (3dB), simm. nel sistema a 50 Ohm | tip. 8 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | tip. 3 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 600 Ohm | tip. 800 kHz |
| Capacità (filo-filo) | tip. 1,1 nF |
| Capacità (filo-terra) | tip. 4 pF |
| Resistenza in serie | 2,2 Ω ±10 % |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
| Limitazione di tensione in uscita a 1 kV/µs (filo-filo) | ≤ 55 V |
| Limitazione di tensione in uscita a 1 kV/µs (filo-terra) | ≤ 25 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 55 V |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 65 V |
| Resistenza corrente impulsiva (conduttore-conduttore) | C2 - 10 kV/5 kA |
| C3 - 23 A | |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Collegamento (circuito di protezione tecnologia informatica)
| Collegamento | Connessione a vite (insieme all’elemento base) |
|---|---|
| Tipo di collegamento IN | Sistema di spine PLUGTRAG |
| Tipo di collegamento OUT | Sistema di spine PLUGTRAG |
| Filettatura | M3 |
| Lunghezza di spelatura | 8 mm |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130810eCl@ss 9.027130810
