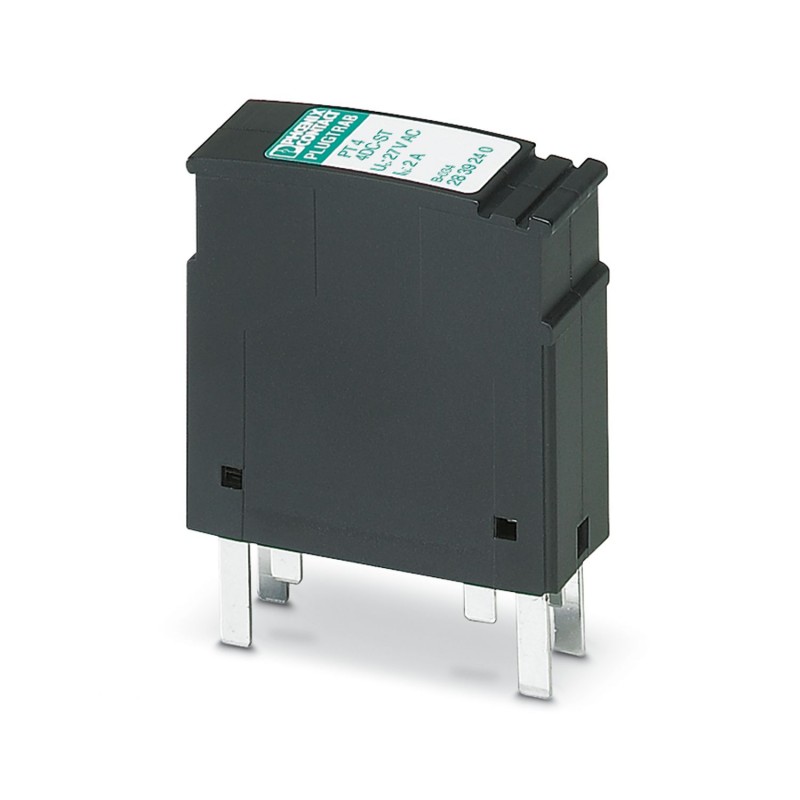

PT 4-24DC-ST 2839240 PHOENIX CONTACT Spina protezione contro le sovratensioni
PT 4-24DC-ST
2839240
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
Circuito di protezione a innesto PT per un circuito di segnale a quattro conduttori senza potenziale di terra. Tensione nominale: 24 V CC
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni reti di dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2839240 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2111 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 116 (C_4_2017) |
| GTIN | 4017918182786 |
| Peso per pezzo (confezione esclusa) | 21,783 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 45 mm |
|---|---|
| Larghezza | 17,7 mm |
| Profondità | 52 mm |
| Unità del passo | 1 TE |
| Altezza modulo completo | 90 mm |
| Larghezza modulo completo | 17,7 mm |
| Profondità modulo completo | 65,5 mm |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | VDE 0110-1 |
| IEC 60664-1 | |
| Tipo di montaggio | sull’elemento base |
| Tipo | maschio |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.00 |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe requisiti VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 27 V DC |
| 19 V AC | |
| Corrente di dimensionamento | 2 A (80 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA |
| Corrente conduttori di terra IPE | ≤ 4 µA (con PT 4-BE) |
| ≤ 1 µA (con PT 4+F-BE) | |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 365 A |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs | 2,5 kA (per conduttore) |
| Corrente dispersa Itotal(8/20) µs | 20 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 365 A |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 67 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 40 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 450 V (con PT 4-BE) |
| ≤ 1 kV (con PT 4+F-BE) | |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 40 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 60 V |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 45 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 50 V (C1 - 500 V / 250 A) |
| ≤ 45 V (C3 - 67 A) | |
| Livello di protezione Up(conduttore-terra) | ≤ 500 V (C2 - 10 kV / 5 kA con PT 4-BE) |
| ≤ 1 kV (C2 - 10 kV / 5 kA con PT 4+F-BE) | |
| ≤ 500 V (6 kV / 3 kA) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di risposta tA (massa segnale fili) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | 0,1 dB (≤ 1 MHz) |
| 0,1 dB (≤ 1 MHz / 50 Ω) | |
| 0,2 dB (≤ 400 kHz / 150 Ω) | |
| Frequenza limite fg (3dB), simm. nel sistema a 50 Ohm | tip. 4,5 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | tip. 1,5 MHz |
| Resistenza in serie | 0 Ω |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | C1 - 500 V / 250 A |
| C3 - 25 A | |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Dati di collegamento
| Collegamento | Connessione a vite (insieme all’elemento base) |
|---|---|
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Collegamento compensazione potenziale
| Lunghezza di spelatura | 8 mm |
|---|---|
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
Normative e prescrizioni
| Norme/Disposizioni | IEC 61643-21 |
|---|---|
| DIN EN 61643-21 | |
| UL 497B | |
| Norme/disposizioni | EN 61643-21/A1 2009 |
| IEC 61643-21/A1 2008 | |
| UL 497B |
