PHOENIX_CONTACTTrabtech (TT)PT 2X2-HF- 5 DC-ST 2839567 PHOENIX CONTACT Spina protezione contro le sovratensioni

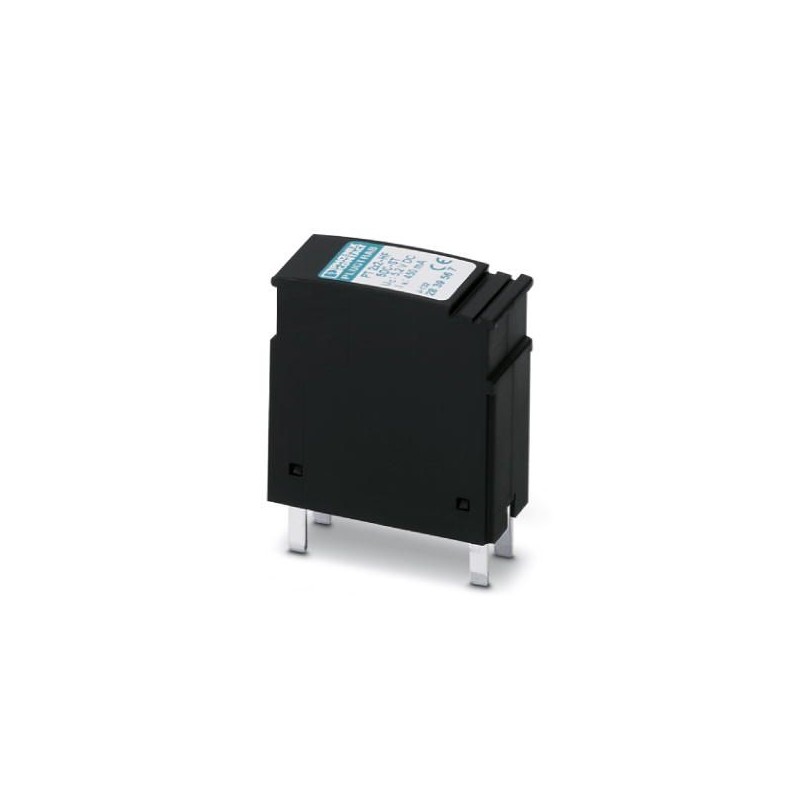

PHOENIX_CONTACT PT 2X2-HF- 5 DC-ST 2839567 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

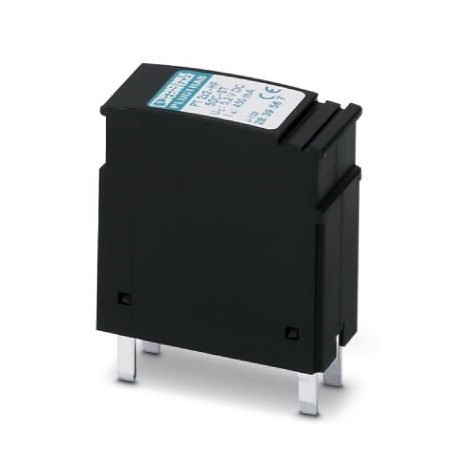

PT 2X2-HF- 5 DC-ST 2839567 PHOENIX CONTACT Spina protezione contro le sovratensioni

Riferimento: PT 2X2-HF- 5 DC-ST

Codice: 2839567

Produttore: PHOENIX_CONTACT

Descrizione:

Spina protezione contro le sovratensioni
Protezione a innesto PT con circuito di protezione HF (alta frequenza) per due circuiti di segnale a due conduttori senza potenziale di terra. Tensione nominale: 5 V CC

Categorie:

  • PHOENIX_CONTACT > Trabtech (TT)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2839567
Pezzi/conf.10 PZ
Sales keyCL3121 -
Quantità di ordinazione minima10 PZ
Pagina catalogoPagina 161 (C_4_2017)
GTIN4017918591106
Peso per pezzo (confezione esclusa)22,553 g
Numero tariffa doganale85363010
Paese di origineDE (Germania)

Dimensioni

Altezza45 mm
Larghezza17,7 mm
Profondità52 mm
Unità del passo1 TE

Condizioni ambientali

Temperatura ambiente (esercizio)-40 °C ... 85 °C
Grado di protezioneIP20

Generalità

Materiale custodiaPA
Classe di combustibilità a norma UL 94V-0
Colorenero
Norme per distanze in aria e superficialiDIN VDE 0110-1
IEC 60664-1
Tipo di montaggiosull’elemento base
Tipomaschio
N. poli5
Direzione di azioneLine-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
Scaricatore testabile con CHECKMASTER da versione software:da rev. soft. 1.00

Circuito di protezione

Classe di prova IECC1
C2
C3
D1
Classe requisiti VDEC1
C2
C3
D1
Tensione nominale UN5 V DC
Massima tensione permanente UC5,2 V DC
3,6 V AC
Corrente di dimensionamento450 mA (45 °C)
Corrente attiva di esercizio ICa UC≤ 2000 µA
Corrente conduttori di terra IPE≤ 4 µA (con PT 2X2-BE)
≤ 1 µA (con PT 2X2+F-BE)
Corrente nominale dispersa In(8/20) µs (filo-filo)10 kA
Corrente nominale dispersa In(8/20)µs (filo-terra)10 kA
Corrente dispersa a impulsi Iimp(10/350) µs2,5 kA
Corrente dispersa Itotal(8/20) µs20 kA
Corrente dispersa Imax(8/20) µs max. (filo-filo)10 kA
Corrente dispersa Imax(8/20) µs max. (filo-terra)10 kA
Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo)90 A
Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike≤ 45 V
Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike≤ 450 V
≤ 1 kV (con PT 2X2+F-BE)
Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat.≤ 15 V
Tensione residua con In(conduttore-conduttore)≤ 12 V
Tensione residua con Ian (10/1000) µs (conduttore-conduttore)≤ 12 V
Livello di protezione Up(conduttore-conduttore)≤ 100 V (C2 - 10 kV / 5 kA)
Livello di protezione Up(conduttore-terra)≤ 450 V (C2 - 10 kV / 5 kA)
Tempo di eccitazione tA(filo-filo)≤ 500 ns
Tempo di eccitazione tA (filo-terra)≤ 500 ns
Attenuazione d’inserzione aE, simm.0,2 dB (≤ 5 MHz)
Attenuazione d’inserzione aE, asimm.
Frequenza limite fg (3dB), simm. nel sistema a 100 Ohmtip. 70 MHz
Capacità (filo-filo)tip. 30 pF
Resistenza in serie2,2 Ω
Segnalazione protezione contro le sovratensioni guastanessuna
Prefusibile necessario massimo500 mA (T)
Resistenza corrente impulsiva (conduttore-conduttore)C2 - 10 kV/5 kA
Resistenza corrente impulsiva (conduttore-terra)C2 - 10 kV/5 kA
D1 - 2,5 kA

Dati di collegamento

CollegamentoConnessione a vite (insieme all’elemento base)
Sezione conduttore flessibile0,2 mm² ... 2,5 mm²
Sezione conduttore rigida0,2 mm² ... 4 mm²
Sezione conduttore AWG24 ... 12

Normative e prescrizioni

Norme/DisposizioniIEC 61643-21
Norme/disposizioniIEC 61643-21 2000

Classifiche

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2839567-PT 2X2-HF- 5 DC-ST
147 Kbytes
PDF CATALOGHI PHOENIX PROTEZIONE IT
27 Mbytes
