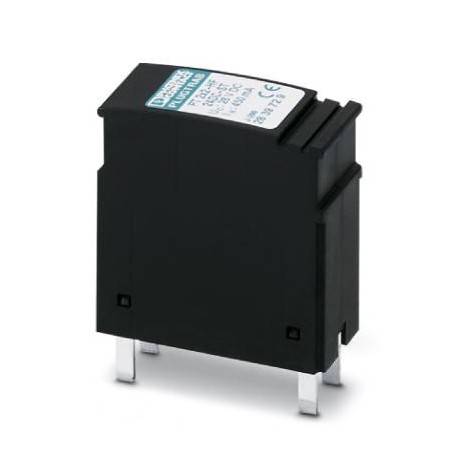

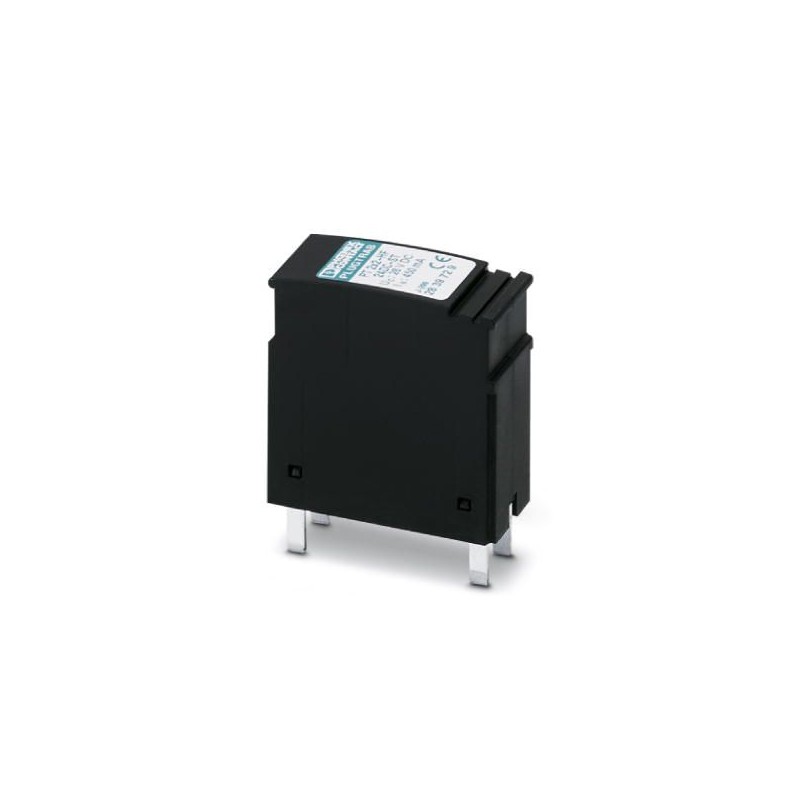

PT 2X2-HF-24 DC-ST 2839729 PHOENIX CONTACT Spina protezione contro le sovratensioni
PT 2X2-HF-24 DC-ST
2839729
PHOENIX_CONTACT
10
Spina protezione contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2839729 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL3121 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 161 (C_4_2017) |
| GTIN | 4017918607210 |
| Peso per pezzo (confezione esclusa) | 22,323 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Generalità
| Materiale custodia | PA |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | DIN VDE 0110-1 |
| IEC 60664-1 | |
| Tipo di montaggio | sull’elemento base |
| Tipo | maschio |
| N. poli | 5 |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.00 |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe requisiti VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 28 V DC |
| 19,8 V AC | |
| Corrente di dimensionamento | 450 mA (45 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA |
| Corrente conduttori di terra IPE | ≤ 4 µA (con PT 2X2-BE) |
| ≤ 1 µA (con PT 2X2+F-BE) | |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 10 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs | 2,5 kA |
| Corrente dispersa Itotal(8/20) µs | 20 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 10 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 30 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 120 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 450 V |
| ≤ 1 kV (con PT 2X2+F-BE) | |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 45 V |
| Limitazione di tensione in uscita a 1 kV/µs (massa segnale fili), statica | ≤ 450 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 40 V |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 50 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 120 V (C2 - 10 kV / 5 kA) |
| Livello di protezione Up(conduttore-terra) | ≤ 450 V (C2 - 10 kV / 5 kA) |
| Tempo di eccitazione tA(filo-filo) | ≤ 500 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 500 ns |
| Attenuazione d’inserzione aE, simm. | 0,2 dB (≤ 5 MHz) |
| Attenuazione d’inserzione aE, asimm. | |
| Frequenza limite fg (3dB), simm. nel sistema a 100 Ohm | tip. 70 MHz |
| Capacità (filo-filo) | tip. 30 pF |
| Resistenza in serie | 2,2 Ω |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 500 mA (T) |
| Resistenza corrente impulsiva (conduttore-conduttore) | C2 - 10 kV/5 kA |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Dati di collegamento
| Collegamento | Connessione a vite (insieme all’elemento base) |
|---|---|
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2839729-PT 2X2-HF-24 DC-ST | 145 Kbytes |
|
