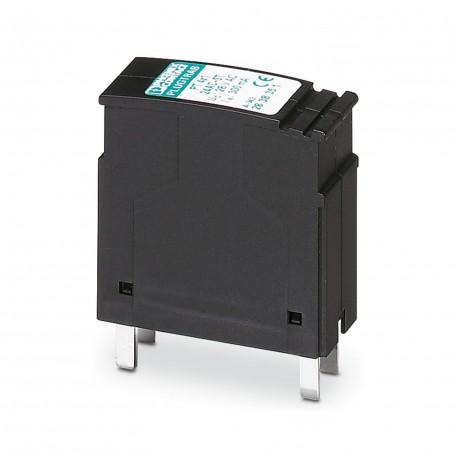

PT 4X1-12AC-ST 2838348 PHOENIX CONTACT Spina protezione contro le sovratensioni
PT 4X1-12AC-ST
2838348
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
Spina di protezione PT con circuito di protezione per circuiti di segnale a quattro conduttori con collegamento a terra su un solo lato. Tensione nominale: 12 V AC
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Protezione contro le sovratensioni per tecnica MSR |
| Famiglia di prodotti | PLUGTRAB PT |
| Classe di prova IEC | C1 |
| C2 | |
| C3 | |
| D1 | |
| Classe requisiti VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tipo | maschio |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.00 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Tensione nominale UN | 12 V AC |
| Collegamento | Connessione a vite (insieme all’elemento base) |
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Disegno quotato |  |
| Larghezza | 17,7 mm |
| Altezza | 45 mm |
| Profondità | 52 mm |
| Unità modulare | 1 TE |
| Larghezza modulo completo | 17,7 mm |
| Altezza modulo completo | 90 mm |
| Profondità modulo completo | 65,5 mm |
| Classe di combustibilità a norma UL 94 | V-0 |
| Materiale custodia | PA 6.6 |
| Dati meccanici | |
| Parete laterale aperta | No |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Massima tensione permanente UC | 18 V DC |
| 13 V AC | |
| Corrente nominale | 300 mA (45 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA |
| Corrente conduttori di terra IPE | ≤ 1 µA (con PT 4X1-BE) |
| ≤ 20 µA (collegato direttamente a terra) | |
| Corrente nominale dispersa In(8/20) µs (filo-terra) | 10 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs | 2,5 A (per conduttore) |
| Corrente dispersa Itotal(8/20) µs | 20 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 49 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 30 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 25 V |
| Tensione residua a In(filo-terra) | ≤ 31 V |
| Livello di protezione Up(conduttore-terra) | ≤ 70 V (C2 - 10 kV / 5 kA) |
| Tempo di eccitazione tA (filo-terra) | ≤ 1 ns |
| Attenuazione d’inserzione aE, asimm. | 0,5 dB (≤ 700 kHz) |
| Frequenza limite fg (3 dB), asimm. (PE) nel sistema a 50 Ω | tip. 4 MHz |
| Capacità (filo-terra) | 2,5 nF |
| Resistenza per percorso | 4,7 Ω 10 % |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 315 mA (T) |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV / 5 kA |
| D1 - 2,5 kA |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Classe requisiti VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Distanze di isolamento in aria e superficiale | |
| Norme/Disposizioni | VDE 0110-1 / IEC 60664-1 |
| Norme Specifica tecnologia dell'informazione | |
| Norme/Disposizioni | IEC 61643-21 |
| DIN EN 61643-21 | |
| UL 497B | |
| IEC 61643-21 | |
| DIN EN 61643-21 | |
| UL 497B | |
| Norme/disposizioni | IEC 61643-21 |
| Nota | 2000 |
| Tipo di montaggio | sull’elemento base |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2838348-PT 4X1-12AC-ST | 128 Kbytes |
|
