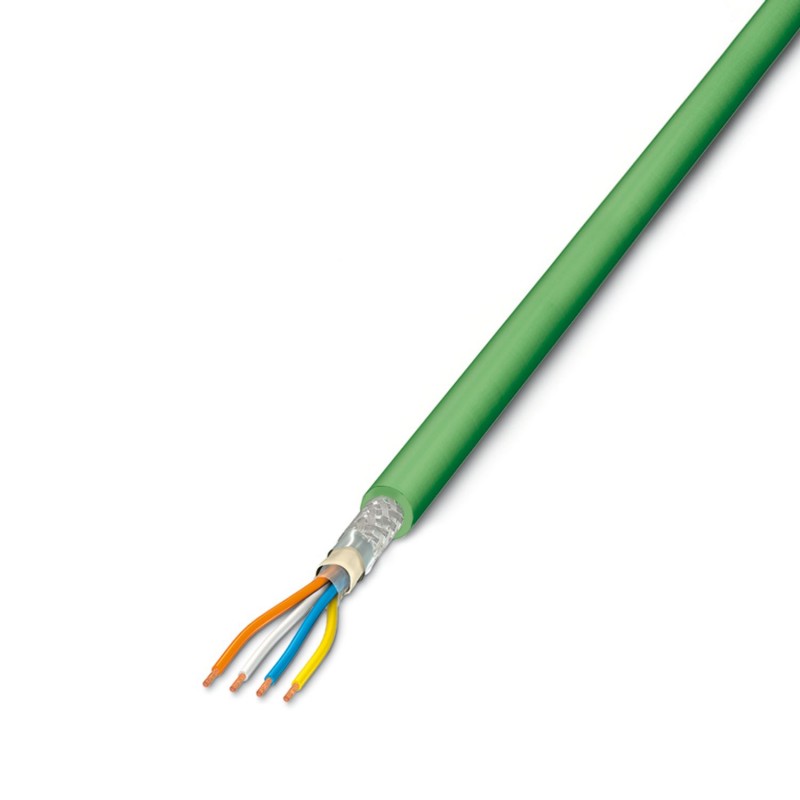

VS-OE-OE-93A-100,0 1416392 PHOENIX CONTACT Cavo di rete
VS-OE-OE-93A-100,0
1416392
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Cavo di rete
Cavo di rete, PROFINET CAT5 (100 MBit/s), a 4 poli, schermato, estremità cavo libera, fino all'estremità cavo libera, lunghezza cavo: 100 m
Cavo dati, PROFINET CAT5 (100 MBit/s), 4-poli, PVC, verde-giallo RAL 6018, schermata, estremità conduttore libera, su estremità conduttore libera, lunghezza cavo: 100 m
cavi/conduttori > cavo dati e comunicazione
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Note generali | Questo prodotto soddisfa le direttive PROFINET Cabling e Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capitolo 9.1.1 Balanced Cables (Type A,B,C) |
| Tipo di prodotto | Cavi dati al metro |
| Applicazione | Standard |
| Tipo sensore | PROFINET |
| Numero di poli | 4 |
| Schermato | sì |
| Mezzo trasmissivo | Rame |
| Caratteristiche di trasmissione (categoria) | CAT5 (IEC 11801:2002) |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Connessione 1 | |
| Esecuzione | estremità conduttore libera |
| Connessione 2 | |
| Esecuzione | estremità conduttore libera |
| Lunghezza cavo | 100 m |
| PROFINET [93A] | |
| Disegno quotato |  |
| UL AWM Style | 2464 (80 °C / 300 V) |
| Numero di poli | 4 |
| Schermato | sì |
| Tipo di cavo | PROFINET [93A] |
| Struttura conduttore | 1x4xAWG22/1, SF/TQ |
| Runtime | 5,3 ns/m |
| Velocità del segnale | 0,68 c |
| Struttura conduttore segnale linea | 1x 0,65 mm |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 4x 0,34 mm² |
| Diametro filo con guaina isolante | 1,5 mm ±0,05 mm |
| Diametro esterno conduttore | 6,50 mm ±0,2 mm |
| Guaina esterna, materiale | PVC |
| Guaina esterna, colore | verde-giallo RAL 6018 |
| Materiale conduttore | Filo Cu stagnato |
| Materiale, isolamento fili | PE |
| Conduttore singolo, colore | bianco, giallo, blu, arancio |
| Cordatura intera | Stella quadrupla |
| Copertura schermata ottica | 90 % |
| Resistenza del conduttore max. | ≤ 57,1 Ω/km |
| Resistenza accoppiamento | < 10,00 mΩ/m (con 10 MHz) |
| Impedenza caratteristica | 100 Ω ±15 Ω (con 1 .... 100 MHz) |
| Tensione nominale cavi | 300 V |
| Tensione di prova filo/filo | 2500 V DC |
| Tensione di prova filo/schermatura | 2500,00 V DC |
| Resistenza alla fiamma | secondo VW-1 |
| Resistenza all'olio | secondo IEC 60811-2-1 |
| Temperatura ambiente (esercizio) | -25 °C ... 80 °C |
| Temperatura ambiente (posa) | -5 °C ... 50 °C |
| Caratteristica | Valore |
|---|---|
| superficie del conduttore (EF010804) | altro |
| diametro del conduttore (EF001621) | 1.5 mm |
| sezione nominale del conduttore (EF000060) | 0.34 mm² |
| classe del conduttore (EF001632) | cl. 1 = monofilo |
| numero di fili (EF001792) | 4 |
| materiale isolante del conduttore (EF000061) | altro |
| specificazione dell'isolamento dei fili (EF011805) | polietilene (PE) |
| marcatura filo (EF000067) | altro |
| schermatura tramite elemento ritorto (EF001623) | film + treccia |
| resistenza alla penetrazione longitudinale dell'acqua nel cavo (EF011011) | No |
| resistenza alla penetrazione trasversale dell'acqua nel cavo (EF011012) | No |
| adatto per posa nel terreno (EF003689) | No |
| rivestimento protettivo (EF001691) | senza |
| materiale del rivestimento (EF001625) | cloruro di polivinile (PVC) |
| specificazione del materiale di rivestimento (EF011806) | altro |
| colore della guaina (EF001618) | altro |
| senza fumo secondo IEC 61034-2 (EF003799) | No |
| resistente all'olio secondo EN IEC 60811-404 (EF009770) | No |
| diametro esterno circa (EF003921) | 6.5 mm |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -25 °C |
| categoria (EF001619) | altro |
