Visualizza ingrandito

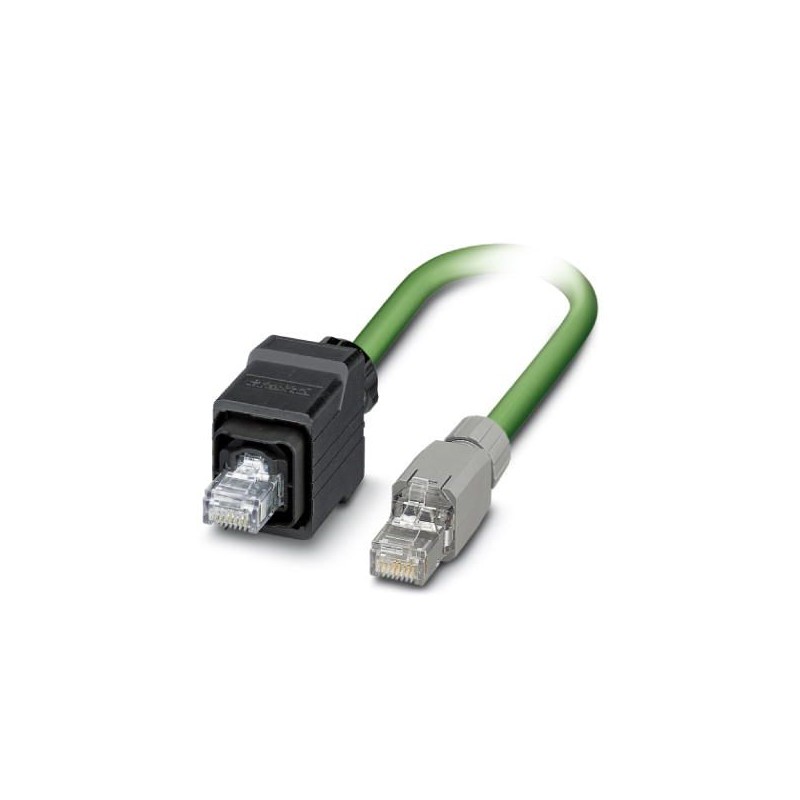

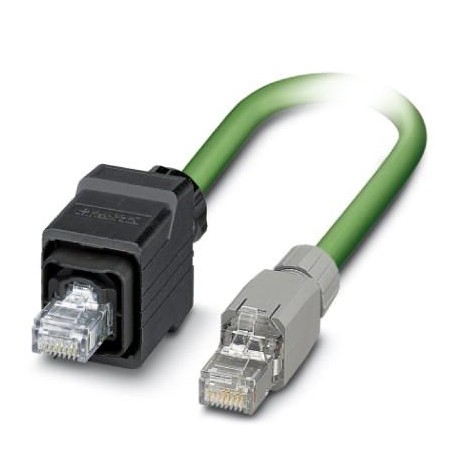

VS-PPC/PL-IP20-93R-LI/5,0 1416249 PHOENIX CONTACT Cavo di rete
VS-PPC/PL-IP20-93R-LI/5,0
1416249
PHOENIX_CONTACT
Cavo di rete
materiale d’installazione per reti di comunicazione dnt/fnt > cavo patch in rame
Connessione di dispositivi di campo
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1416249 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABNEAI - |
| Pagina catalogo | Pagina 311 (PC_2011) |
| GTIN | 4046356473408 |
| Peso per pezzo (confezione esclusa) | 342,200 g |
| Numero tariffa doganale | 85444210 |
| Paese di origine | PL (Polonia) |
Cavo
| Tipo cavo | Robot PROFINET CAT5 |
|---|---|
| Tipo cavo (sigla) | 93R |
| UL AWM Style | 20233 (80 °C / 300 V) |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Struttura cavo | 1x4xAWG22/19; S/TQ |
| Sezione conduttore | 4x 0,34 mm² |
| Linea segnale AWG | 22 |
| Struttura conduttore segnale linea | 19x 0,15 mm |
| Diametro cavo incluso isolamento | 1,5 mm |
| Colori filo | bianco, giallo, blu, arancio |
| Cordatura intera | Sternvierer |
| Schermatura | Treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Guaina esterna, colore | verde RAL 6018 |
| Spessore parete rivestimento esterno | ca. 1 mm |
| Diametro esterno cavo D | 6,5 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 5 x D |
| Sollecitazione di torsione | ± 180 °/m (1 000 000 cicli di torsione) |
| Peso del cavo | 55 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PE espanso |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza del doppino | ≤ 120,00 Ω/km |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Attenuazione | 2,9 dB (con 1 MHz) |
| 5 dB (con 4 MHz) | |
| 8,1 dB (con 10 MHz) | |
| 10,4 dB (con 16 MHz) | |
| 11,9 dB (con 20 MHz) | |
| 15,5 dB (con 31,25 MHz) | |
| 26,5 dB (con 62,5 MHz) | |
| 41 dB (con 100 MHz) | |
| Runtime | 4,8 ns/m |
| Tensione nominale cavo | 300 V |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 2000 V (50 Hz, 1 min) |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Altra resistenza | resistente ai raggi UV secondo la norma UL 1581, paragrafo 1200 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| -40 °C ... 80 °C | |
| Temperatura ambiente (posa) | -20 °C ... 60 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027060300eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1416249-VS-PPC/PL-IP20-93R-LI/5,0 | 160 Kbytes |
|
