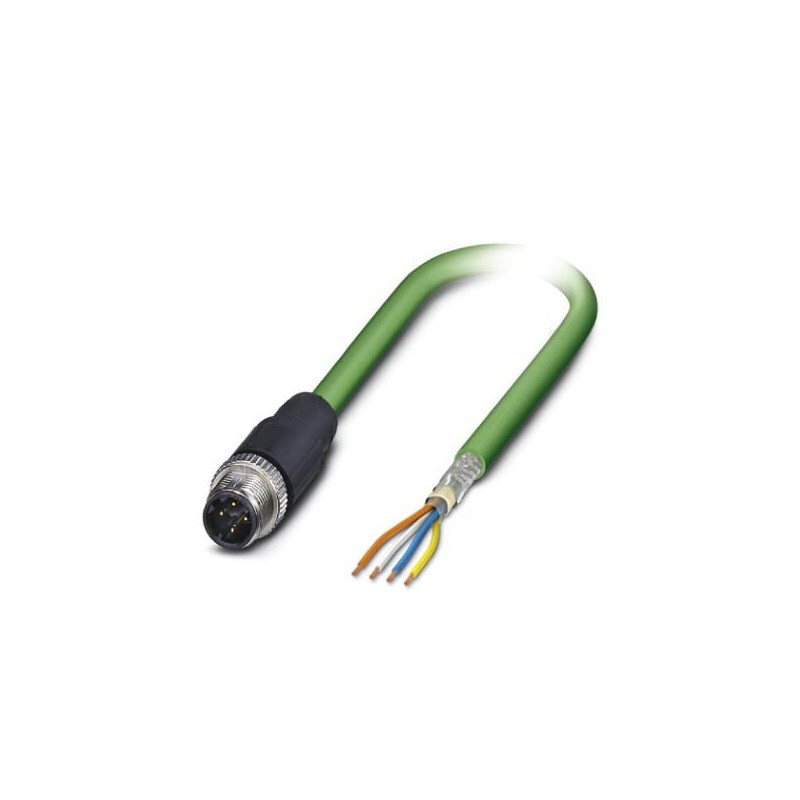

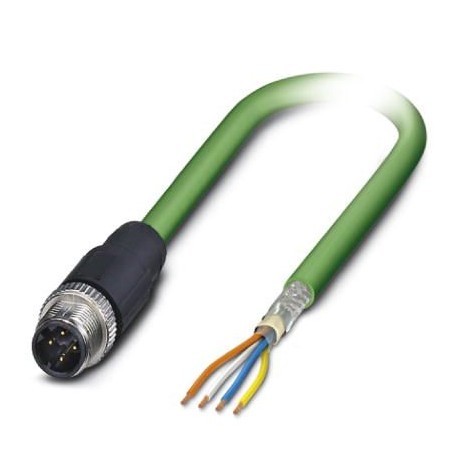

NBC-M12MSD/ 2,0-93C 1416197 PHOENIX CONTACT Cavo di rete
NBC-M12MSD/ 2,0-93C
1416197
PHOENIX_CONTACT
Cavo di rete
Cavo di rete, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), a 4 poli, schermato (Advanced Shielding Technology), connettore M12 diritto, codifica: D/IP67, fino all'estremità libera del cavo, lunghezza del cavo: 2 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1416197 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CJI - |
| Pagina catalogo | Pagina 309 (PC_2011) |
| GTIN | 4046356474702 |
| Peso per pezzo (confezione esclusa) | 145,000 g |
| Numero tariffa doganale | 85444210 |
| Paese di origine | PL (Polonia) |
Dati generali
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 4 |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Breve descrizione alternativa del prodotto | Cavo PROFINET |
Cavo
| Siglatura articolo | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Marcatura cavo fornitore cavo) |
|---|---|
| Tipo cavo | Catena portacavi PROFINET CAT5 |
| Tipo cavo (sigla) | 93C |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Struttura cavo | 1x4xAWG22/7; SF/TQ |
| Sezione conduttore | 4x 0,34 mm² |
| Linea segnale AWG | 22 |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Diametro cavo incluso isolamento | 1,5 mm |
| Colori filo | bianco, giallo, blu, arancio |
| Cordatura intera | Sternvierer |
| Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Guaina esterna, colore | verde RAL 6018 |
| Spessore parete rivestimento esterno | ca. 0,9 mm |
| Diametro esterno cavo D | 6,5 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 7,5 x D |
| Numero dei cicli di piegatura | 3000000 |
| Raggio di piegatura | 100 mm |
| Corsa di posizionamento | 10 m |
| Velocità di posizionamento | 4 m/s |
| Accelerazione | 4 m/s² |
| Sollecitazione di torsione | ± 30 °/m |
| Resistenza alla trazione GRP | ≤ 150 N |
| Peso del cavo | 61 kg/km |
| Guaina esterna, materiale | PUR |
| Guaina interna materiale | FRNC |
| Materiale isolamento fili | PE |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza del doppino | ≤ 120,00 Ω/km |
| Impedenza caratteristica | 100 Ω ±15 Ω (con 1 .... 100 MHz) |
| Attenuazione paradiafonica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (con 4 MHz) | |
| 70 dB (con 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (con 20 MHz) | |
| 60 dB (con 31,25 MHz) | |
| 55 dB (con 62,5 MHz) | |
| 50 dB (con 100 MHz) | |
| Attenuazione | 2,1 dB (con 1 MHz) |
| 4 dB (con 4 MHz) | |
| 6,3 dB (con 10 MHz) | |
| 8 dB (con 16 MHz) | |
| 9 dB (con 20 MHz) | |
| 11,4 dB (con 31,25 MHz) | |
| 16,5 dB (con 62,5 MHz) | |
| 21,3 dB (con 100 MHz) | |
| Velocità del segnale | 0,66 c |
| Runtime | 5,3 ns/m |
| Resistenza accoppiamento | ≤ 20,00 mΩ/m (con 10 MHz) |
| Tensione nominale cavo | 600 V (UL Rating) |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 2000 V (50 Hz, 1 min) |
| Caratteristiche particolari | Caratteristiche elettriche secondo EN 50288-2-2 |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| Assenza di alogeni | sì |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Altra resistenza | resistente ai raggi UV |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (cavi, posa fissa) |
| -40 °C ... 70 °C (cavi, posa mobile) | |
| Temperatura ambiente (posa) | -20 °C ... 60 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -50 °C ... 70 °C |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027060308
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | altro |
| lunghezza del cavo (EF000536) | 2 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -40 °C |
| corrente nominale In (EF008250) | 4 A |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65 |
