PHOENIX_CONTACTConnessione di dispositivi di campoVS-OE-IP20-93R-LI/2,0 1416236 PHOENIX CONTACT Cavo di rete

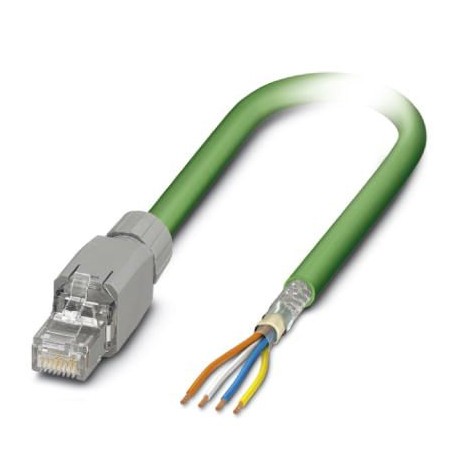

PHOENIX_CONTACT VS-OE-IP20-93R-LI/2,0 1416236 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

VS-OE-IP20-93R-LI/2,0 1416236 PHOENIX CONTACT Cavo di rete

Riferimento: VS-OE-IP20-93R-LI/2,0

Codice: 1416236

Produttore: PHOENIX_CONTACT

Descrizione:

Cavo di rete
Cavo PROFINET già pronto, CAT 5e, schermato, quad a stella, flessibile AWG 22 (19 fili), RAL 6018 (giallo verde), estremità cavo libera in connettore RJ45/IP20, Linea, lunghezza: 2 m

Categorie:

  • sensori > Cavo sensore-attuatore confezionato
  • PHOENIX_CONTACT > Connessione di dispositivi di campo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1416236
Pezzi/conf.1 PZ
Sales keyABNAAL -
Pagina catalogoPagina 310 (PC_2011)
GTIN4046356472463
Peso per pezzo (confezione esclusa)142,700 g
Numero tariffa doganale85444210
Paese di originePL (Polonia)

Condizioni ambientali

Grado di protezioneIP20

Cavo

Tipo cavoRobot PROFINET CAT5
Tipo cavo (sigla)93R
UL AWM Style20233 (80 °C / 300 V)
Tipo di segnale/categoriaPROFINET CAT5 (IEC 11801), 100 MBit/s
EtherCAT®CAT5 (IEC 11801), 100 MBit/s
Struttura cavo1x4xAWG22/19; S/TQ
Sezione conduttore4x 0,34 mm²
Linea segnale AWG22
Struttura conduttore segnale linea19x 0,15 mm
Diametro cavo incluso isolamento1,5 mm
Colori filobianco, giallo, blu, arancio
Cordatura interaSternvierer
SchermaturaTreccia di fili in rame stagnati
Copertura schermata ottica85 %
Guaina esterna, coloreverde RAL 6018
Spessore parete rivestimento esternoca. 1 mm
Diametro esterno cavo D6,5 mm ±0,2 mm
Raggio di piegatura minima, fisso5 x D
Sollecitazione di torsione± 180 °/m (1 000 000 cicli di torsione)
Peso del cavo55 kg/km
Guaina esterna, materialePUR
Materiale isolamento filiPE espanso
Materiale conduttoreFilo Cu stagnato
Resistenza di isolamento≥ 500 MΩ*km
Resistenza del doppino≤ 120,00 Ω/km
Impedenza caratteristica100 Ω ±5 Ω (con 100 MHz)
Attenuazione2,9 dB (con 1 MHz)
5 dB (con 4 MHz)
8,1 dB (con 10 MHz)
10,4 dB (con 16 MHz)
11,9 dB (con 20 MHz)
15,5 dB (con 31,25 MHz)
26,5 dB (con 62,5 MHz)
41 dB (con 100 MHz)
Runtime4,8 ns/m
Tensione nominale cavo300 V
Tensione di prova filo/filo2000 V (50 Hz, 1 min)
Tensione di prova filo/schermatura2000 V (50 Hz, 1 min)
Resistenza alla fiammasecondo IEC 60332-1-2
Assenza di alogenia norma IEC 60754-1
Resistenza all'olioa norma DIN EN 60811-2-1
Altra resistenzaresistente ai raggi UV secondo la norma UL 1581, paragrafo 1200
Temperatura ambiente (esercizio)-40 °C ... 80 °C
-40 °C ... 80 °C
Temperatura ambiente (posa)-20 °C ... 60 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 80 °C

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 1416236 Sensori (EC001855)

Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaaltro
Nome caratteristicaposizionamento dell'ingresso cavi, lato esterno (EF005928)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento elettrico, lato scatola (EF005524)
Valore caratteristicaaltro
Nome caratteristicatipo di contatto a innesto, lato scatola (EF008386)
Valore caratteristicamaschio (connettore)
Nome caratteristicadisposizione dell'ingresso cavi, lato scatola (EF005927)
Valore caratteristicadiritto
Nome caratteristicalunghezza del cavo (EF000536)
Valore caratteristica2 m
Nome caratteristicamateriale della guaina del cavo (EF004136)
Valore caratteristicaaltro
Nome caratteristicasenza alogeni (EF000025)
Valore caratteristicaNo
Nome caratteristicacolore della guaina del cavo (EF008249)
Valore caratteristicaaltro
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaschermato (EF000881)
Valore caratteristicaSì
Nome caratteristicareticolato (EF004115)
Valore caratteristicaNo
Nome caratteristicamateriale del corpo base del contatto (EF008248)
Valore caratteristicaaltro
Nome caratteristicatemperatura esterna cavo ammiss., posa fissa (EF001686)
Valore caratteristica-40 °C
Nome caratteristicatemperatura esterna cavo ammiss., in movimento (EF001685)
Valore caratteristica-40 °C
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaaltro
