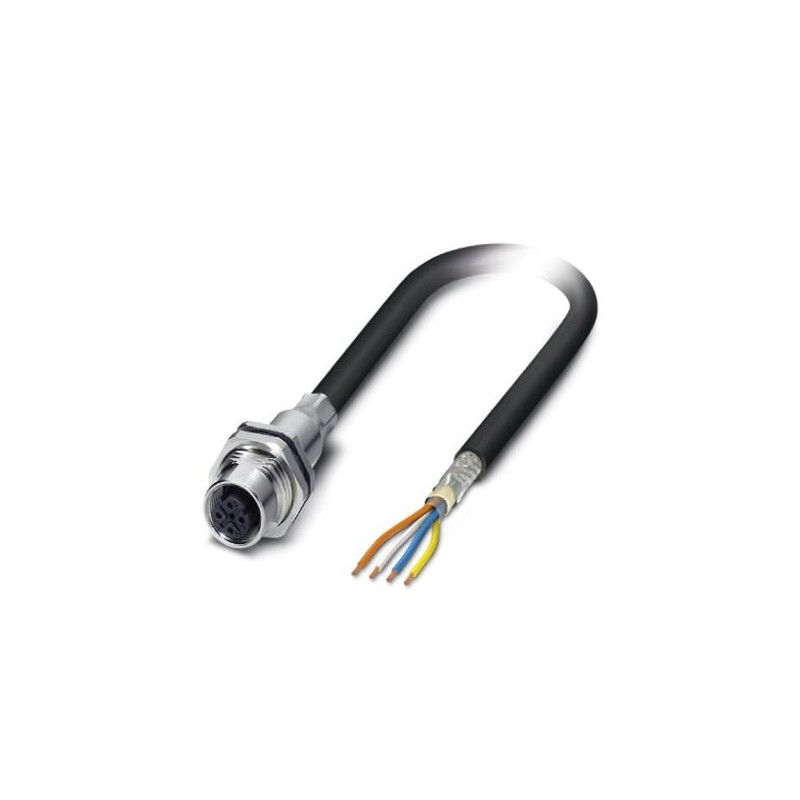

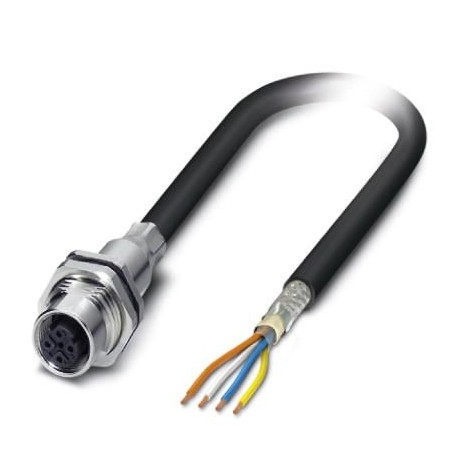

VS-M12FSBP-OE-936-2,0 1416578 PHOENIX CONTACT Cavo di rete
Riferimento: VS-M12FSBP-OE-936-2,0
Codice: 1416578
Produttore: PHOENIX_CONTACT
Descrizione:
Cavo di rete
Conect. spina. essere apar. parete per manifesti, PROFINET CAT5 (100 MBit/s) CAT5 (100 MBit/s), 4 poli, Montatura incorporata femmina, diritta, M12-SPEEDCON, codifica: D, estremità cavo libera, Montaggio posteriore, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0.1%) Codice articolo: 1239136
Categorie:
- connettori ad innesto > connettore circolare, da incasso (con cavo)
- PHOENIX_CONTACT > Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
Dati commerciali
| Codice per l'ordinazione | 1416578 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABNGAA - |
| Pagina catalogo | Pagina 240 (PC_2009) |
| GTIN | 4046356479318 |
| Peso per pezzo (confezione esclusa) | 180,400 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Dati generali
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 250 V |
| N. poli | 4 |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Breve descrizione alternativa del prodotto | Cavo PROFINET |
| Materiale contatto | CuZn |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale superficie contatti | Ni/Au |
Cavo
| Tipo cavo | Applicazioni ferroviarie PROFINET |
|---|---|
| Tipo cavo (sigla) | 936 |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Struttura cavo | 1x4xAWG22/7; SF/TQ |
| Sezione conduttore | 4x 0,34 mm² |
| Linea segnale AWG | 22 |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Diametro cavo incluso isolamento | 1,95 mm |
| Colori filo | bianco-blu, arancione-giallo |
| Cordatura intera | Sternvierer |
| Schermatura | Pellicola di alluminio rivestita in plastica, treccia di fili in rame stagnati |
| Copertura schermata ottica | 100 % |
| Guaina esterna, colore | nero RAL 9005 |
| Spessore parete rivestimento esterno | ≥ 0,8 mm |
| Diametro esterno cavo D | 7,25 mm ±0,3 mm |
| Raggio di piegatura minima, fisso | 6 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Peso del cavo | 81 g/m |
| Guaina esterna, materiale | PE-X |
| Materiale isolamento fili | PE-X |
| Materiale conduttore | Filo Cu argentato |
| resistenza del conduttore | ≤ 54,4 Ω/km |
| Capacità | ≤ 65 pF (filo-filo ) |
| ≤ 100 pF (filo-schermatura) | |
| Impedenza caratteristica | 100 Ω ±5 Ω (f = 100 MHz) |
| Attenuazione paradiafonica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (con 4 MHz) | |
| 67 dB (con 10 MHz) | |
| 60 dB (con 31,5 MHz) | |
| 56 dB (con 62,5 MHz) | |
| 53 dB (con 100 MHz) | |
| Attenuazione di telediafonia (FEXT) | 80 dB (con 1 MHz) |
| 70 dB (con 4 MHz) | |
| 65 dB (con 10 MHz) | |
| 58 dB (con 31,5 MHz) | |
| 59 dB (con 62,5 MHz) | |
| 67 dB (con 100 MHz) | |
| Attenuazione | 2 dB (con 1 MHz) |
| 4 dB (con 4 MHz) | |
| 6,5 dB (con 10 MHz) | |
| 10,5 dB (con 31,5 MHz) | |
| 14 dB (con 62,5 MHz) | |
| 18 dB (con 100 MHz) | |
| Attenuazione di ritorno (RL) | 35 dB (con 4 MHz) |
| 35 dB (con 10 MHz) | |
| 35 dB (con 31,5 MHz) | |
| 33 dB (con 62,5 MHz) | |
| 33 dB (con 100 MHz) | |
| Velocità del segnale | 66 c |
| Attenuazione schermatura | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Resistenza accoppiamento | 200,00 mΩ/m (f ≤ 30 MHz) |
| Tensione nominale cavo | 300 V AC |
| Tensione di prova cavo | 2000 V AC (50 Hz, 5 minuti) |
| Protezione antincendio nei veicoli su rotaia | BS 6853 (Categoria Ia, Ib, II) |
| GM/RT 2130 (Categoria Ia, Ib, II) | |
| EN 45545 (Livello di pericolo HL1 - HL3) | |
| DIN 5510 (Grado di protezione antincendio 1, 2, 3, 4) | |
| NF F16-101 (Categoria A1, A2, B) | |
| NF F16-101 (Classe C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Livello di pericolo LR1 - LR4) | |
| Resistenza alla fiamma | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| A norma ISO 6722-1 5.22 (UN ECE R 118.01) | |
| Assenza di alogeni | secondo EN 50267-2-1 |
| Resistenza all'olio | secondo IRM 902, 72 h a 100 °C |
| Altra resistenza | resistente contro combustibili secondo IRM 903, 168 h a 70 °C |
| A tenuta di gas combusto | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Corrosività gas infiammabili | EN 50267-2-2 |
| Tossicità gas infiammabili | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Temperatura ambiente (esercizio) | -50 °C ... 90 °C (cavi, posa fissa) |
| -40 °C ... 90 °C (cavi, posa mobile) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
ETIM for 1416578 Materiale d'installazione per reti di comunicazione (EC001262)
Nome caratteristica
Valore caratteristica
Nome caratteristicatipo di cavo (EF000081)
Valore caratteristicaaltro
Nome caratteristicacategoria (EF001619)
Valore caratteristica5
Nome caratteristicatipo di connettore collegamento 1 (EF002505)
Valore caratteristicaaltro
Nome caratteristicatipo di connettore collegamento 2 (EF002506)
Valore caratteristicaaltro
Nome caratteristicacolore della guaina (EF001618)
Valore caratteristicaaltro
Nome caratteristicaprotezione della leva di arresto (EF005199)
Valore caratteristicaNo
Nome caratteristicaresistente all'olio secondo EN IEC 60811-404 (EF009770)
Valore caratteristicaNo
Nome caratteristicacostruzione del cavo (EF003433)
Valore caratteristicaaltro
Nome caratteristicaconfigurazione pin (EF000940)
Valore caratteristica1:1
Nome caratteristicaCompatible with Grade2TV according to XP-C 90-483 (EFFR0001)
Valore caratteristicaNo
Nome caratteristicaCompatible with Grade3TV according to XP-C 90-483 (EFFR0002)
Valore caratteristicaNo
