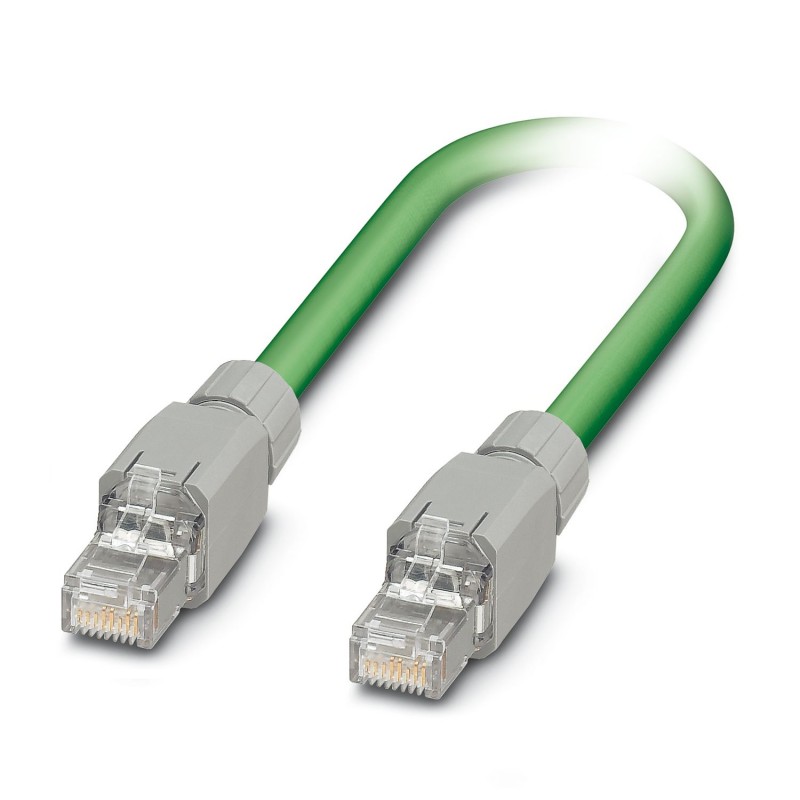

VS-IP20-IP20-93B-LI/2,0 1416131 PHOENIX CONTACT Cavo di rete
Riferimento: VS-IP20-IP20-93B-LI/2,0
Codice: 1416131
Produttore: PHOENIX_CONTACT
Descrizione:
Cavo di rete
Cavo PROFINET pronto all'uso, CAT 5e, schermato, quad a stella, flessibile AWG 22 (7 fili), RAL 6018 (giallo-verde), connettore RJ45/IP20 maschio a RJ45/IP20 maschio, Linea, lunghezza: 2 m
Cavo PROFINET confezionato, CAT5e, schermato, Sternvierer, AWG 22 flessibile (7 fili), RAL 6018 (giallo-verde), connettore maschio RJ45/IP20 su connettore maschio RJ45/IP20, Line, lunghezza: 2 m
Categorie:
- sensori > Cavo sensore-attuatore confezionato
- PHOENIX_CONTACT > Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- ETIM
- Recensioni
* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.
Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.
VISTI DI RECENTE
DETTAGLI
Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Cavo dati confezionato |
| Tipo sensore | Ethernet |
| Numero di poli | 4 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Uscita cavo | diritto |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Caratteristiche di isolamento | |
| Grado d'inquinamento | 1 |
Caratteristiche elettriche
| Tensione di dimensionamento (III/3) | 50 V |
| Corrente nominale | 1,75 A |
| Mezzo trasmissivo | Rame |
| Caratteristiche di trasmissione (categoria) | CAT5 (IEC 11801:2002) |
| Velocità di trasmissione | 100 MBit/s |
| Impedenza caratteristica | 100 Ω |
Caratteristiche meccaniche
| Dati meccanici | |
| Cicli di manovra | ≥ 1000 |
| Forza d'inserzione per ogni contatto segnale | 50,00 N |
| Forza di trazione per ogni contatto segnale | 30 N |
Indicazioni materiale
| Classe di combustibilità a norma UL 94 | V0 |
| Guaina esterna, materiale | PVC |
| Materiale conduttore | Filo Cu stagnato |
Dati di collegamento
| Tecnologia di connessione | |
| Collegamento | Connessione rapida IDC |
| Connessione conduttori | |
| Collegamento | Connessione rapida IDC |
Connettori
| Connessione 1 | |
| Tipo | Maschio diritto RJ45 |
| Schermato | sì |
| Grado di protezione | IP20 |
| Connessione 2 | |
| Tipo | Maschio diritto RJ45 |
| Schermato | sì |
| Cicli di manovra | ≥ 750 |
| Grado di protezione | IP20 |
Cavo / linea
| Lunghezza cavo | 2,00 m |
| PROFINET PVC flessibile CAT5 [93B] | |
| Disegno quotato |  |
| Schermato | sì |
| UL AWM Style | 21694 |
| Peso della linea | 67 kg/km |
| Tipo di cavo | PROFINET PVC flessibile CAT5 |
| Sigla | 2YY(ST)CY |
| Tipo cavo (sigla) | 93B |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT® CAT5 (IEC 11801), 100 MBit/s | |
| Struttura dei cavi | 1x4xAWG22/7, SF/TQ |
| Diametro esterno conduttore | 6,50 mm ±0,2 mm |
| Guaina esterna, materiale | PVC |
| Guaina esterna, colore | verde RAL 6018 |
| Guaina esterna spessore parete | ca. 0,90 mm |
| Guaina interna materiale | PVC |
| Materiale conduttore | Filo Cu stagnato |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 4x 0,34 mm² |
| Materiale isolamento fili | PE |
| Diametro filo con guaina isolante | 1,55 mm |
| Conduttore singolo, colore | bianco, giallo, blu, arancio |
| Cordatura intera | Stella quadrupla |
| Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Tensione nominale cavo | 600 V |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 2000,00 V (50 Hz, 1 min.) |
| Resistenza di isolamento linea | ≥ 500 MΩ*km |
| Resistenza accoppiamento | ≤ 20,00 mΩ/m (con 10 MHz) |
| Impedenza caratteristica | 100 Ω ±15 Ω (con 100 MHz) |
| Resistenza del doppino | ≤ 120,00 Ω/km |
| Runtime | 5,3 ns/m |
| Velocità del segnale | 0,66 c |
| Raggio di piegatura minima, fisso | 3 x D |
| Raggio di piegatura minima, flessibile | 7 x D |
| Attenuazione paradiafonica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (con 4 MHz) | |
| 70 dB (con 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (con 20 MHz) | |
| 60 dB (con 31,25 MHz) | |
| 55 dB (con 62,5 MHz) | |
| 50 dB (con 100 MHz) | |
| Resistenza all'olio | limitatamente resistente agli oli |
| Resistenza alla fiamma | secondo UL 1685 (CSA FT 4) |
| Altra resistenza | resistente ai raggi UV (secondo la norma UL 1581, paragrafo 1200) |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (Cavi, posa mobile) |
| -40 °C ... 70 °C (cavi, posa fissa) | |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| IP20 | |
ETIM for 1416131 Sensori (EC001855)
Nome caratteristica
Valore caratteristica
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaaltro
Nome caratteristicatipo di contatto a innesto, lato campo (EF006269)
Valore caratteristicamaschio (connettore)
Nome caratteristicaposizionamento dell'ingresso cavi, lato esterno (EF005928)
Valore caratteristicadiritto
Nome caratteristicatipo di collegamento elettrico, lato scatola (EF005524)
Valore caratteristicaaltro
Nome caratteristicatipo di contatto a innesto, lato scatola (EF008386)
Valore caratteristicamaschio (connettore)
Nome caratteristicadisposizione dell'ingresso cavi, lato scatola (EF005927)
Valore caratteristicadiritto
Nome caratteristicalunghezza del cavo (EF000536)
Valore caratteristica2 m
Nome caratteristicamateriale della guaina del cavo (EF004136)
Valore caratteristicacloruro di polivinile (PVC)
Nome caratteristicasenza alogeni (EF000025)
Valore caratteristicaNo
Nome caratteristicacolore della guaina del cavo (EF008249)
Valore caratteristicaaltro
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaschermato (EF000881)
Valore caratteristicaSì
Nome caratteristicareticolato (EF004115)
Valore caratteristicaNo
Nome caratteristicamateriale del corpo base del contatto (EF008248)
Valore caratteristicaaltro
Nome caratteristicatemperatura esterna cavo ammiss., posa fissa (EF001686)
Valore caratteristica-40 °C
Nome caratteristicatemperatura esterna cavo ammiss., in movimento (EF001685)
Valore caratteristica-40 °C
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaaltro
