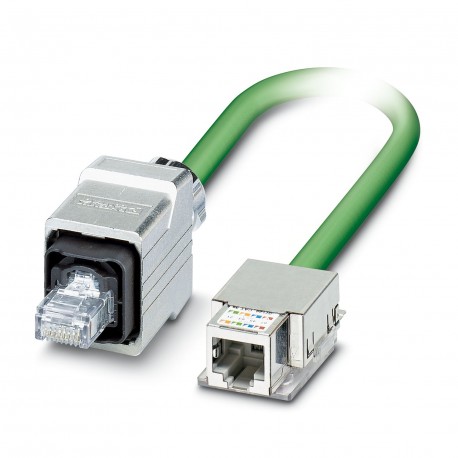

VS-BU/PN-PPC/ME-93C-LI/2,0 1416230 PHOENIX CONTACT Cavo di rete
VS-BU/PN-PPC/ME-93C-LI/2,0
1416230
PHOENIX_CONTACT
Cavo di rete
Cavo PROFINET già pronto, CAT5e, schermato, quadratura a stella, AWG 22 adatto per catene portacavi (7 fili), RAL 6018 (giallo-verde), modulo femmina RJ45/IP20 per sistema Freenet, da 4 poli a connettore maschio RJ45/IP67, push-pull, custodia in metallo, Line, lunghezza 2 m
Cavo PROFINET confezionato, CAT5e, schermato, Sternvierer, AWG 22 compatibile con catene portacavi (7 fili), RAL 6018 (giallo-verde), modulo femmina RJ45/IP20 per sistema Freenet, 4 poli su connettore maschio RJ45/IP67, Push-Pull, custodia in metallo, Line, lunghezza 2 m
materiale d’installazione per reti di comunicazione dnt/fnt > cavo patch in rame
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo dati confezionato |
| Tipo sensore | PROFINET |
| Numero di poli | 4 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Uscita cavo | diritto |
| Stato di manutenzione dei dati | |
| Revisione articolo | 13 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | I |
| Grado d'inquinamento | 2 |
| Mezzo trasmissivo | Rame |
| Caratteristiche di trasmissione (categoria) | CAT5 (IEC 11801:2002) |
| Velocità di trasmissione | 100 MBit/s |
| Impedenza caratteristica | 100 Ω |
| Dati meccanici | |
| Cicli di manovra | ≥ 250 |
| Cicli di piegatura, massimo | 3000000 |
| Classe di combustibilità a norma UL 94 | V0 |
| Guaina esterna, materiale | PUR |
| Materiale conduttore | Filo Cu stagnato |
| Connessione 1 | |
| Tipo | Modulo femmina diritto RJ45 |
| Tipo di bloccaggio | Freenet |
| Grado di protezione | IP20 |
| Connessione 2 | |
| Tipo | Maschio diritto RJ45 |
| Tipo di bloccaggio | Push-Pull |
| Materiale | Metallo |
| Grado di protezione | IP67 |
| Lunghezza cavo | 2,00 m |
| Catena portacavi PROFINET CAT5 [93C] | |
| Disegno quotato |  |
| Schermato | sì |
| Peso della linea | 61 kg/km |
| Tipo di cavo | Catena portacavi PROFINET CAT5 |
| Sigla | 2YH(ST)C11Y |
| Tipo cavo (sigla) | 93C |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT® CAT5 (IEC 11801), 100 MBit/s | |
| Struttura dei cavi | 1x4xAWG22/7, SF/TQ |
| Diametro esterno conduttore | 6,50 mm ±0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | verde RAL 6018 |
| Guaina esterna spessore parete | ca. 0,90 mm |
| Guaina interna materiale | FRNC |
| Materiale conduttore | Filo Cu stagnato |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 4x 0,34 mm² |
| Materiale isolamento fili | PE |
| Diametro filo con guaina isolante | 1,5 mm |
| Conduttore singolo, colore | bianco, giallo, blu, arancio |
| Cordatura intera | Stella quadrupla |
| Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Tensione nominale cavo | 600 V (UL Rating) |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 2000,00 V (50 Hz, 1 min.) |
| Resistenza di isolamento linea | ≥ 500 MΩ*km |
| Resistenza accoppiamento | ≤ 20,00 mΩ/m (con 10 MHz) |
| Impedenza caratteristica | 100 Ω ±15 Ω (con 1 .... 100 MHz) |
| Resistenza del doppino | ≤ 120,00 Ω/km |
| Runtime | 5,3 ns/m |
| Velocità del segnale | 0,66 c |
| Resistenza alla trazione | ≤ 150 N |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 7,5 x D |
| Numero dei cicli di piegatura | 3000000 |
| Raggio di piegatura | 100 mm |
| Corsa di posizionamento | 10 m |
| Velocità di posizionamento | 4 m/s |
| Accelerazione | 4 m/s² |
| Sollecitazione di torsione | ± 30 °/m |
| Attenuazione paradiafonica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (con 4 MHz) | |
| 70 dB (con 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (con 20 MHz) | |
| 60 dB (con 31,25 MHz) | |
| 55 dB (con 62,5 MHz) | |
| 50 dB (con 100 MHz) | |
| Assenza di alogeni | sì |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| a norma UN ECE-R 118.03 | |
| Altra resistenza | resistente ai raggi UV |
| Caratteristiche particolari | Caratteristiche elettriche secondo EN 50288-2-2 |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (Cavi, posa mobile) |
| -40 °C ... 70 °C (cavi, posa fissa) | |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| IP67 | |
| IP67/IP20 | |
