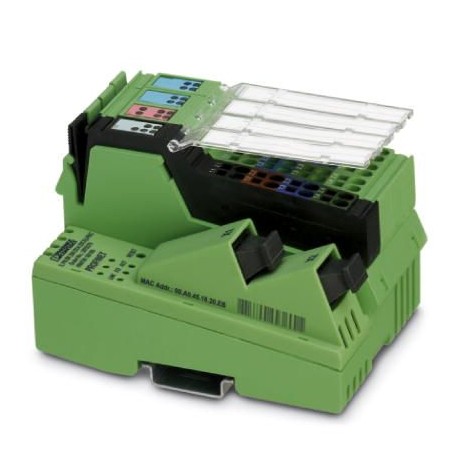

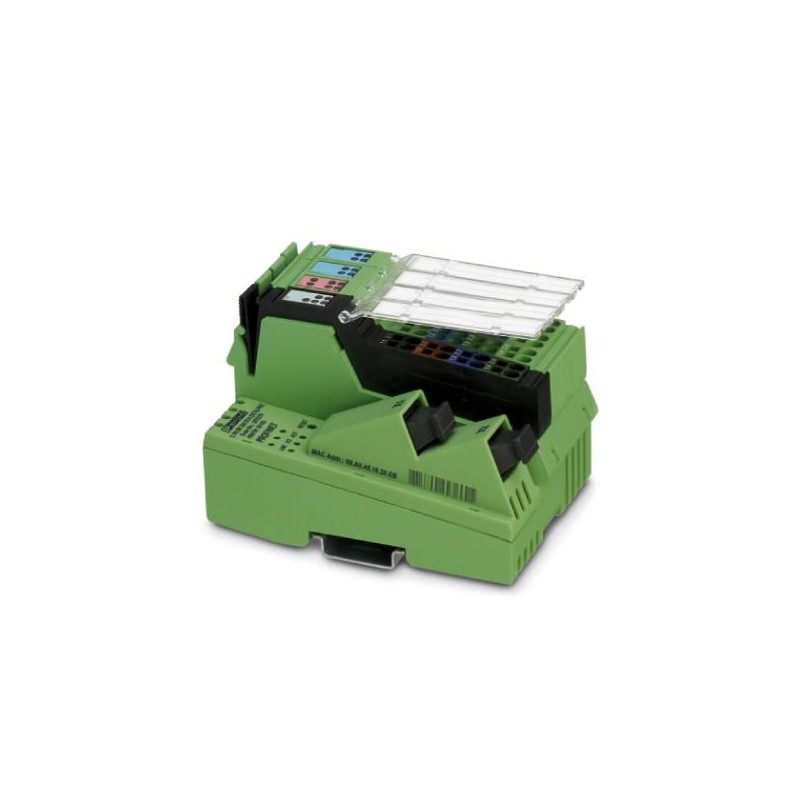

IL PN BK DI8 DO4 2SCRJ-PAC
2878379
PHOENIX_CONTACT
1
Accoppiatore bus
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2878379 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | DREBAD - |
Pagina catalogo | Pagina 129 (C_6_2017) |
GTIN | 4046356073271 |
Peso per pezzo (confezione esclusa) | 367,900 g |
Numero tariffa doganale | 85389091 |
Paese di origine | DE (Germania) |
Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
---|
Disegno quotato | |
---|---|
Larghezza | 80 mm |
Altezza | 119,8 mm |
Profondità | 71,5 mm |
Nota sulle dimensioni | Dimensioni con connettori |
Temperatura ambiente (esercizio) | -25 °C ... 55 °C (tenere conto del derating) |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
Pressione aria (funzionamento) | 80 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Grado di protezione | IP20 |
Denominazione | PROFINET |
---|---|
Numero di canali | 2 |
Collegamento | Connettore femmina SC-RJ |
Lunghezza d'onda | 660 nm |
Velocità di trasmissione | 100 MBit/s (secondo standard PROFINET) |
Denominazione | bus locale Inline |
Collegamento | Ripartitore dati Inline |
Velocità di trasmissione | 500 kBit/s / 2 MBit/s (riconoscimento automatico, nessun sistema misto) |
Denominazione ingresso | Ingressi digitali |
---|---|
Descrizione dell'ingresso | EN 61131-2 Tipo 1 |
Collegamento | Connettore Inline |
Tecnica di connessione | 3 conduttori |
Numero ingressi | 8 |
Tempo di eccitazione tipica | ca. 500 µs |
Nome protezione | Prot. contro inversione polarità |
Tempo filtro | 3 ms |
Tensione d'ingresso | 24 V DC |
Range d'ingresso segnale "0" | -30 V DC ... 5 V DC |
Range d'ingresso segnale "1" | 15 V DC ... 30 V DC |
Corrente di ingresso nominale con UIN | tip. 3 mA |
Corrente d'ingresso tipica per canale | tip. 3 mA |
Tempo di ritardo alla variazione di segnale da 0 a 1 | 5 ms |
Tempo di ritardo alla variazione di segnale da 1 a 0 | 5 ms |
Denominazione uscita | Uscite digitali |
---|---|
Collegamento | Connettore Inline |
Tecnica di connessione | 3 conduttori |
Numero uscite | 4 |
Nome protezione | Protezione contro cortocircuito, protezione contro sovraccarico |
Tensione d'uscita | 24 V DC -1 V (con corrente nominale) |
Tensione di uscita nominale | 24 V DC |
Corrente massima d'uscita per canale | 500 mA |
Corrente di uscita massima per modulo/morsetto | 2 A |
Corrente di uscita massima per modulo | 2 A |
Carico nominale induttivo | 12 VA (1,2 H, 48 Ω) |
Carico nominale lampade | 12 W |
Carico nominale ohmico | 12 W |
Collegamento | Connessione a molla |
---|---|
Denominazione | Alimentazione accoppiatore bus UBK; dall'alimentazione accoppiatore bus si genera l'alimentazione logica UL(7,5 V) e l'alimentazione analogica UANA(24 V). |
Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Corrente di alimentazione | 250 mA |
Corrente assorbita (a carico nominale) | tip. 250 mA (da UBK) |
max. 0,83 A DC (da UBK) | |
Potenza dissipata | tip. 3 W (Totale apparecchiature) |
Tipo di montaggio | Montaggio su guida |
---|---|
Peso netto | 367,9 g |
Nota per i dati sul peso | con connettori |
Messaggi di diagnostica | Cortocircuito / Sovraccarico delle uscite digitali sì |
Caduta dell’alimentazione sensori sì | |
Caduta dell’alimentazione degli attuatori sì | |
Tipo di montaggio | Montaggio su guida |
Denominazione | Alimentazione accoppiatore bus UBK; dall'alimentazione accoppiatore bus si genera l'alimentazione logica UL(7,5 V) e l'alimentazione analogica UANA(24 V). |
---|---|
Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Corrente assorbita | 50 mA (senza moduli I/O collegati) |
tip. 250 mA | |
max. 0,83 A DC | |
Denominazione | Alimentazione della logica (UL) |
Tensione di alimentazione | 7,5 V DC ±5 % |
Alimentatore | max. 0,8 A DC (tenere conto del derating) |
Denominazione | Alimentazione del modulo analogico (UANA) |
Tensione di alimentazione | 24 V DC |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Alimentatore | max. 0,5 A DC (tenere conto del derating) |
Denominazione | Alimentazione del circuito principale (UM) |
Tensione di alimentazione | 24 V DC |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Alimentatore | max. 8 A DC (Somma di UM+ US; per l'utilizzo in area a rischio di esplosione a max. 4 A!) |
Corrente assorbita | 3 mA (senza sensori) |
max. 8 A DC | |
Denominazione | Alimentazione del circuito di segmento (US) |
Tensione di alimentazione | 24 V DC |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Alimentatore | max. 8 A DC (Somma di UM+ US; per l'utilizzo in area a rischio di esplosione a max. 4 A!) |
Corrente assorbita | max. 8 A DC |
3 mA (senza attuatori) |
Prove meccaniche | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 5g |
---|---|
Urti secondo EN 60068-2-27/IEC 60068-2-27 Funzionamento: 25g, 11 ms durata, pulsazione d'urto d'onda semisinusoidale | |
Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
