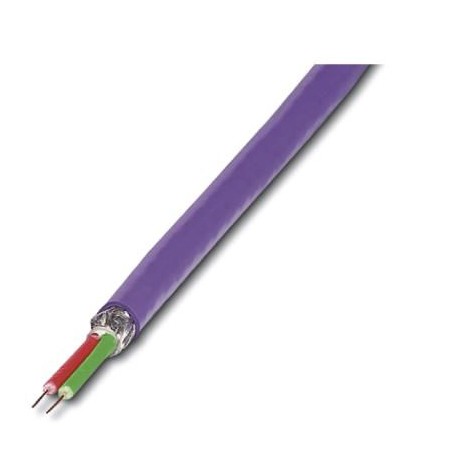

PSM-CABLE-PROFIB/FC 2744652 PHOENIX CONTACT Cavo di sistema bus
PSM-CABLE-PROFIB/FC
2744652
PHOENIX_CONTACT
1 m.
Prodotto su richiesta, non accetta il ritorno.
Cavo di sistema bus
A metri, Cavo di sistema bus, PROFIBUS (12 MBit/s), schermato, PVC FR VI/PVC, viola, 2 conduttori (1X2XAWG22/1), colore conduttori singoli: rosso, verde, lunghezza cavo: Ingresso libero (1,0 ... 1000.0 m)
cavi/conduttori > cavo dati e comunicazione
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavi dati al metro |
| Tipo sensore | PROFIBUS |
| Numero di poli | 2 |
| Schermato | sì |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Mezzo trasmissivo | Rame |
| Tipo di segnale/categoria | PROFIBUS, 12 MBit/s |
| Lunghezza cavo | Ingresso libero (1,0... 1000,0 m) |
| Peso della linea | 80 kg/km |
| UL AWM Style | 21694 (60 °C / 600 V) |
| Norme/disposizioni relative ai cavi | Materiale conduttore DIN EN 13602 Cu-ETP-A... |
| Materiale schermatura DIN EN 13602 Cu-ETP-A...-B | |
| Numero di poli | 2 |
| Schermato | sì |
| Struttura conduttore | 1x2xAWG22/1 |
| Velocità del segnale | 0,81 c |
| Struttura conduttore segnale linea | 1x 0,65 mm |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 2x 0,34 mm² |
| Diametro filo con guaina isolante | 2,55 mm |
| Diametro esterno conduttore | 8,00 mm ±0,4 mm |
| Guaina esterna, materiale | PVC FR VI |
| Guaina esterna, colore | viola |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PE |
| Conduttore singolo, colore | rosso, verde |
| Isolamento spessore parete | 0,95 mm |
| Guaina esterna spessore parete | 0,90 mm |
| Cordatura intera | 2 fili twistati longitudinalmente |
| Copertura schermata ottica | 55 % |
| Resistenza di isolamento | ≥ 16 GΩ*km |
| Resistenza del doppino | ≤ 110,00 Ω/km |
| Capacità linea | ca. 28,5 nF/km (a 1 kHz) |
| ≤ 1500 pF/km (asimmetrico: Linea a terra) | |
| Impedenza linea | 150 Ω ±10 % (3 ... 20 MHz) |
| 185 Ω ±10 % (31,25 ... 38,4 kHz) | |
| 270 Ω ±10 % (9,6 kHz) | |
| Tensione di prova | 3600 V DC (3 s) |
| Raggio di piegatura minimo, fisso | ≥ 150 mm |
| Resistenza alla trazione | ≤ 100 N |
| Attenuazione schermatura | ≤ 42,00 dB/km (con 16 MHz) |
| ≤ 22,00 dB (con 4 MHz) | |
| ≤ 4,00 dB (fino a 38,4 kHz) | |
| ≤ 2,50 dB (fino a 9,6 kHz) | |
| Resistenza alla fiamma | secondo IEC 60332-3-24 (Cat. C ) |
| secondo CMG FT4 | |
| Resistenza all'olio | resistente a olio minerale e grassi |
| secondo IEC 60811-2-1, 4 h a 70 °C | |
| Altra resistenza | Resistenza a condizioni atmosferiche fredde (secondo la norma DIN VDE 0473 parte 811-1-4 (dopo 16 h a -40 °C)) |
| resistente ai raggi UV (CL3 SUN RES) | |
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C |
| Caratteristica | Valore |
|---|---|
| superficie del conduttore (EF010804) | altro |
| diametro del conduttore (EF001621) | 2.55 mm |
| sezione nominale del conduttore (EF000060) | 0.34 mm² |
| classe del conduttore (EF001632) | cl. 1 = monofilo |
| numero di fili (EF001792) | 2 |
| materiale isolante del conduttore (EF000061) | altro |
| specificazione dell'isolamento dei fili (EF011805) | polietilene (PE) |
| marcatura filo (EF000067) | altro |
| schermatura tramite elemento ritorto (EF001623) | film + treccia |
| resistenza alla penetrazione longitudinale dell'acqua nel cavo (EF011011) | No |
| resistenza alla penetrazione trasversale dell'acqua nel cavo (EF011012) | No |
| adatto per posa nel terreno (EF003689) | No |
| rivestimento protettivo (EF001691) | senza |
| materiale del rivestimento (EF001625) | altro |
| specificazione del materiale di rivestimento (EF011806) | altro |
| colore della guaina (EF001618) | viola |
| senza fumo secondo IEC 61034-2 (EF003799) | No |
| resistente all'olio secondo EN IEC 60811-404 (EF009770) | No |
| diametro esterno circa (EF003921) | 8 mm |
| raggio di curvatura min. consentito, utilizzo stazionario/posa fissa (EF011803) | 150 mm |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| categoria (EF001619) | altro |
