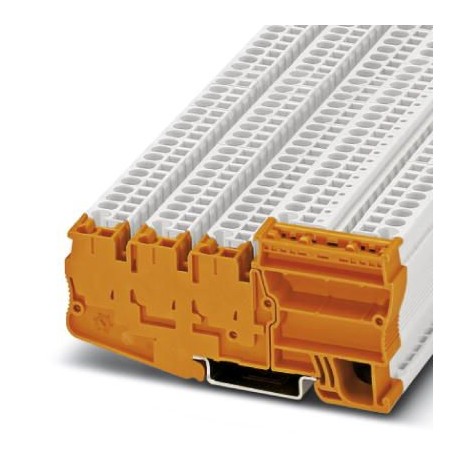

STIO-IN 2,5/4 OG 3209206 PHOENIX CONTACT Morsetto di alimentazione
STIO-IN 2,5/4 OG
3209206
PHOENIX_CONTACT
25
Morsetto di alimentazione
Morsetto di potenza, tensione nominale: 250 V, corrente nominale: 30 A, numero di collegamenti: 5, tipo di collegamento: collegamento a molla, Sezione di dimensionamento: 2,5 mm², sezione: 0,08 mm² - 4 mm², classe di installazione: NS 35/7,5, NS 35/15, colore: arancione
morsetti di giunzione > Morsettiera sensore / attuatore
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3209206 |
|---|---|
| Pezzi/conf. | 25 PZ |
| Sales key | BE2118 - |
| Quantità di ordinazione minima | 25 PZ |
| Pagina catalogo | Pagina 161 (C_1_2017) |
| GTIN | 4046356182836 |
| Peso per pezzo (confezione esclusa) | 15,069 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | TR (Turchia) |
Generalità
| Numero di piani | 3 |
|---|---|
| Numero collegamenti | 5 |
| Sezione nominale | 2,5 mm² |
| Colore | arancione |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 4 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 0,77 W (con il collegamento di molteplici piani il valore si moltiplica) |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN | 30 A (con distribuzione di potenziale e sezione conduttore 4 mm²) |
| 18 A (con alimentazione su un lato e sezione conduttore 2,5 mm²) | |
| Corrente di carico massima | 30 A (con una sezione conduttore di 4 mm²) |
| Tensione nominale UN | 250 V |
| Parete laterale aperta | No |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| Sezione conduttore rigido min. | 0,08 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione conduttore flessibile min. | 0,08 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 28 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 0,5 mm² |
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141128eCl@ss 8.027141128eCl@ss 9.027141128
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.08 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.08 mm² |
| corrente nominale In (EF008250) | 30 A |
| tensione nominale (EF000228) | 250 V |
| numero di piani (EF002659) | 3 |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| piani interni esclusi con ponte (EF002661) | No |
| tipo di collegamento elettrico 1 (EF002526) | connessione a clip |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a molla |
| modo di montaggio (EF000003) | altro |
| collegabile trasversalmente (EF005717) | Sì |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 10.4 mm |
| altezza (EF000040) | 92.3 mm |
| profondità (EF000049) | 44.5 mm |
| colore (EF000007) | arancione |
| con collegamento PE (EF002534) | No |
| con collegamento schermato (EF002535) | No |
| funzione di separazione (EF006183) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3209206-STIO-IN 2,5/4 OG | 108 Kbytes |
|
