PHOENIX_CONTACTCABINET add-onEK 135 0401023 PHOENIX CONTACT Morsetto di alimentazione

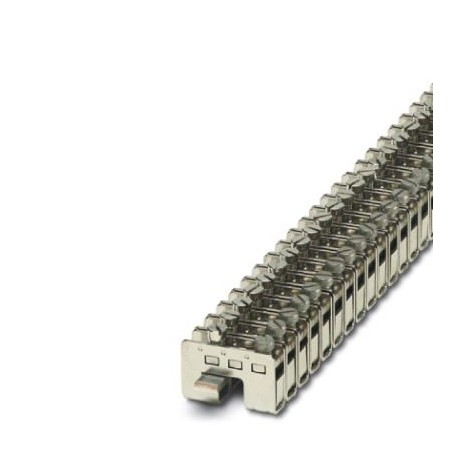

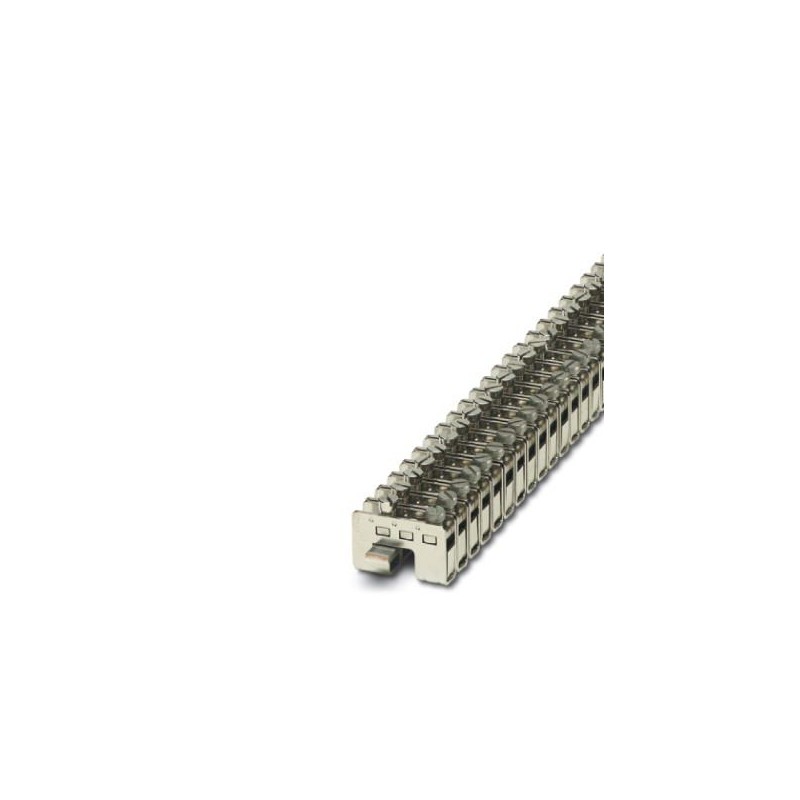

PHOENIX_CONTACT EK 135 0401023 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

EK 135 0401023 PHOENIX CONTACT Morsetto di alimentazione

Riferimento: EK 135

Codice: 0401023

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto di alimentazione
Morsetto di potenza, corrente nominale: 101 A, tipo di collegamento: Collegamento a vite, Dimensioni sezione: 25 mm², sezione: 0,75 mm² - 35 mm², montaggio: Sbarra neutra, colore: colore alluminio

Categorie:

  • Apparecchi elettrici a bassa tensione > Terminale canalina
  • PHOENIX_CONTACT > CABINET add-on

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 86,30 €

Prezzo unitario: 8,6295 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione 0401023
Pezzi/conf. 10 PZ
Sales key BG4331 -
Quantità di ordinazione minima 10 PZ
Pagina catalogo Pagina 597 (C_3_2017)
GTIN 4017918001773
Peso per pezzo (confezione esclusa) 38,120 g
Numero tariffa doganale 85369010
Paese di origine PL (Polonia)

Generalità

Colore alluminio
Sezione nominale 35 mm²
Corrente di carico massima 125 A (con una sezione conduttore di 35 mm²)
Risultato della prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore) Controllo superato
Risultato prova di piegatura Controllo superato
Prova di piegatura velocità di rotazione 10 giri/min
Prova di piegatura rotazioni 135
Prova di piegatura sezione del conduttore/peso 0,75 mm² / 0,4 kg
25 mm2/4,5 kg
35 mm2/6,8 kg
Risultato prova di trazione Controllo superato
Prova di trazione sezione del conduttore 0,75 mm²
Valore nominale forza d'estrazione 30 N
Prova di trazione sezione del conduttore 25 mm²
Valore nominale forza d'estrazione 135 N
Prova di trazione sezione del conduttore 35 mm²
Valore nominale forza d'estrazione 190 N
Risultato controllo tensione dissipata Controllo superato
Requisito tensione dissipata ≤ 3,2 mV
Risultato prova di riscaldamento Controllo superato
Risultato prova di resistenza ai cortocircuiti Controllo superato
Prova di resistenza ai cortocircuiti sezione del conduttore 25 mm²
Corrente di breve durata 3 kA
Prova di resistenza ai cortocircuiti sezione del conduttore 35 mm²
Corrente di breve durata 4,2 kA

Dimensioni

Lunghezza 40 mm
Larghezza 12 mm

Dati di collegamento

Sezione conduttore rigido min. 0,75 mm²
Sezione conduttore rigido max. 35 mm²
Sezione conduttore flessibile min. 0,75 mm²
Sezione conduttore flessibile max. 35 mm²
Sezione trasversale conduttore AWG min. 18
Sezione trasversale conduttore AWG max. 2
2 conduttori stesso diametro, rigidi min. 0,75 mm²
2 conduttori stesso diametro, rigidi max. 10 mm²
2 conduttori stesso diametro, flessibili min. 0,75 mm²
2 conduttori stesso diametro, flessibili max. 10 mm²
Collegamento Connessione a vite
Lunghezza di spelatura 14 mm
Filettatura M6
Coppia min. 3,2 Nm
Coppia max. 3,7 Nm

Environmental Product Compliance

REACh SVHC Lead 7439-92-1
China RoHS Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-0401023-EK 135
100 Kbytes
PDF CATALOGHI PHOENIX SISTEMI DI SIGLATURA IT
41 Mbytes
