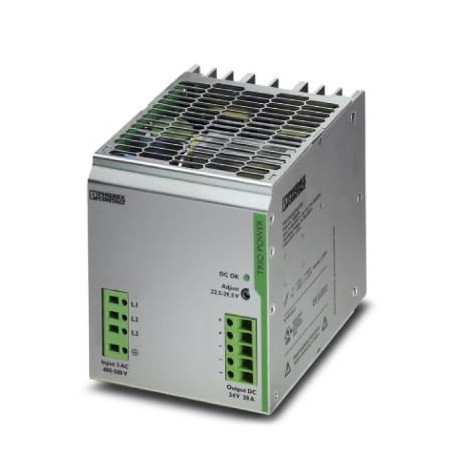

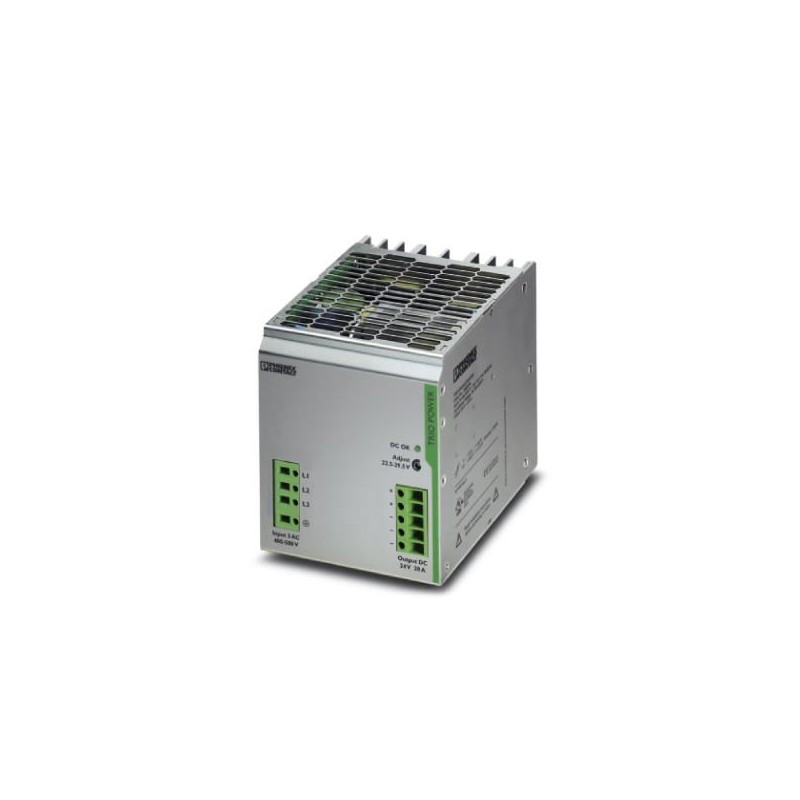

TRIO-PS/3AC/24DC/20 2866394 PHOENIX CONTACT Alimentatore
TRIO-PS/3AC/24DC/20
2866394
PHOENIX_CONTACT
Alimentatore
Alimentatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2866394 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CMPT33 - |
| Pagina catalogo | Pagina 177 (C_6_2013) |
| GTIN | 4046356046671 |
| Peso per pezzo (confezione esclusa) | 2.000,000 g |
| Numero tariffa doganale | 85044030 |
| Paese di origine | CN (Cina) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 55 °C derating: 2,5%/K) |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Grado d'inquinamento | 2 |
Dati d'ingresso
| Intervallo tensione in entrata | 3x 400 V AC ... 500 V AC |
|---|---|
| Range tensione d'ingresso | 3x 320 V AC ... 575 V AC (Derating < 360 V AC: 1,5 %/V) |
| 2x 360 V AC ... 575 V AC (per funzionamento a 2 fasi) | |
| Range di frequenze AC | 45 Hz ... 65 Hz |
| Corrente dispersa verso PE | < 3,5 mA |
| Corrente assorbita (a carico nominale) | 3x 1,1 A (400 V AC) |
| 3x 0,8 A (480 V AC) | |
| Assorbimento di potenza nominale | 793 VA |
| Impulso corrente di inserzione | < 15 A |
| Tempo di copertura guasto sulla rete | > 17 ms (3x 400 V AC) |
| Scelta dei fusibili adatti | 6 A ... 16 A (Caratteristica B, C, D, K) |
| Fattore di potenza (cos phi) | 0,67 |
| Nome protezione | Protezione contro le sovratensioni dei transienti |
| Circuito/componente di protezione | Varistore |
Dati d'uscita
| Tensione di uscita nominale | 24 V DC ±1 % |
|---|---|
| Regolazione tensione di uscita (USet) | 22,5 V DC ... 29,5 V DC (> 24 V DC, potenza costante limitata) |
| Corrente nominale di uscita (IN) | 20 A (UOUT= 24 V DC) |
| Derating | 55 °C ... 70 °C (2,5 % / K) |
| Collegamento in parallelo | sì, per ridondanza e incremento potenza |
| Possibilità di collegamento in serie | sì |
| Resistenza alimentazione di ritorno | 35 V DC |
| Protezione contro la sovratensione sull'uscita | < 35 V DC |
| Carico capacitivo massimo | Illimitato |
| Limitazione attiva di corrente | circa 25 A |
| Scostamento regolazione | < 1 % (variazione di carico statica 10 % ... 90 %) |
| < 2 % (variazione di carico dinamica 10 % ... 90 %) | |
| < 0,1 % (variazione tensione in ingresso ±10 %) | |
| Ripple residuo | < 10 mVSS |
| Potenza d'uscita | 480 W |
| Tempo di accensione tipico | < 1 s |
| Carico nominale picchi di commutazione | < 30 mVSS |
| Max. potenza dissipata a vuoto | < 6 W |
| Max. potenza dissipata con carico nominale | < 48 W |
Generalità
| Peso netto | 2 kg |
|---|---|
| Indicazione tensione di esercizio | LED verde |
| Efficienza | 91 % (con 400 V AC e valori nominali) |
| Tensione di isolamento ingresso/uscita | 4 kV AC (omologazione) |
| 2 kV AC (Collaudo) | |
| Tensione di isolamento ingresso/PE | 2 kV AC (omologazione) |
| 2 kV AC (prova al 100 %) | |
| Tensione di isolamento uscita/PE | 500 V DC (prova al 100 %) |
| Classe di protezione | I (con attacco PE) |
| Grado di protezione | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1190000 h |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Indicazione per il montaggio | affiancabile: orizzontale 0 mm, verticale 50 mm |
Dati di collegamento ingresso
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 14 |
| Lunghezza di spelatura | 9 mm |
| Filettatura | M2,5 |
Dati di collegamento uscita
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 6 mm² |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione conduttore AWG min. | 12 |
| Sezione conduttore AWG max. | 10 |
| Lunghezza di spelatura | 14 mm |
| Filettatura | M3 |
Segnalazione
| Segnalazione stato | LED "DC OK" verde |
|---|---|
| Nota relativa all'indicatore di stato | UOUT> 21,5 V: LED acceso |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Attacco a norma | CUL |
| Norme/Disposizioni | EN 61000-4-2 |
| Scarica contatti | 4 kV (Grado severità collaudo 2) |
| Norme/Disposizioni | EN 61000-4-3 |
| Frequenza | 80 MHz ... 1 GHz |
| Forza del campo di prova | 10 V/m |
| Frequenza | 1,4 GHz ... 2 GHz |
| Forza del campo di prova | 3 V/m |
| Norme/Disposizioni | EN 61000-4-4 |
| Osservazioni | Criterio B |
| Norme/Disposizioni | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequenza | 0,15 MHz ... 80 MHz |
| Tensione | 10 V (Grado severità collaudo 3) |
| Norme/Disposizioni | EN 61000-4-11 |
| Direttiva sulla bassa tensione | Conformità alla direttiva DBT 2006/95/CEE |
| Sicurezza elettrica a norma | EN 60950-1/VDE 0805 (SELV) |
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Riferimento normativo – Bassa tensione di protezione | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Separazione sicura a norma | DIN VDE 0100-410 |
| Riferimento normativo - Protezione da pericolose correnti elettriche, requisiti base per la separazione sicura negli impianti elettrici | EN 50178 |
| Riferimento normativo - Limitazione delle armoniche riflesse in rete | EN 61000-3-2 |
| Omologazioni UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PDF CATALOGO PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2866394-TRIO-PS/3AC/24DC/20 | 131 Kbytes |
|
