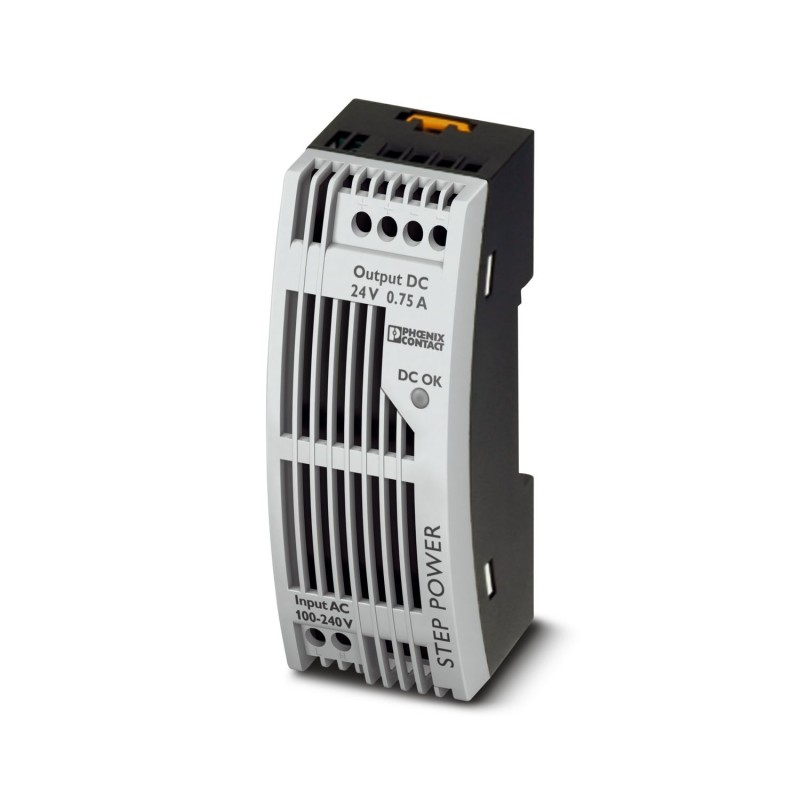

STEP-PS/ 1AC/24DC/0.75/FL 2868622 PHOENIX CONTACT Alimentatore
STEP-PS/ 1AC/24DC/0.75/FL
2868622
PHOENIX_CONTACT
Alimentatore
STEP POWER alimentatore switching primario per montaggio su guida, ingresso: monofase, uscita: 24 V DC/0,75 A
Alimentatore STEP POWER switching per montaggio su guida, ingresso: monofase, uscita: 24 V DC / 0,75 A
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Dati di ingresso
| Funzionamento AC | |
| Intervallo tensione in entrata | 100 V AC ... 240 V AC |
| Range tensione d'ingresso | 85 V AC ... 264 V AC |
| 95 V DC ... 250 V DC | |
| Campo delle tensioni d'ingresso AC | 85 V AC ... 264 V AC |
| Campo delle tensioni d'ingresso DC | 95 V DC ... 250 V DC |
| Tipo di tensione della tensione di alimentazione | AC/DC |
| Impulso corrente di inserzione | < 15 A (tip.) |
| Integrale del picco di corrente di inserzione (I2t) | < 0,1 A2s |
| Range di frequenze AC | 45 Hz ... 65 Hz |
| Range di frequenze DC | 0 Hz |
| Tempo di copertura delle interruzioni di rete | tip. 15 ms (120 V AC) |
| tip. 70 ms (230 V AC) | |
| Corrente assorbita | 0,3 A (120 V AC) |
| 0,25 A (230 V AC) | |
| Assorbimento di potenza nominale | 36,9 VA |
| Circuito di protezione | Protezione contro le sovratensioni dei transienti; Varistore |
| Fattore di potenza (cos phi) | 0,58 |
| Tempo di accensione tipico | < 0,5 s |
| Fusibile d'ingresso | 1,25 A (ritardato, interno) |
| Selezione di un fusibile idoneo per la protezione in ingresso | 6 A ... 16 A (Caratteristica B, C, D, K) |
Dati di uscita
| Efficienza | > 84 % (con 230 V AC e valori nominali) |
| Caratteristica di uscita | U/I |
| Tensione di uscita nominale | 24 V DC |
| Corrente in uscita Imax | 1,4 A |
| Corrente nominale di uscita (IN) | 0,75 A (-25 °C ... 55 °C) |
| 0,83 A (-25 °C ... 40 °C in modo permanente) | |
| Declassamento | 55 °C ... 70 °C (2,5 %/K) |
| Resistenza alimentazione di ritorno | ≤ 35 V DC |
| Protezione contro la sovratensione sull'uscita (OVP) | < 35 V DC |
| Scostamento regolazione | < 1 % (variazione di carico statica 10 % ... 90 %) |
| < 2 % (variazione di carico dinamica 10 % ... 90 %) | |
| < 0,1 % (variazione tensione in ingresso ±10 %) | |
| Ripple residuo | < 75 mVSS(20 MHz) |
| Potenza d'uscita | 18 W |
| Carico nominale picchi di commutazione | < 15 mVSS(20 MHz) |
| Max. potenza dissipata a vuoto | < 0,5 W |
| Max. potenza dissipata con carico nominale | < 3,6 W |
| Tempo di risposta | < 0,5 s (UOUT(10 % ... 90 %)) |
| Collegamento in parallelo | sì, per ridondanza e incremento potenza |
| Possibilità di collegamento in serie | sì |
Dati di collegamento
| Ingresso | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 6,5 mm |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
| Uscita | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 6,5 mm |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Segnalazione
| Tipi di segnalazione | LED |
| Indicazione tensione di esercizio | LED verde |
| Uscita segnale: LED di segnalazione di stato | |
| Segnalazione stato | LED "DC OK" verde |
| Nota relativa all'indicatore di stato | UOUT> 21,5 V: LED acceso |
Caratteristiche elettriche
| Numero fasi | 1,00 |
| Tensione di isolamento ingresso/uscita | 4 kV AC (omologazione) |
| 3,75 kV AC (Collaudo) | |
| 3,75 kV AC (Collaudo) | |
| 4 kV AC (omologazione) |
Caratteristiche articolo
| Tipo di prodotto | Alimentazione |
| Famiglia di prodotti | STEP POWER |
| MTBF (IEC 61709, SN 29500) | > 926000 h (40 °C) |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Caratteristiche di isolamento | |
| Classe di protezione | II (in quadro elettrico chiuso) |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
Dimensioni
| Larghezza | 36 mm |
| Altezza | 90 mm |
| Profondità Profondità del dispositivo (montaggio su guida DIN) | 37 mm (Profondità del dispositivo (montaggio su guida DIN)) |
| Unità modulare | 2 TE |
| Dimensioni di montaggio | |
| Distanza di montaggio destra/sinistra | 0 mm / 0 mm |
| Distanza di montaggio in alto/in basso | 30 mm / 30 mm |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile: orizzontale 0 mm, verticale 30 mm |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Con verniciatura di protezione | no |
Indicazioni materiale
| Materiale custodia | Plastica |
| Materiale custodia | Policarbonato |
| Materiale piedino di fissaggio | POM (Polyoxymethylene) |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 55 °C derating: 2,5%/K) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Temp Code | T4 (70 °C) |
Normative e prescrizioni
| Applicazioni ferroviarie | EN 50121-4 |
| Regolamentazione domestica | IEC 60335-1 |
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Riferimento normativo - Limitazione delle armoniche riflesse in rete | EN 61000-3-2 |
| Sicurezza elettrica a norma | IEC 62368-1 (SELV) |
| Norma - omologazione medicale | IEC 60601-1, 2 x MOOP |
| Riferimento normativo - Protezione da pericolose correnti elettriche, requisiti base per la separazione sicura negli impianti elettrici | EN 50178 |
| Riferimento normativo – Bassa tensione di protezione | IEC 62368-1 (SELV) und EN 60204-1 (PELV) |
| Separazione sicura a norma | DIN VDE 0100-410 |
| Norma - Sicurezza dei trasformatori | EN 61558-2-16 |
Omologazioni
| CSA | CSA-C22.2 No. 107.1-01 |
| Omologazioni UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) | |
| NEC Class 2 a norma UL 1310 | |
| Conformità/Omologazioni | |
| SIL secondo IEC 61508 | 0 |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Direttiva sulla bassa tensione | Conformità alla direttiva LVD 2014/35/CE |
| Requisiti delle interferenze elettromagnetiche Emissione di disturbi | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisiti delle interferenze elettromagnetiche Immunità ai disturbi | EN 61000-6-1 |
| EN 61000-6-2 | |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | 6 kV (Grado severità collaudo 3) |
| Scarica in aria | 8 kV (Grado severità collaudo 3) |
| Osservazioni | Criterio A |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 3 GHz |
| Forza del campo di prova | 10 V/m (Grado severità collaudo 3) |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | 4 kV (Grado severità collaudo 4 - asimmetrico) |
| Uscita | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Osservazioni | Criterio A |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Ingresso | 1 kV (Grado severità collaudo 2 - simmetrico) |
| 2 kV (Grado severità collaudo 3 - asimmetrico) | |
| Uscita | 0,5 kV (Grado severità collaudo 1 - simmetrico) |
| 0,5 kV (Grado severità collaudo 1 - asimmetrico) | |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| Ingresso/uscita | asimmetrico |
| Frequenza | 10 kHz ... 80 MHz |
| Osservazioni | Criterio A |
| Tensione | 10 V (Grado severità collaudo 3) |
| Cadute di tensione | |
| Norme/Disposizioni | EN 61000-4-11 |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 61000-6-3 |
| Tensione di radiodisturbo secondo norma EN 55011 | EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico / EMC 1 |
| Raggio di radiodisturbo secondo norma EN 55011 | EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico / EMC 1 |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
| Caratteristica | Valore |
|---|---|
| tipo di tensione di alimentazione (EF002991) | AC/DC |
| 1a tensione d'uscita (EF006792) | 24 V |
| max. corrente d'uscita 1 (EF008284) | 0.75 A |
| tensione d'uscita regolabile (EF007002) | No |
| valore nominale tensione d'uscita 1 (EF009393) | 24 V |
| valore nominale corrente d'uscita 1 (EF009396) | 0.75 A |
| resistente a corto circuito (EF007332) | Sì |
| tensione di alimentazione nominale AC 50 Hz (EF007076) | 85 V |
| tensione di alimentazione nominale AC 60 Hz (EF007077) | 100 V |
| tensione di alimentazione nominale DC (EF007078) | 95 V |
| tensione d'uscita regolata (EF003092) | Sì |
| assorbimento di potenza (EF000346) | 36.9 VA |
| potenza erogata (EF003034) | 18 W |
| stabilizzato (EF005302) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete possibile (EF003973) | Sì |
| adatto per installazione in serie (EF001126) | Sì |
| numero di unità modulari (EF002950) | 2 |
| altezza di installazione (EF000332) | 90 mm |
| montaggio diretto possibile (EF005689) | Sì |
| larghezza (EF000008) | 36 mm |
| altezza (EF000040) | 90 mm |
| profondità (EF000049) | 43 mm |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
