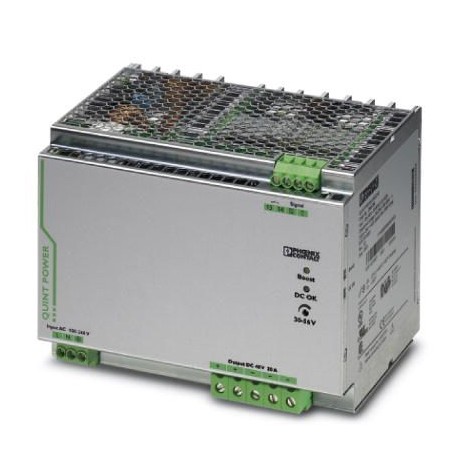

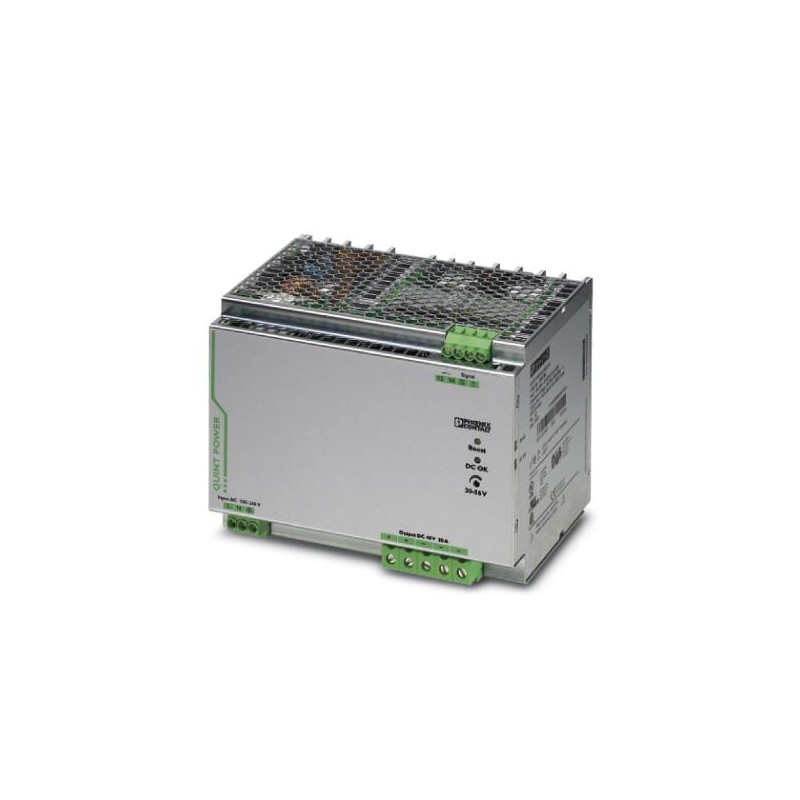

QUINT-PS/1AC/48DC/20 2866695 PHOENIX CONTACT Alimentatore
QUINT-PS/1AC/48DC/20
2866695
PHOENIX_CONTACT
Alimentatore
Alimentatori switching primari, QUINT POWER, Collegamento a vite, Tecnologia SFB (Selective Fuse Breaking), ingresso: 1fase, uscita: 48 VDC / 20 A
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2866695 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CMPQ14 - |
| Pagina catalogo | Pagina 213 (C_4_2017) |
| GTIN | 4046356547727 |
| Peso per pezzo (confezione esclusa) | 3.300,000 g |
| Numero tariffa doganale | 85044030 |
| Paese di origine | TH (Tailandia) |
Dimensioni
| Larghezza | 180 mm |
|---|---|
| Altezza | 130 mm |
| Profondità | 125 mm |
| Larghezza per montaggio alternativo | 122 mm |
| Altezza per montaggio alternativo | 130 mm |
| Profondità per montaggio alternativo | 183 mm |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (Startup type tested) | -40 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Grado d'inquinamento | 2 |
| Quota d'installazione | 6000 m |
Dati d'ingresso
| Intervallo tensione in entrata | 100 V AC ... 240 V AC |
|---|---|
| 120 V DC ... 300 V DC (UL508: ≤ 250 V DC) | |
| Range tensione d'ingresso | 85 V AC ... 264 V AC |
| 90 V DC ... 300 V DC (UL508: ≤ 250 V DC) | |
| Resistenza alla tensione max. | 300 V AC |
| Range di frequenze AC | 45 Hz ... 65 Hz |
| Range di frequenze DC | 0 Hz |
| Corrente dispersa verso PE | < 3,5 mA |
| Corrente assorbita (a carico nominale) | 8,7 A (120 V AC) |
| 4,5 A (230 V AC) | |
| 9,4 A (110 V DC) | |
| 4,6 A (220 V DC) | |
| Assorbimento di potenza nominale | 1046 VA |
| Impulso corrente di inserzione | < 15 A (tip.) |
| Tempo di copertura guasto sulla rete | tip. 20 ms (120 V AC) |
| tip. 22 ms (230 V AC) | |
| Fusibile d'ingresso | 20 A (rapido, interno) |
| Scelta dei fusibili adatti | 6 A ... 16 A (AC: Caratteristica B, C, D, K) |
| Nome protezione | Protezione contro le sovratensioni dei transienti |
| Circuito/componente di protezione | Varistore |
Dati d'uscita
| Tensione di uscita nominale | 48 V DC ±1 % |
|---|---|
| Regolazione tensione di uscita (USet) | 30 V DC ... 56 V DC (> 48 V DC, potenza costante limitata) |
| Corrente nominale di uscita (IN) | 20 A (-25 °C ... 60 °C, UOUT= 48 V DC) |
| POWER BOOST (IBoost) | 22,5 A (-25 °C ... 40 °C costante, UOUT= 48 V DC) |
| Selective Fuse Breaking (ISFB) | 100 A (12 ms) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Collegamento in parallelo | sì, per ridondanza e incremento potenza |
| Possibilità di collegamento in serie | sì |
| Resistenza alimentazione di ritorno | max. 60 V DC |
| Protezione contro la sovratensione sull'uscita | < 60 V DC |
| Limitazione attiva di corrente | circa IBOOST= 22,5 A (in caso di cortocircuito) |
| Scostamento regolazione | < 1 % (variazione di carico statica 10 % ... 90 %) |
| < 3 % (variazione di carico dinamica 10 % ... 90 %) | |
| < 0,1 % (variazione tensione in ingresso ±10 %) | |
| Ripple residuo | < 50 mVSS(con valori nominali) |
| Potenza d'uscita | 960 W |
| Tempo di accensione tipico | < 0,65 s |
| Max. potenza dissipata a vuoto | 12 W |
| Max. potenza dissipata con carico nominale | 74 W |
Generalità
| Peso netto | 3,3 kg |
|---|---|
| Efficienza | > 93 % (con 230 V AC e valori nominali) |
| Tensione di isolamento ingresso/uscita | 4 kV AC (omologazione) |
| 2 kV AC (Collaudo) | |
| Tensione di isolamento ingresso/PE | 3,5 kV AC (omologazione) |
| 2 kV AC (Collaudo) | |
| Tensione di isolamento uscita/PE | 500 V DC (Collaudo) |
| Classe di protezione | I |
| Grado di protezione | IP20 |
| MTBF (IEC 61709, SN 29500) | > 880000 h (25 °C) |
| > 523000 h (40 °C) | |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Indicazione per il montaggio | affiancabile: PN≥50 %, orizzontalmente 5 mm, vicino a componenti attivi 15 mm, verticalmente 50 mm affiancabile: PN≥50 %, orizzontalmente 0 mm, verticale in alto 40 mm, verticale in basso 20 mm |
Dati di collegamento ingresso
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 6 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione conduttore AWG min. | 14 |
| Sezione conduttore AWG max. | 10 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
Dati di collegamento uscita
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 16 mm² |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione conduttore AWG min. | 8 |
| Sezione conduttore AWG max. | 6 |
| Lunghezza di spelatura | 10 mm |
| Filettatura | M3 |
Segnalazione dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 6 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 10 |
| Filettatura | M3 |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Emissione disturbi | EN 55011 (EN 55022) |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Attacco a norma | CSA |
| Norme/Disposizioni | EN 61000-4-2 |
| Scarica contatti | 4 kV (Grado severità collaudo 2) |
| Norme/Disposizioni | EN 61000-4-3 |
| Frequenza | 80 MHz ... 1 GHz |
| Forza del campo di prova | 10 V/m (Grado severità collaudo 3) |
| Frequenza | 1,4 GHz ... 2 GHz |
| Forza del campo di prova | 3 V/m (Grado severità collaudo 2) |
| Norme/Disposizioni | EN 61000-4-4 |
| Osservazioni | Criterio B |
| Norme/Disposizioni | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequenza | 0,15 MHz ... 80 MHz |
| Tensione | 10 V (Grado severità collaudo 3) |
| Direttiva sulla bassa tensione | Conformità alla direttiva DBT 2006/95/CEE |
| Sicurezza elettrica a norma | IEC 60950-1/VDE 0805 (SELV) |
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Riferimento normativo – Bassa tensione di protezione | IEC 60950-1 (SELV) e EN 60204-1 (PELV) |
| Separazione sicura a norma | DIN VDE 0100-410 |
| Riferimento normativo - Protezione da pericolose correnti elettriche, requisiti base per la separazione sicura negli impianti elettrici | EN 50178 |
| Riferimento normativo - Limitazione delle armoniche riflesse in rete | EN 61000-3-2 |
| Riferimento normativo - Sicurezza delle apparecchiature | BG (Bauart geprüft) |
| Omologazione per settore navale | DNV GL (EMC A) |
| Omologazioni UL | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Dispositivi informatici - sicurezza (schema CB) | IEC 60950-1 (2ndEdition) |
| Applicazioni ferroviarie | EN 50121-4 |
| Categoria di sovratensione (EN 62477-1) | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027242213eCl@ss 5.127242200eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
| Caratteristica | Valore |
|---|---|
| tipo di tensione di alimentazione (EF002991) | AC/DC |
| 1a tensione d'uscita (EF006792) | 30 V |
| max. corrente d'uscita 1 (EF008284) | 22.5 A |
| tensione d'uscita regolabile (EF007002) | Sì |
| valore nominale tensione d'uscita 1 (EF009393) | 48 V |
| valore nominale corrente d'uscita 1 (EF009396) | 20 A |
| resistente a corto circuito (EF007332) | Sì |
| tensione di alimentazione nominale AC 50 Hz (EF007076) | 85 V |
| tensione di alimentazione nominale AC 60 Hz (EF007077) | 100 V |
| tensione di alimentazione nominale DC (EF007078) | 90 V |
| tensione d'uscita regolata (EF003092) | Sì |
| assorbimento di potenza (EF000346) | 1046 VA |
| potenza erogata (EF003034) | 960 W |
| stabilizzato (EF005302) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete possibile (EF003973) | No |
| adatto per installazione in serie (EF001126) | No |
| altezza di installazione (EF000332) | 130 mm |
| montaggio diretto possibile (EF005689) | No |
| larghezza (EF000008) | 180 mm |
| altezza (EF000040) | 130 mm |
| profondità (EF000049) | 125 mm |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2866695-QUINT-PS/1AC/48DC/20 | 125 Kbytes |
|
