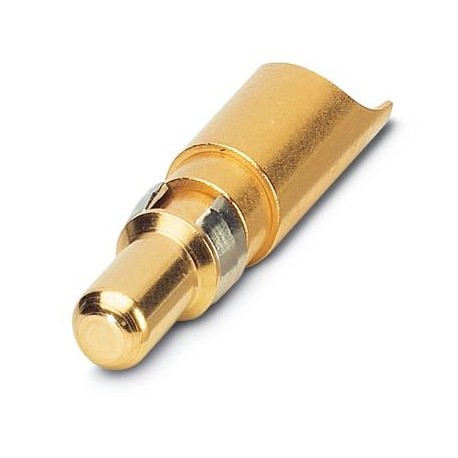

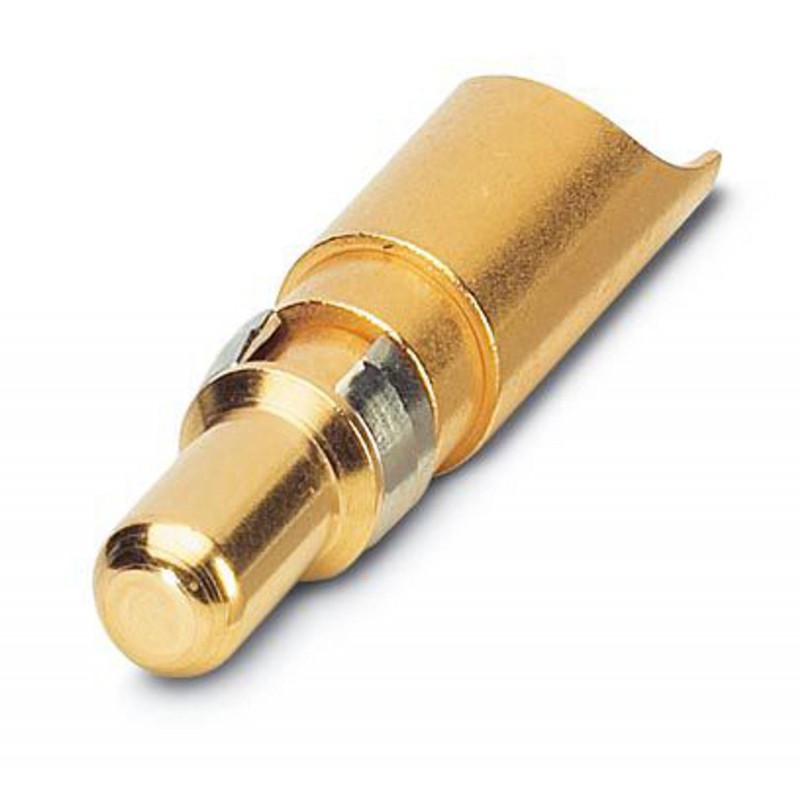

VS-ST-LK-3,6/22,4/4,6 1688269 PHOENIX CONTACT Contatto power D-SUB
VS-ST-LK-3,6/22,4/4,6
1688269
PHOENIX_CONTACT
100
Contatto power D-SUB
Contatti di potenza, per inserti combinati D-SUB, maschio, coppa a saldare diritta, corrente di dimensionamento 40 A, oro
Contatti di alimentazione, per inserti combinati D-SUB, spina, saldatura con terminazione a tazza, diritti, corrente nominale 40 A, placcati oro
connettori ad innesto > accessori per connettori industriali
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Note generali | I contatti Power devono essere ordinati separatamente, dal momento che non sono inclusi nella dotazione degli inserti. |
| Tipo di prodotto | Contatti |
| Esecuzione | Contatto singolo maschio |
| Tipo contatto | tornito |
| Stato di manutenzione dei dati | |
| Revisione articolo | 02 |
| Corrente di carico massima | 40 A |
| Tensione impulsiva di dimensionamento | 1 kV |
| Corrente nominale | 40 A (a 20 °C) |
| Resistenza di isolamento | ≥ 5 GΩ |
| Tensione di prova | 1000 V |
| Corrente di carico massima | 40 A |
| Collegamento | A saldare a mano |
| Larghezza | 5,5 mm |
| Altezza | 5,5 mm |
| Lunghezza | 22,9 mm |
| Caratteristiche meccaniche | |
| Diametro contatto | 4,6 mm |
| Materiale | Metallo |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Au/Sn |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Forza d'inserzione per ogni contatto segnale | ≤ 7,00 N |
| Forza di trazione per ogni contatto segnale | ca. 5 N |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -55 °C ... 130 °C |
| Tipo di montaggio | Connessione a saldare |
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | perno |
| temperatura ambiente (EF002386) | 130 °C |
| diametro del contatto maschio (EF007320) | 4.6 mm |
| materiale del contatto (EF007544) | rame |
| numero min. di cicli di innesto (EF012212) | 500 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1688269-VS-ST-LK-3,6/22,4/4,6 | 101 Kbytes |
|
