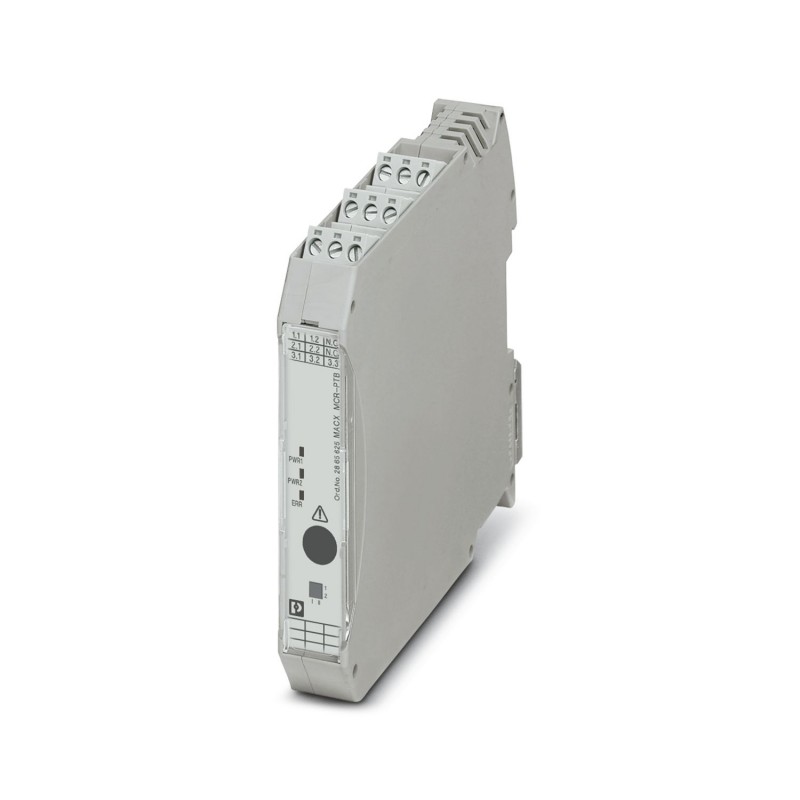

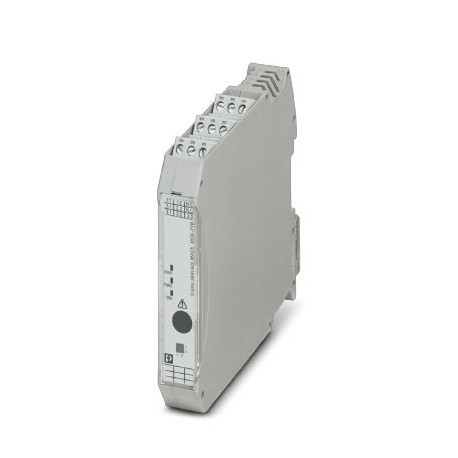

MACX MCR-PTB 2865625 PHOENIX CONTACT Modulo di alimentazione e di segnalazione guasto
MACX MCR-PTB
2865625
PHOENIX_CONTACT
Modulo di alimentazione e di segnalazione guasto
Modulo di alimentazione e segnalazione di errore con collegamento a vite, connettore bus per la guida corrispondente ME 17.5 TBUS 1.5/5-ST-3.81 GY incluso
Modulo di alimentazione e di segnalazione errore con connessione a vite, incluso connettore per guida di supporto ME 17,5 TBUS 1,5/5-ST-3,81 GY
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di alimentazione e segmentazione
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Modulo di alimentazione |
| Famiglia di prodotti | MACX Analog |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Caratteristiche di isolamento: GB Standard | |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Isolamento galvanico Alimentazione/uscita di commutazione | |
| Separazione galvanica | 50 V AC/DC |
| Segnale | |
| Segnale d'ingresso, tensione | 19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| Fusibile | 5 A (sostituibile), ritardato 250 V AC |
| Protezione contro inversione di polarità e contro le sovratensioni | sì |
| Commutazione: Relè | |
| Tipo di commutazione del contatto | 1 contatto deviatore |
| Materiale dei contatti | Oro (Au) |
| Max. tensione commutabile | 50 V AC (2 A) |
| 30 V DC (2 A) | |
| 50 V DC (0,22 A) | |
| Segnale | |
| Segnale d'uscita, corrente massima | 3,75 A |
| Tensione d'uscita | Tensione d'ingresso - max. 0,8 V a 3,75 A |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Installazione Ex (EPL) | Gc |
| Div. 2 |
| Segnalazione stato | 1 x LED rosso (errore) |
| 2 x LED verdi (PWR1 e PWR2) |
| Disegno quotato |  |
| Larghezza | 17,5 mm |
| Altezza | 103,6 mm |
| Profondità | 113,7 mm |
| Profondità NS 35/7,5 | 114,5 mm (agganciato su guida DIN NS 35/7,5 a norma EN 60715) |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 (Custodia) |
| Materiale custodia | poliammide (PA 6,6) |
| Condizioni ambientali | |
| Grado di protezione | IP20 (non sottoposto a valutazione UL) |
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C (Posizione di montaggio a piacere) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| CE | |
| Certificato | Conformità CE |
| ATEX | |
| Siglatura | II 3 G Ex ec nC IIC T4 Gc X |
| Certificato | PxCIF08ATEX2865625X |
| UKCA Ex (UKEX) | |
| Siglatura | II 3 G Ex nA nC IIC T4 Gc X |
| Certificato | PxCIF21UKEX2865625X |
| IECEx | |
| Siglatura | Ex ec nC IIC T4 Gc |
| Certificato | IECEx IBE 08.0004X |
| CCC / China-Ex | |
| Siglatura | Ex ec nC IIC T4 Gc |
| Certificato | 2021122303114198 |
| UL, USA / Canada | |
| Siglatura | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Class I, Zone 2, Group IIC | |
| Omologazione per settore navale | |
| Certificato | DNV GL TAA00000AG |
| EAC Ex | |
| Siglatura | 2Ex ec nC IIC T4 Gc |
| Certificato | BY/112 02.01 TP012 103.01 00078 |
| Dati DNV GL | |
| Temperature | B |
| Humidity | B |
| Vibrazione | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Immunità ai disturbi | EN 61000-6-2 |
| Nota | Le interferenze possono causare leggeri scostamenti. |
| Emissione disturbi | EN 61000-6-4 |
| Campi elettromagnetici ad alta frequenza | |
| Denominazione | Campi elettromagnetici ad alta frequenza |
| Norme/Disposizioni | EN 61000-4-3 |
| Criterio di valutazione | A |
| Transitori veloci (Burst) | |
| Denominazione | Disturbi transitori rapidi (Burst) |
| Norme/Disposizioni | EN 61000-4-4 |
| Criterio di valutazione | A |
| Influenza condotta | |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Criterio di valutazione | A |
| GB Standard | |
| Norme/Disposizioni | GB 3836.1 |
| GB 3836.3 | |
| GB 3836.8 | |
| Tipo di montaggio | Montaggio su guida DIN |
