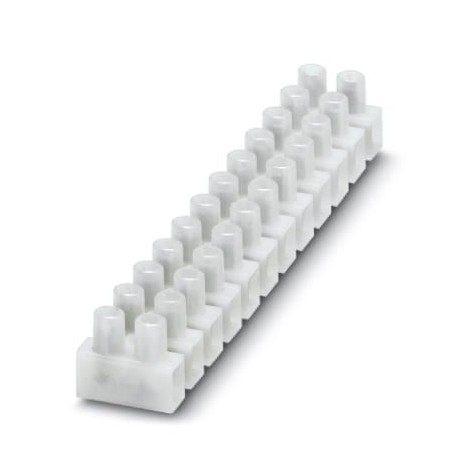

EC 16 P TR 3240182 PHOENIX CONTACT Morsetto Europa
EC 16 P TR
3240182
PHOENIX_CONTACT
10
Morsetto Europa
Morsettiera Europa in poliammide, trasparente, con protezione del filo, per il collegamento di conduttori rigidi e flessibili con e senza boccole con una sezione da 6 a 16 mm²
morsetti di giunzione > Morsettiera unipolare e multipolare
CABINET add-on
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3240182 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | BG4322 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 601 (C_3_2017) |
| GTIN | 4046356457934 |
| Peso per pezzo (confezione esclusa) | 83,590 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | AT (Austria) |
Generalità
| N. poli | 12 |
|---|---|
| Numero di piani | 1 |
| Numero collegamenti | 24 |
| Sezione nominale | 16 mm² |
| Colore | trasparente |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V2 |
| Temperatura ambiente (esercizio) | -40 °C ... 110 °C |
| Corrente di carico massima | 76 A (con una sezione conduttore di 16 mm²) |
| Corrente nominale IN | 76 A (con una sezione conduttore di 16 mm²) |
| Tensione nominale UN | 450 V |
| Parete laterale aperta | No |
Dimensioni
| Larghezza | 25,2 mm |
|---|---|
| Lunghezza | 173,9 mm |
| Altezza | 20,8 mm |
| Profondità | 25,2 mm |
| Distanza fori | 15 mm |
| Passo | 15 mm |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M4 |
| Lunghezza di spelatura | 8 mm |
| Coppia min. | 1,2 Nm |
| Coppia max. | 1,5 Nm |
| Sezione conduttore rigido min. | 6 mm² |
| Sezione conduttore rigido max. | 16 mm² |
| Sezione trasversale conduttore AWG min. | 10 |
| Sezione trasversale conduttore AWG max. | 6 |
| Sezione conduttore flessibile min. | 6 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione min. conduttore flessibile AWG | 10 |
| Sezione max. del conduttore flessibile AWG | 6 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 10 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 10 mm² |
| 2 conduttori stesso diametro, rigidi min. | 1,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 4 mm² |
| 2 conduttori stesso diametro, flessibili min. | 2,5 mm² |
| 2 conduttori stesso diametro, flessibili max. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 2,5 mm² |
Classifiche
eCl@ss 4.027141106eCl@ss 4.127141106eCl@ss 5.027141106eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141106eCl@ss 8.027141106eCl@ss 9.027141106
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX SISTEMI DI SIGLATURA IT.pdf | 41 Mbytes |
|
| PHOENIX CONTACT-3240182-EC 16 P TR | 103 Kbytes |
|
