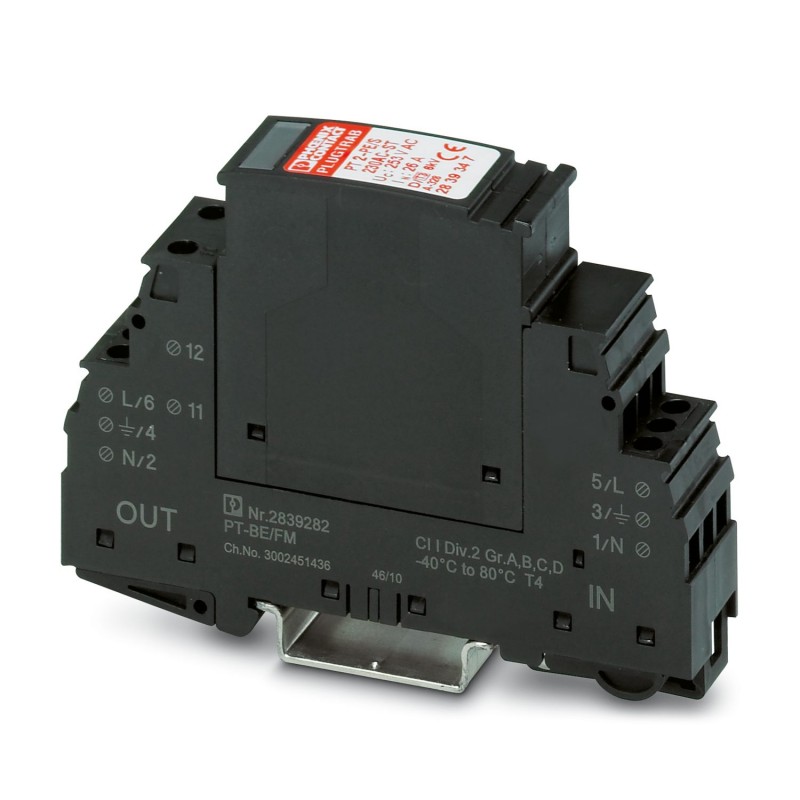

PT 2-PE/S-120AC/FM 2856812 PHOENIX CONTACT Dispositivo protez. contro le sovratensioni tipo 3
PT 2-PE/S-120AC/FM
2856812
PHOENIX_CONTACT
Dispositivo protez. contro le sovratensioni tipo 3
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2856812 |
|---|---|
| Pezzi/conf. | 1 |
| Pagina catalogo | Pagina 56 (C-6-2013) |
| GTIN | 4017918952952 |
| Numero tariffa doganale | 85363010 |
Dimensioni
| Altezza | 90 mm |
|---|---|
| Larghezza | 17,7 mm |
| Profondità | 65,5 mm |
| Unità del passo | 1 TE |
| Altezza modulo completo | 90 mm |
| Larghezza modulo completo | 17,7 mm |
| Profondità modulo completo | 65,5 mm |
Generalità
| Materiale custodia | PA |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | DIN VDE 0110-1 |
| IEC 60664-1 | |
| DIN VDE 0675-6 | |
| IEC 61643-1 | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
| Tipo | Modulo guida bicomponente a innesto |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.00 |
| Direzione di azione | 1L-N & N-PE |
Circuito di protezione
| Tipo EN | T3 |
|---|---|
| Tensione nominale UN | 120 V AC |
| Tensione di dimensionamento scaricatore UC | 150 V AC |
| Frequenza nominale fN | 50 Hz |
| 60 Hz | |
| Corrente nominale IN | 26 A (30 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 1,1 mA |
| Assorbimento di potenza in standby PC | ≤ 200 mVA |
| Corrente conduttori di terra IPE | ≤ 1,5 µA |
| Corrente nominale dispersa In(8/20)µs | 2,5 kA |
| 3 kA (a norma UL 1449) | |
| Impulso combinato UOC | 6 kV |
| Livello di protezione Up(L-N) | ≤ 620 V |
| Livello di protezione Up(L-PE) | ≤ 850 V |
| Livello di protezione Up(N-PE) | ≤ 850 V |
| Tempo di eccitazione tA(L-N) | ≤ 25 ns |
| Tempo di eccitazione tA(L-PE) | ≤ 100 ns |
| Prefusibile necessario massimo | 25 A (gL / C) |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Tipo di collegamento IN | Morsetti a vite |
| Tipo di collegamento OUT | Morsetti a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
Contatto FM:
| Denominazione collegamento | Contatto FM |
|---|---|
| Funzione di inserzione | Contat. apert. |
| Collegamento | Connessione a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Tensione d'esercizio massima ImaxAC | 250 V |
| Tensione d'esercizio massima ImaxDC | 50 V |
| Corrente d'esercizio massima Imax | 3 A AC |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130801eCl@ss 6.027130806eCl@ss 7.027130806eCl@ss 8.027130806eCl@ss 9.027130806
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| Datasheet 1: 2856812 - PT 2-PE/S-120AC/FM | 182 Kbytes |
 |
| Complete catalogue 1: 2856812 - PT 2-PE/S-120AC/FM | 12 Mbytes |
|
