PHOENIX_CONTACTRelè industrialiREL-MR- 60DC/21AU 2961134 PHOENIX CONTACT Relè singolo

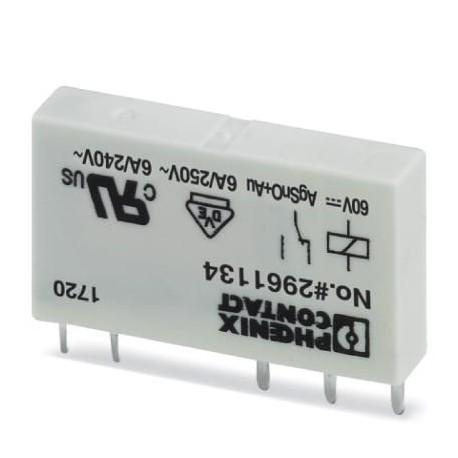

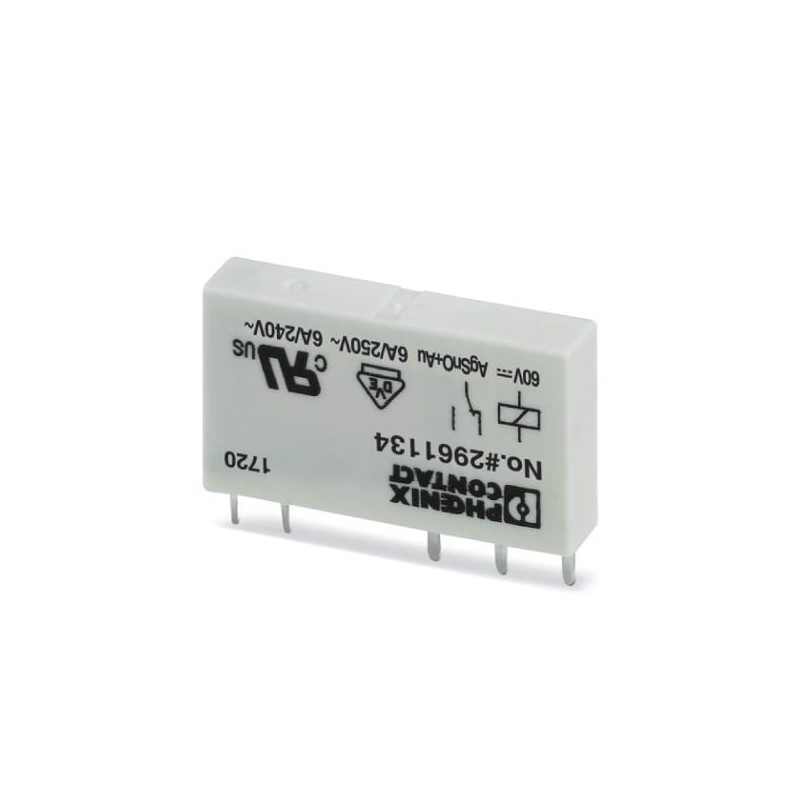

PHOENIX_CONTACT REL-MR-60DC/21AU 2961134 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

REL-MR- 60DC/21AU 2961134 PHOENIX CONTACT Relè singolo

Riferimento: REL-MR-60DC/21AU

Codice: 2961134

Produttore: PHOENIX_CONTACT

Descrizione:

Relè singolo
Relè di potenza miniaturizzato a innesto, con contatto dorato multistrato, 1 contatto commutato, tensione di ingresso 60 V DC

Categorie:

  • relè > relè di commutazione
  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 113,34 €

Prezzo unitario: 11,334 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2961134
Pezzi/conf.10 PZ
Sales keyCK6195 -
Quantità di ordinazione minima10 PZ
Pagina catalogoPagina 392 (C_5_2017)
GTIN4017918130848
Peso per pezzo (confezione esclusa)6,470 g
Numero tariffa doganale85364190
Paese di origineCZ (Repubblica Ceca)

Dimensions

Larghezza5 mm
Altezza28 mm
Profondità15 mm

Ambient conditions

Temperatura ambiente (esercizio)-40 °C ... 85 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C

Lato eccitazione

Tensione d'ingresso nominale UN60 V DC
Corrente d'ingresso tipica con UN3 mA
Tempo di eccitazione tipica5 ms
Tempo di diseccitazione tipico2,5 ms
Resistenza bobina20500 Ω ±15 % (a 20 °C)
Potenza dissipata in condizioni nominali0,18 W

Lato contatti

Esecuzione dei contatti1 di scambio
Tipo di contatto di commutazionecontatto semplice
Materiale dei contattiAgSnO, dorato
Max. tensione commutabile30 V AC
36 V DC
Min. tensione commutabile100 mV (a 10 mA)
Min. corrente1 mA (con 24 V)
Max. corrente d'inserzione50 mA
Corrente di carico permanente50 mA
Max. potenza commutabile (carico ohmico)1,2 W (con 24 V DC)

Lato contatto (con rivestimento dorato danneggiato)

Materiale dei contattiAgSnO
Notail seguente valore è valido in caso di rivestimento dorato danneggiato
Max. tensione commutabile250 V AC
Min. tensione commutabile5 V (a 100 mA)
Corrente di carico permanente6 A
Min. corrente10 mA (a 12 V)
Max. potenza commutabile (carico ohmico)140 W (con 24 V DC)
20 W (con 48 V DC)
18 W (con 60 V DC)
23 W (con 110 V DC)
40 W (con 220 V DC)
1500 VA (con 250 V AC)
Potere di rottura2 A (a 24 V, DC13)
0,2 A (a 110 V, DC13)
0,1 A (a 220 V, DC13)
3 A (con 24 V, AC15)
3 A (con 120 V, AC15)
3 A (con 230 V, AC15)

Generalità

Tensione di prova avvolgimento relè/contatto relè4 kV AC (50 Hz, 1 min)
Funzionamento100 % ED
Grado di protezioneRT III (a prova di lavaggio)
Durata meccanica2x 107cicli di manovre
Posizione d'installazionea scelta
Indicazione per il montaggioAffiancabile senza distanza
Peso netto (SAP)6,47 g

Normative e prescrizioni

Attacco a normaCUL
Norme/DisposizioniIEC 60664
EN 50178
EN 61810-1
Grado d'inquinamento3
Categoria di sovratensioneIII

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 2961134 Relè (EC001437)

Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaaltro
Nome caratteristicaapparecchio completo con base (EF003359)
Valore caratteristicaNo
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica36 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaDC
Nome caratteristicaazionamento, polarità (EF003355)
Valore caratteristicanon polarizzato
Nome caratteristicacomportamento di commutazione dell'azionamento (EF003356)
Valore caratteristicamonostabile
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica0
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica1
Nome caratteristicatipo di contatto di commutazione (EF003358)
Valore caratteristicacontatto singolo
Nome caratteristicacon contatti forzati (EF003357)
Valore caratteristicaNo
Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaoro
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica0.003 A
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica28 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica15 mm
