PHOENIX_CONTACTRelè industrialiREL-MR- 4,5DC/21AU 2961370 PHOENIX CONTACT Relè singolo

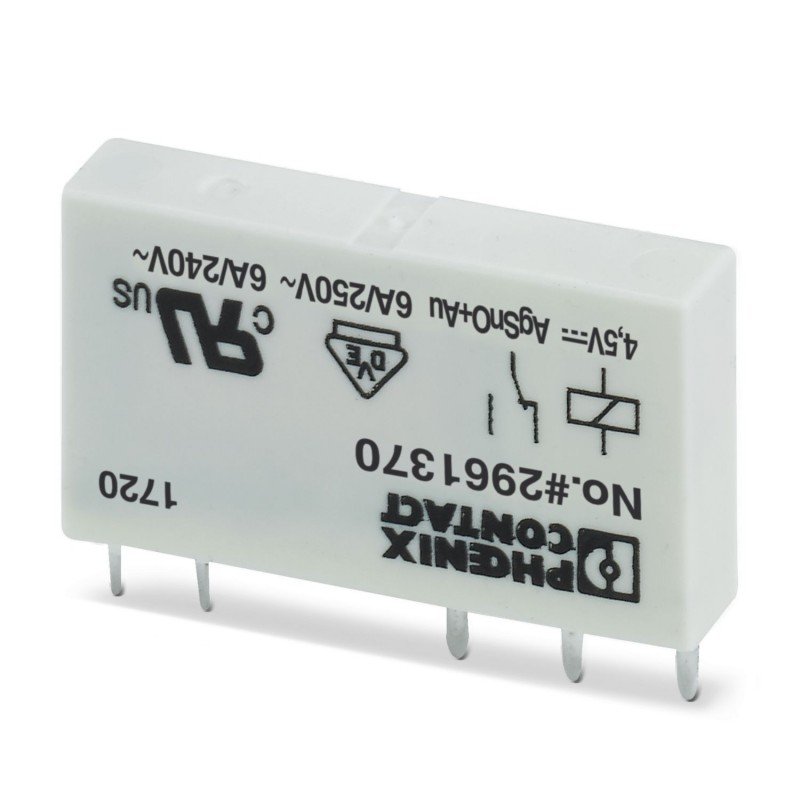

PHOENIX_CONTACT REL-MR-4,5DC/21AU 2961370 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

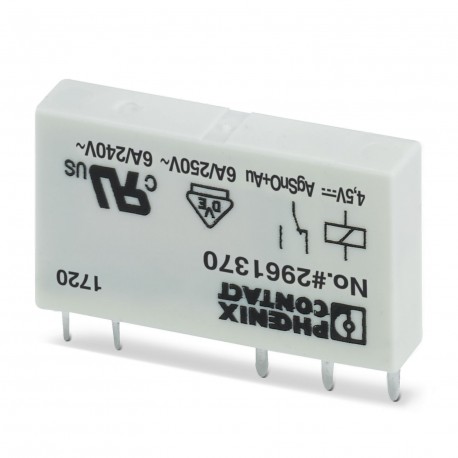

REL-MR- 4,5DC/21AU 2961370 PHOENIX CONTACT Relè singolo

Riferimento: REL-MR-4,5DC/21AU

Codice: 2961370

Produttore: PHOENIX_CONTACT

Descrizione:

Relè singolo
Relè di potenza miniaturizzato a innesto, con contatto dorato multistrato, 1 contatto commutato, tensione di ingresso 4,5 V DC
Relè di potenza in miniatura a innesto, con contatto in oro multistrato, 1 contatti di scambio, tensione di ingresso 4,5 V DC

Categorie:

  • relè > relè di commutazione
  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 84,92 €

Prezzo unitario: 8,492 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
Caratteristiche articolo
Tipo di prodottoRelè singolo
Funzionamento100 % ED
Vita meccanica2x 107cicli di manovre
Stato di manutenzione dei dati
Data ultima gestione dei dati02.05.2024
Revisione articolo02
Caratteristiche di isolamento
Categoria di sovratensioneIII
Grado di inquinamento3
Caratteristiche elettriche
Potenza dissipata massima in condizioni nominali0,17 W
Tensione di prova (Avvolgimento/Contatto)4 kV AC (50 Hz, 1 min., avvolgimento/contatto)
Dati di ingresso
Lato eccitazione
Tensione d'ingresso nominale UN4,5 V DC
Range tensione d'ingresso2,7 V DC ... 12,4 V DC
Comportamento di commutazione del sistema di azionamentomonostabile
Azionamento (polarità)bipolare
Corrente d'ingresso tipica con UN38 mA
Tempo di eccitazione tipica5 ms
Tempo di diseccitazione tipico2,5 ms
Resistenza bobina119 Ω ±10 % (a 20 °C)
Dati di uscita
Commutazione
Tipo di commutazione del contatto1 contatto deviatore
Tipo di contatto di commutazioneContatto semplice
Materiale dei contattiAgSnO, dorato
Max. tensione commutabile30 V AC
36 V DC
Min. tensione commutabile100 mV (a 10 mA)
Corrente di carico permanente50 mA
Max. corrente d'inserzionesu richiesta
Min. corrente1 mA (con 24 V)
Max. potenza commutabile (carico ohmico)1,2 W (con 24 V DC)
Commutazione: con rivestimento dorato danneggiato
Notail seguente valore è valido in caso di rivestimento dorato danneggiato
Materiale dei contattiAgSnO
Max. tensione commutabile250 V AC
Min. tensione commutabile5 V (a 100 mA)
Corrente di carico permanente6 A
Min. corrente10 mA (a 12 V)
Max. potenza commutabile (carico ohmico)140 W (con 24 V DC)
20 W (con 48 V DC)
18 W (con 60 V DC)
23 W (con 110 V DC)
40 W (con 220 V DC)
1500 VA (con 250 V AC)
Potere di rottura2 A (a 24 V, DC13)
0,2 A (a 110 V, DC13)
0,1 A (a 220 V, DC13)
3 A (con 24 V, AC15)
3 A (con 120 V, AC15)
3 A (con 230 V, AC15)
Dati di collegamento
CollegamentoConnessione a innesto / a saldare
Dimensioni
Disegno quotatoatpvyeuwsu.jpg
Larghezza5 mm
Altezza28 mm
Profondità15 mm
Indicazioni materiale
Colorebianco (RAL 9010)
Condizioni ambientali e della vita elettrica
Condizioni ambientali
Temperatura ambiente (esercizio)-40 °C ... 85 °C
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 85 °C
Omologazioni
Test dei gas tossici
SiglaturaISA-S71.04. G3 Harsh Group
EN 60068-2-60
Normative e prescrizioni
Norme/DisposizioniIEC 60664
EN 50178
EN 61810-1
Montaggio
Nota per il montaggioaffiancabile senza distanza
Posizione d'installazionea scelta

ETIM for 2961370 Relè (EC001437)

Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaaltro
Nome caratteristicaapparecchio completo con base (EF003359)
Valore caratteristicaNo
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica2.7 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaDC
Nome caratteristicaazionamento, polarità (EF003355)
Valore caratteristicanon polarizzato
Nome caratteristicacomportamento di commutazione dell'azionamento (EF003356)
Valore caratteristicamonostabile
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica0
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica1
Nome caratteristicatipo di contatto di commutazione (EF003358)
Valore caratteristicacontatto singolo
Nome caratteristicacon contatti forzati (EF003357)
Valore caratteristicaNo
Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaoro
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica0.038 A
Nome caratteristicalarghezza (EF000008)
Valore caratteristica5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica28 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica15 mm

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2961370-REL-MR 4,5DC/21AU
127 Kbytes
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT
28 Mbytes
