PHOENIX_CONTACTRelè industrialiREL-MR- 24DC/1IC 2961341 PHOENIX CONTACT Relè singolo

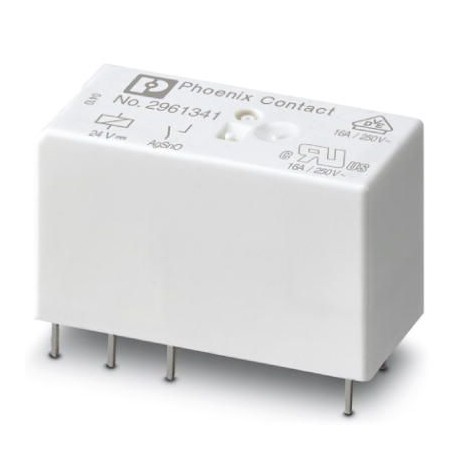

PHOENIX_CONTACT REL-MR-24DC/1IC 2961341 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

REL-MR- 24DC/1IC 2961341 PHOENIX CONTACT Relè singolo

Riferimento: REL-MR-24DC/1IC

Codice: 2961341

Produttore: PHOENIX_CONTACT

Descrizione:

Relè singolo
Relè di potenza miniaturizzato a innesto, con contatto di potenza per correnti di ingresso elevate fino a 130 A di picco, 1 contatto normalmente aperto, tensione di ingresso 24 V CC

Categorie:

  • relè > relè di commutazione
  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 44,68 €

Prezzo unitario: 4,468 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2961341
Pezzi/conf.10 PZ
Sales keyCK6195 -
Quantità di ordinazione minima10 PZ
Pagina catalogoPagina 393 (C_5_2017)
GTIN4017918187569
Peso per pezzo (confezione esclusa)12,815 g
Numero tariffa doganale85364190
Paese di origineAT (Austria)

Dimensions

Larghezza12,7 mm
Altezza29 mm
Profondità15,7 mm

Ambient conditions

Temperatura ambiente (esercizio)-40 °C ... 85 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C
Altezza≤ 2000 m

Lato eccitazione

Tensione d'ingresso nominale UN24 V DC
Range d'ingresso rispetto a UNvedi diagramma
Corrente d'ingresso tipica con UN17 mA
Tempo di eccitazione tipica8 ms
Tempo di diseccitazione tipico3 ms
Resistenza bobina1440 Ω ±10 % (20 °C)
Potenza dissipata in condizioni nominali0,41 W

Lato contatti

Esecuzione dei contatti1 in chiusura
Tipo di contatto di commutazionecontatto semplice
Materiale dei contattiAgSnO
Max. tensione commutabile250 V AC/DC
Min. tensione commutabile12 V (100 mA)
Min. corrente100 mA (con 12 V DC)
Max. corrente d'inserzione80 A (20 ms)
130 A (peak, con carico capacitativo, 230 V AC, 24 μF)
Corrente di carico permanente16 A
Max. potenza commutabile (carico ohmico)384 W (con 24 V DC)
58 W (con 48 V DC)
48 W (con 60 V DC)
50 W (con 110 V DC)
80 W (con 220 V DC)
4000 VA (con 250 V AC)
Potere di interruzione minimo1200 mW
Potere di rottura2 A (a 24 V, DC13)
0,2 A (a 110 V, DC13)
0,2 A (a 250 V, DC13)
6 A (con 24 V, AC15)
6 A (con 120 V, AC15)
6 A (con 250 V, AC15)
Carico motore secondo UL 5081/2 HP, 120 V AC (contatto in chiusura)
1 HP, 250 V AC (contatto in chiusura)

Generalità

Tensione di prova avvolgimento relè/contatto relè5 kV AC (50 Hz, 1 min)
Funzionamento100 % ED
Grado di protezioneRT II (a prova di flussante)
Durata meccanica3x 107cicli di manovre
Posizione d'installazionea scelta
Indicazione per il montaggioaffiancabile senza distanza (>70 °C ≥ 2,5 mm)
Peso netto (SAP)12,815 g

Normative e prescrizioni

Attacco a normaCUL
Norme/DisposizioniEN 50178
EN 61810-1
Tensione di isolamento nominale250 V AC
Tensione impulsiva di dimensionamento6 kV
isolamentoSeparazione sicura, isolamento rinforzato
Grado d'inquinamento3
Categoria di sovratensioneIII

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 2961341 Relè (EC001437)

Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaaltro
Nome caratteristicaapparecchio completo con base (EF003359)
Valore caratteristicaNo
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica19.2 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaDC
Nome caratteristicaazionamento, polarità (EF003355)
Valore caratteristicanon polarizzato
Nome caratteristicacomportamento di commutazione dell'azionamento (EF003356)
Valore caratteristicamonostabile
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica1
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica0
Nome caratteristicatipo di contatto di commutazione (EF003358)
Valore caratteristicacontatto singolo
Nome caratteristicacon contatti forzati (EF003357)
Valore caratteristicaNo
Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicanon trattato
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica0.017 A
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica12.7 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica29 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica15.7 mm
