PHOENIX_CONTACTBORNASUP 6/ 4 3060649 PHOENIX CONTACT Maschio

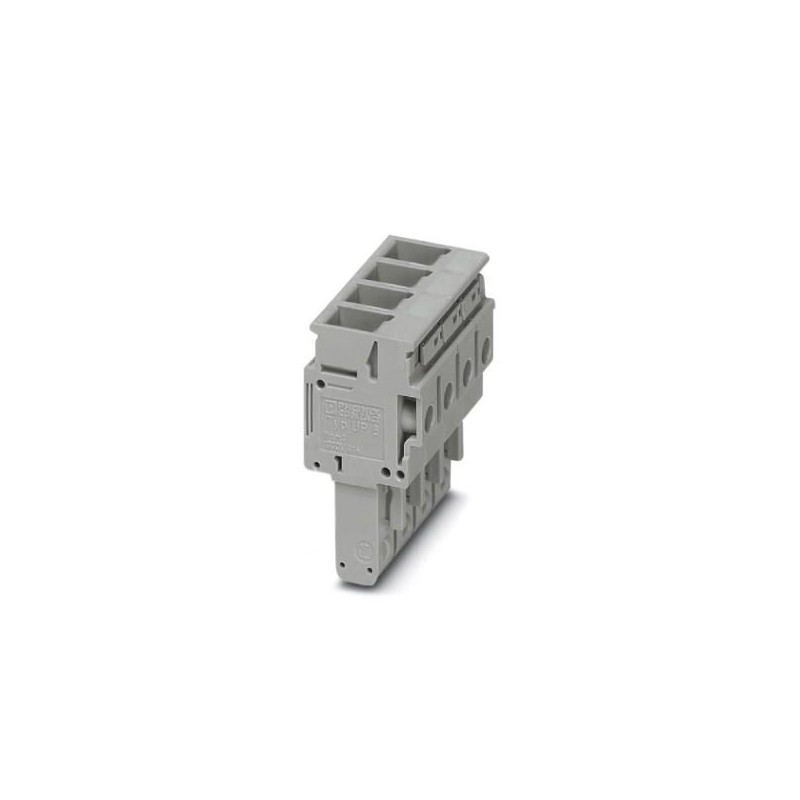

PHOENIX_CONTACT UP 6/ 4 3060649 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

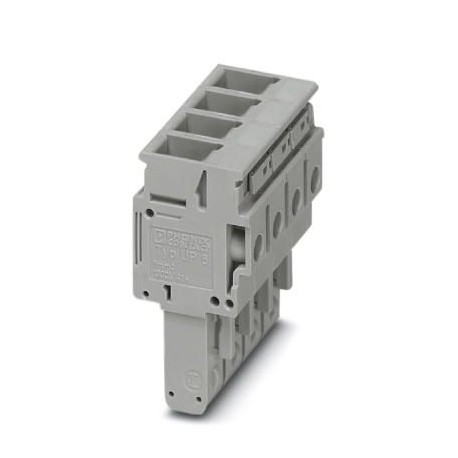

UP 6/ 4 3060649 PHOENIX CONTACT Maschio

Riferimento: UP 6/ 4

Codice: 3060649

Produttore: PHOENIX_CONTACT

Descrizione:

Maschio
Connettore, tensione nominale: 1000 V, corrente nominale: 41 A, numero di poli: 4, tipo di collegamento: Collegamento a vite, Dimensioni sezione: 6 mm², sezione: 0,2 mm²- 6 mm², colore: grigio

Categorie:

  • morsetti di giunzione > adattatore di connessione alla morsettiera
  • PHOENIX_CONTACT > BORNAS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 207,30 €

Prezzo unitario: 8,292 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione3060649
Pezzi/conf.25 PZ
Sales keyBE1144 -
Quantità di ordinazione minima25 PZ
Pagina catalogoPagina 356 (C_1_2017)
GTIN4046356607858
Peso per pezzo (confezione esclusa)26,537 g
Numero tariffa doganale85366990
Paese di origineCN (Cina)

Generalità

N. poli4
Numero di piani1
Numero collegamenti4
Potenziali4
Sezione nominale6 mm²
Coloregrigio
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Corrente di carico massima41 A (con una sezione conduttore di 6 mm²)
Tensione impulsiva di dimensionamento8 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Potenza dissipata massima in condizioni nominali1,31 W
Corrente di carico massima41 A (con una sezione conduttore di 6 mm²)
Corrente nominale IN41 A
Tensione nominale UN1000 V
Parete laterale apertaNo
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)130 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))125 °C
Inserto materiale isolante statico a freddo-60 °C
Reazione al fuoco per veicoli su rotaia (DIN 5510-2)Controllo superato
Metodo di prova con una fiamma di prova (DIN EN 60695-11-10)V0
Indice dell'ossigeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Classe I2
NF F16-101, NF F10-102 Classe F2
Infiammabilità della superficie NFPA 130 (ASTM E 162)superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)superata
Tossicità dei fumi NFPA 130 (SMP 800C)superata
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)27,5 MJ/kg
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Dimensioni

Larghezza32,8 mm
Lunghezza21 mm
Altezza42,7 mm
Altezza di montaggio26 mm
Passo8,2 mm

Dati di collegamento

CollegamentoConnessione a vite
FilettaturaM3
Lunghezza di spelatura10 mm
Coppia min.0,6 Nm
Coppia max.0,8 Nm
Attacco a normaIEC 61984
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.6 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.8
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.10 mm²
Sezione min. conduttore flessibile AWG24
Sezione max. del conduttore flessibile AWG8
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.6 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.6 mm²
2 conduttori stesso diametro, rigidi min.0,2 mm²
2 conduttori stesso diametro, rigidi max.2,5 mm²
2 conduttori stesso diametro, flessibili min.0,2 mm²
2 conduttori stesso diametro, flessibili max.2,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min.0,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.4 mm²
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min.0,25 mm²
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max.1,5 mm²
Calibro a tamponeA5

Normative e prescrizioni

Attacco a normaIEC 61984
Classe di combustibilità a norma UL 94V0
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 3060649 Morsetti di giunzione (EC002021)

Nome caratteristicaversione (EF000010)
Valore caratteristicainserto maschio
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.2 mm²
Nome caratteristicalarghezza (EF000008)
Valore caratteristica32.6 mm
Nome caratteristicaallineabile (EF006169)
Valore caratteristicaSì
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-3060649-UP 6/ 4
112 Kbytes
PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT
69 Mbytes
