PHOENIX_CONTACTBORNASSP 4/ 9 3042971 PHOENIX CONTACT Maschio

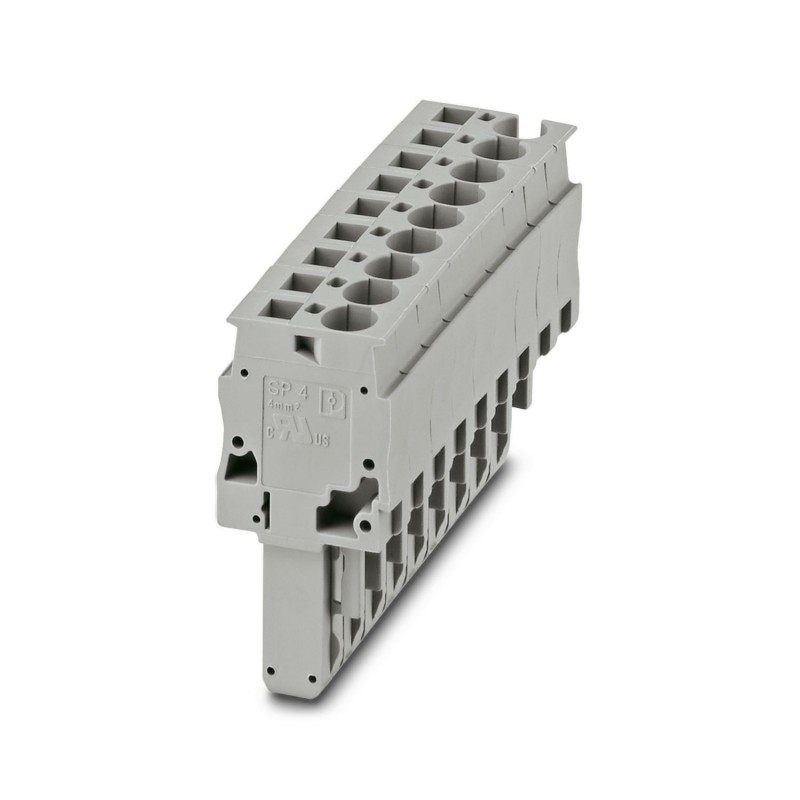

PHOENIX_CONTACT SP 4/ 9 3042971 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SP 4/ 9 3042971 PHOENIX CONTACT Maschio

Riferimento: SP 4/ 9

Codice: 3042971

Produttore: PHOENIX_CONTACT

Prodotto su richiesta, non accetta il ritorno.

Descrizione:

Maschio
Connettore, tensione nominale: 800 V, corrente nominale: 32 A, numero di vie: 9, tipo di collegamento: collegamento a molla, Dimensioni sezione: 4 mm², sezione: 0,08 mm²- 6 mm², colore: grigio
Maschio, tensione nominale: 800 V, corrente nominale: 32 A, numero poli: 9, tipo di connessione: Connessione a molla, Sezione di dimensionamento: 4 mm2, sezione: 0,08 mm2- 6 mm2, colore: grigio

Categorie:

  • morsetti di giunzione > adattatore di connessione alla morsettiera
  • PHOENIX_CONTACT > BORNAS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 347,22 €

Prezzo unitario: 13,8887 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati tecnici
Caratteristiche articolo
Tipo di prodottoConnettore del morsetto
Numero di poli9
Passo6,2 mm
Stato di manutenzione dei dati
Revisione articolo03
Caratteristiche di isolamento
Categoria di sovratensioneIII
Grado d'inquinamento3
Caratteristiche elettriche
Tensione impulsiva di dimensionamento8 kV
Dati di collegamento
Sezione nominale4 mm²
Lunghezza del tratto da spelare8 mm ... 10 mm
Calibro a tamponeA4
Attacco a normaIEC 61984
Sezione conduttore rigida0,08 mm² ... 6 mm²
Sezione conduttore AWG28 ... 10 (convertito secondo IEC)
Sezione conduttore flessibile0,08 mm² ... 4 mm²
Sezione conduttore flessibile [AWG]28 ... 12 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)0,14 mm² ... 4 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)0,14 mm² ... 4 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica0,5 mm² ... 1 mm²
Corrente nominale32 A
Corrente di carico massima32 A (con una sezione conduttore di 6 mm²)
Tensione nominale800 V
Sezione nominale4 mm²
Dimensioni
Larghezza55,8 mm
Altezza21 mm
Profondità41,5 mm
Lunghezza21 mm
Passo6,2 mm
Indicazioni materiale
Coloregrigio (RAL 7042)
Classe di combustibilità a norma UL 94V0
Gruppo materiale isolanteI
Materiale isolantePA
Inserto materiale isolante statico a freddo-60 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))130 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)28 MJ/kg
Infiammabilità della superficie NFPA 130 (ASTM E 162)superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)superata
Tossicità dei fumi NFPA 130 (SMP 800C)superata
Controlli elettrici
Prova di tensione impulsiva
RisultatoProva superata
Resistenza alla corrente di breve durata 4 mm²0,48 kA
RisultatoProva superata
Rigidità dielettrica a frequenza di rete
Tensione di prova valore nominale2 kV
RisultatoProva superata
Controlli meccanici
Fissaggio sul supporto
RisultatoProva superata
Condizioni ambientali e della vita elettrica
Prova di fiamma ad ago
Durata di applicazione30 s
RisultatoProva superata
Vibrazioni/rumori a banda larga
Specifica di provaDIN EN 50155 (VDE 0115-200):2018-05
SpettroControllo della vita elettrica categoria 1, classe B, montato sulla carrozzeria
Frequenzaf1= 5 Hz a f2= 150 Hz
Livello ASD0,964 (m/s²)²/Hz
Accelerazione0,58g
Durata di prova per asse5 h
Direzioni di provaAsse X, Y e Z
RisultatoProva superata
Urti
Forma d'urtoSemisinusoidale
Accelerazione5g
Durata urti30 ms
Numero di urti per direzione3
Direzioni di provaAsse X, Y e Z (pos. e neg.)
RisultatoProva superata
Condizioni ambientali
Temperatura ambiente (esercizio)-60 °C (per la temperatura di esercizio massima si veda la curva di derating)
Temperatura ambiente (stoccaggio/trasporto)-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C a +70 °C)
Temperatura ambiente (montaggio)-5 °C ... 70 °C
Temperatura ambiente (attivazione)-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)30 % ... 70 %
Normative e prescrizioni
Attacco a normaIEC 61984

ETIM for 3042971 Morsetti di giunzione (EC002021)

Nome caratteristicaversione (EF000010)
Valore caratteristicainserto maschio
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.08 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.08 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.08 mm²
Nome caratteristicalarghezza (EF000008)
Valore caratteristica55.35 mm
Nome caratteristicaallineabile (EF006169)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica9
