PHOENIX_CONTACTBORNASSP 2,5/ 4 3040287 PHOENIX CONTACT Maschio

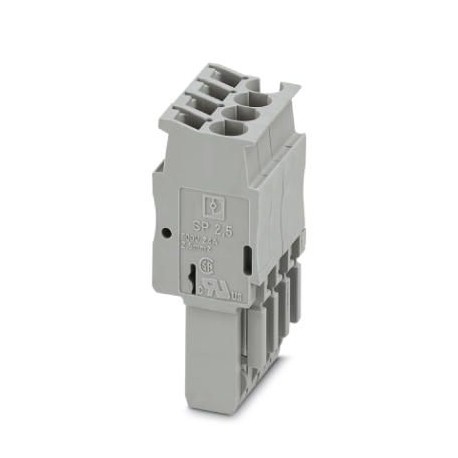

PHOENIX_CONTACT SP 2,5/ 4 3040287 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SP 2,5/ 4 3040287 PHOENIX CONTACT Maschio

Riferimento: SP 2,5/ 4

Codice: 3040287

Produttore: PHOENIX_CONTACT

Descrizione:

Maschio
Connettore, tensione nominale: 500 V, corrente nominale: 24 A, numero di poli: 4, tipo di collegamento: collegamento a molla, Dimensioni sezione: 2,5 mm², sezione: 0,08 mm²- 4 mm², colore: grigio

Categorie:

  • morsetti di giunzione > adattatore di connessione alla morsettiera
  • PHOENIX_CONTACT > BORNAS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 220,41 €

Prezzo unitario: 4,4082 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo
Spedizione in stock domani. 40 unità.

Più unità, scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione3040287
Pezzi/conf.50 PZ
Sales keyBE2144 -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 320 (C_1_2017)
GTIN4017918832810
Peso per pezzo (confezione esclusa)11,830 g
Numero tariffa doganale85366990
Paese di originePL (Polonia)

Generalità

N. poli4
Numero di piani1
Numero collegamenti4
Sezione nominale2,5 mm²
Coloregrigio
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Corrente di carico massima24 A (con una sezione conduttore di 2,5 mm²)
Tensione impulsiva di dimensionamento6 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Potenza dissipata massima in condizioni nominali0,77 W
Corrente di carico massima24 A (con una sezione conduttore di 4 mm²)
Corrente nominale IN24 A
Tensione nominale UN500 V
Parete laterale apertaNo
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)130 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))130 °C
Inserto materiale isolante statico a freddo-60 °C
Reazione al fuoco per veicoli su rotaia (DIN 5510-2)Controllo superato
Metodo di prova con una fiamma di prova (DIN EN 60695-11-10)V0
Indice dell'ossigeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Classe I2
NF F16-101, NF F10-102 Classe F2
Infiammabilità della superficie NFPA 130 (ASTM E 162)superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)superata
Tossicità dei fumi NFPA 130 (SMP 800C)superata
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)28 MJ/kg
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Dimensioni

Larghezza20,8 mm
Lunghezza15,8 mm
Altezza39 mm
Altezza di montaggio24 mm
Passo5,2 mm

Dati di collegamento

CollegamentoConnessione a molla
Lunghezza del tratto da spelare8 mm ... 10 mm
Attacco a normaIEC 61984
Sezione conduttore rigido min.0,08 mm²
Sezione conduttore rigido max.4 mm²
Sezione trasversale conduttore AWG min.28
Sezione trasversale conduttore AWG max.12
Sezione conduttore flessibile min.0,08 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione min. conduttore flessibile AWG28
Sezione max. del conduttore flessibile AWG14
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,14 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.2,5 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,14 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.2,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.0,5 mm²
Calibro a tamponeA3
CollegamentoAttacco connettore

Normative e prescrizioni

Attacco a normaCSA
IEC 61984
Classe di combustibilità a norma UL 94V0
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 3040287 Morsetti di giunzione (EC002021)

Nome caratteristicaversione (EF000010)
Valore caratteristicainserto maschio
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.08 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.08 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.08 mm²
Nome caratteristicalarghezza (EF000008)
Valore caratteristica20.6 mm
Nome caratteristicaallineabile (EF006169)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
