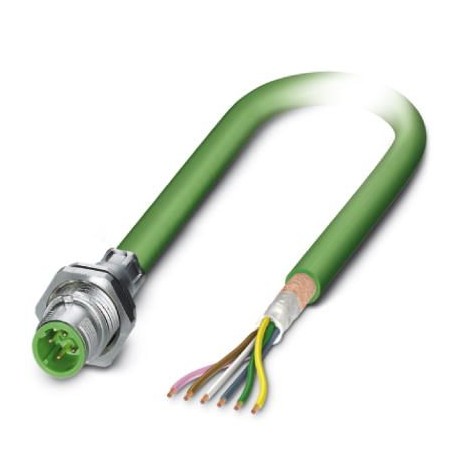

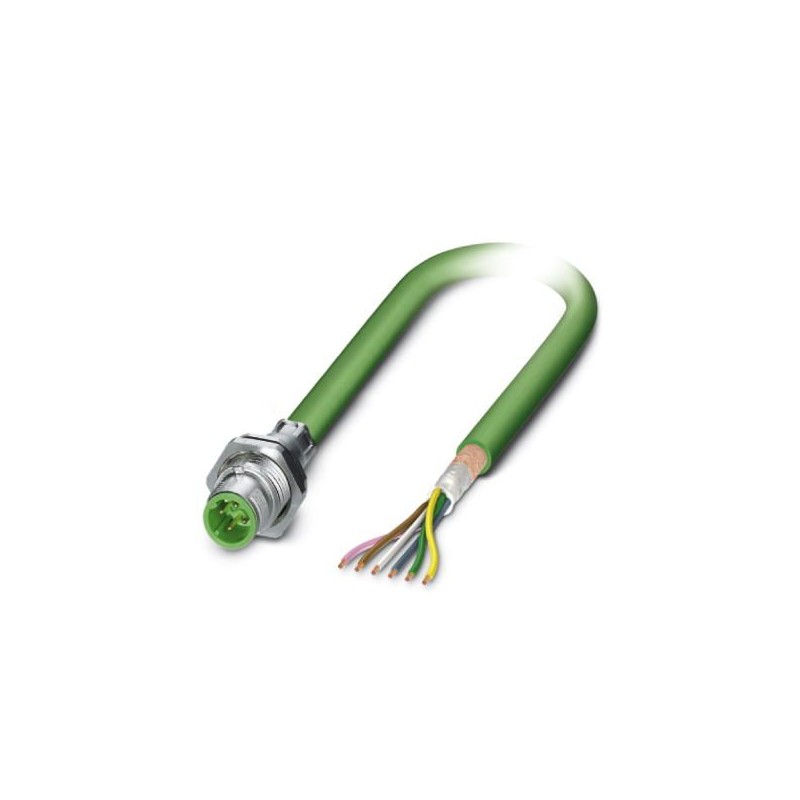

SACCBP-MSB-5CON-PG9/0,5-900SCO
1437643
PHOENIX_CONTACT
1
Connettore maschio da incasso sistema bus
sensori > connettore da incasso per sensore-attuatore
Connessione di dispositivi di campo
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1437643 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | ABQCEC - |
Pagina catalogo | Pagina 425 (C_2_2017) |
GTIN | 4046356458382 |
Peso per pezzo (confezione esclusa) | 60,700 g |
Numero tariffa doganale | 85444290 |
Paese di origine | DE (Germania) |
Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
---|---|
Grado di protezione | IP67 |
Corrente di dimensionamento a 40 ℃ | 4 A |
---|---|
Tensione di dimensionamento | 60 V |
Tensione impulsiva di dimensionamento | 1,5 kV |
N. poli | 5 |
Resistenza di isolamento | 100 MΩ |
Codifica | B - inverso |
Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
Tipo di segnale/categoria | INTERBUS |
Categoria di sovratensione | II |
Grado d'inquinamento | 3 |
Cicli di manovra | > 100 |
Coppia di serraggio | 2 Nm ... 3 Nm (Lato di montaggio) |
Definizione norma | Connettore M12 |
---|---|
Norme/Disposizioni | IEC 61076-2-101 |
Classe di combustibilità a norma UL 94 | V0 |
Tipo cavo | INTERBUS |
---|---|
Tipo cavo (sigla) | 900 |
Tipo di segnale/categoria | INTERBUS |
Struttura cavo | 3 x 2 x 0,22 mm² |
Sezione conduttore | 3x 2x 0,22 mm² |
Linea segnale AWG | 24 |
Struttura conduttore segnale linea | 32x 0,10 mm |
Colori filo | giallo-verde, marrone-bianco, rosa-grigio |
Cordatura a coppie | 2 conduttori a coppia |
Cordatura intera | 3 coppie verso l’anima |
Schermatura | treccia di fili in rame |
Guaina esterna, colore | verde pallido RAL 6017 |
Diametro esterno cavo D | 8 mm |
Raggio di piegatura minima, fisso | 7,5 x D |
Raggio di piegatura minima, flessibile | 15 x D |
Numero dei cicli di piegatura | 5000000 |
Raggio di piegatura | 120 mm |
Corsa di posizionamento | 10 m |
Velocità di posizionamento | 1,6 m/s |
Accelerazione | 3,2 m/s² |
Peso del cavo | 70 kg/km |
Guaina esterna, materiale | PUR |
Materiale isolamento fili | PE |
Materiale conduttore | Filo Cu nudo |
Resistenza di isolamento | ≥ 5 GΩ*km |
Resistenza del doppino | ≤ 159,80 Ω/km |
Capacità linea | ≤ 60 nF/km (a 800 Hz) |
Impedenza caratteristica | 120 Ω ±20 % (fino a 64 kHz) |
100 Ω ±15 % (con 1 MHz) | |
Attenuazione paradiafonica (NEXT) | ≥ 61 dB (fino a 772 kHz) |
≥ 59 dB (con 1 MHz) | |
≥ 55 dB (con 2 MHz) | |
≥ 50 dB (con 4 MHz) | |
≥ 46 dB (con 8 MHz) | |
≥ 44 dB (con 10 MHz) | |
≥ 41 dB (con 16 MHz) | |
≥ 40 dB (con 20 MHz) | |
Attenuazione | ≤ 15 dB/km (fino a 256 kHz) |
≤ 24 dB/km (fino a 772 kHz) | |
≤ 27 dB/km (con 1 MHz) | |
≤ 52 dB/km (con 4 MHz) | |
≤ 84 dB/km (con 10 MHz) | |
≤ 112 dB/km (con 16 MHz) | |
≤ 119 dB/km (con 20 MHz) | |
Velocità del segnale | 0,66 c |
Resistenza accoppiamento | < 250,00 mΩ/m (con 30 MHz) |
Tensione nominale cavo | 250 V (Valore di punta, non per correnti forti) |
Tensione di prova filo/filo | 1500 Veff |
Tensione di prova filo/schermatura | 1000 Veff |
Resistenza alla fiamma | a norma VDE 0472, Parte 4, tipo di prova B |
secondo IEC 60332-1 | |
Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
-30 °C ... 70 °C (cavi, posa mobile) |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
