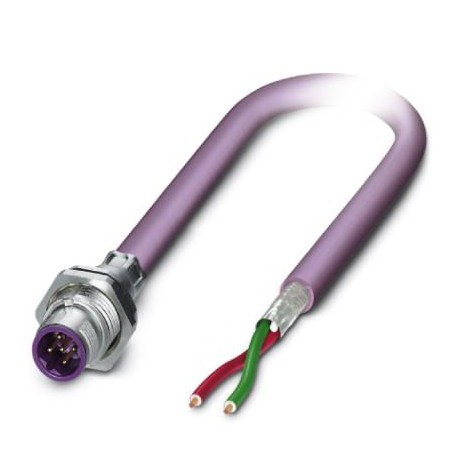

SACCBP-M12MSB-2CON-M16/1,0-910
1534355
PHOENIX_CONTACT
1
Connettore da incasso sistema bus
sensori > connettore da incasso per sensore-attuatore
Connessione di dispositivi di campo
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1534355 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | ABQCEC - |
Pagina catalogo | Pagina 426 (C_2_2017) |
GTIN | 4046356026529 |
Peso per pezzo (confezione esclusa) | 82,700 g |
Numero tariffa doganale | 85444290 |
Paese di origine | DE (Germania) |
Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
---|---|
Grado di protezione | IP67 |
Nota | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
---|---|
Corrente di dimensionamento a 40 ℃ | 4 A |
Tensione di dimensionamento | 60 V |
Tensione impulsiva di dimensionamento | 1,5 kV |
N. poli | 2 |
Resistenza di isolamento | ≥ 100 MΩ |
Codifica | B - inverso |
Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
Segnalazione stato | No |
Categoria di sovratensione | II |
Grado d'inquinamento | 3 |
Tensione di prova | 2500 V |
Cicli di manovra | > 100 |
Classe di combustibilità a norma UL 94 | V0 |
---|---|
Materiale contatto | CuZn |
Materiale superficie contatti | Ni/Au |
Materiale inserto portacontatti | PA 6.6 |
Materiale ghiera | Ottone, nichelato |
Materiale guarnizione | FKM |
Definizione norma | Connettore M12 |
---|---|
Norme/Disposizioni | IEC 61076-2-101 |
Classe di combustibilità a norma UL 94 | V0 |
Tipo cavo | PROFIBUS |
---|---|
Tipo cavo (sigla) | 910 |
UL AWM Style | 21198 (80 °C / 300 V) |
Tipo di segnale/categoria | PROFIBUS |
Struttura cavo | 1x2xAWG24/19 |
Sezione conduttore | 2x 0,25 mm² (Linea del segnale) |
Linea segnale AWG | 24 |
Struttura conduttore segnale linea | 19x 0,13 mm |
Diametro cavo incluso isolamento | 2,55 mm ±0,07 mm |
Colori filo | rosso, verde |
Cordatura intera | 2 conduttori con 2 riempitori verso l’anima |
Schermatura | Pellicola di alluminio rivestita in plastica, treccia di fili in rame stagnati |
Copertura schermata ottica | 85 % |
Guaina esterna, colore | viola RAL 4001 |
Diametro esterno cavo D | 7,8 mm ±0,2 mm |
Raggio di piegatura minimo, fisso | 40 mm |
Raggio di piegatura minimo, mobile | 65 mm |
Numero dei cicli di piegatura | 4000000 |
Raggio di piegatura | 65 mm |
Corsa di posizionamento | 4,5 m |
Velocità di posizionamento | 3 m/s |
Accelerazione | 3 m/s² |
Peso del cavo | 90 kg/km |
Guaina esterna, materiale | PUR |
Riempitore materiale | PP |
Materiale isolamento fili | Foam-Skin PP |
Materiale conduttore | Filo Cu stagnato |
Resistenza di isolamento | ≥ 5 GΩ*km |
resistenza del conduttore | ≤ 78,6 Ω/km |
Capacità linea | nom. 30 pF/m |
Impedenza caratteristica | 150 Ω ±10 % (3 MHz ... 20 MHz) |
Attenuazione | ≤ 0,049 dB/m (con 16 MHz) |
Tensione nominale cavo | 30 V |
Tensione di prova filo/filo | 1500 V (50 Hz, 1 min) |
Tensione di prova filo/schermatura | 1500 V (50 Hz, 1 min) |
Resistenza alla fiamma | UL 1581, Sec. 1060 (FT-1) |
IEC 60332-1-2 | |
Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
a norma IEC 60754-1 | |
Altra resistenza | non aderente |
Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
-30 °C ... 80 °C (cavi, posa mobile) | |
≤ 70 °C (Cavo, inserto catene portacavi) | |
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
