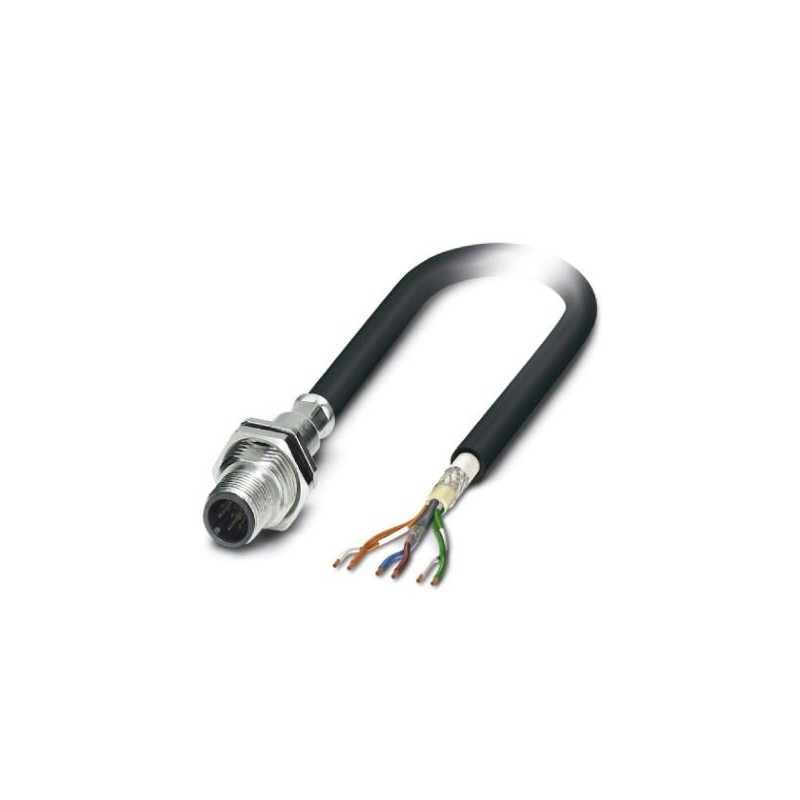

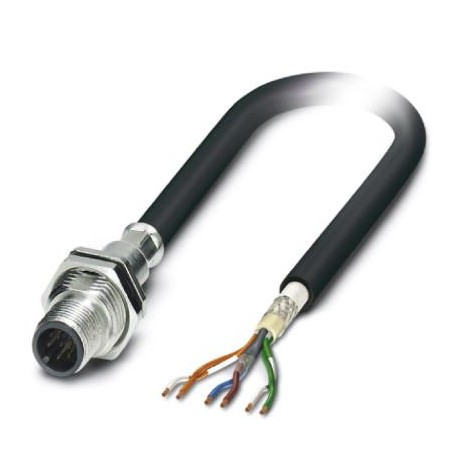

SACCBP-M12MS-6CON-M16/5,0-970 1429088 PHOENIX CONTACT Connettore da incasso sistema bus
SACCBP-M12MS-6CON-M16/5,0-970
1429088
PHOENIX_CONTACT
Connettore da incasso sistema bus
Conect. spina. essere apar. poster da parete, 8 poli, SANTOPRENE senza alogeni, nero RAL 9005, schermato, Connettore maschio, diritto, M12, codifica: A, all'estremità libera del cavo, Montaggio posteriore, M16 x 1,5, Collegamento del cavo, lunghezza del cavo: 5 m, 0,25 mm², Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0,1%) Codice articolo: 1239594
connettori ad innesto > connettore circolare, da incasso (con cavo)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1429088 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABQCEC - |
| Pagina catalogo | Pagina 324 (PC_2011) |
| GTIN | 4046356323048 |
| Peso per pezzo (confezione esclusa) | 222,220 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| -40 °C ... 85 °C (senza azionamento meccanico) | |
| Grado di protezione | IP67 |
Generalità
| Nota | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 2 A |
| Tensione di dimensionamento | 30 V |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| N. poli | 8 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Cicli di manovra | > 100 |
| Coppia di serraggio | 2 Nm ... 3 Nm (Lato di montaggio) |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale ghiera | Ottone, nichelato |
| Materiale guarnizione | FKM |
Cavo
| Tipo cavo | VARAN |
|---|---|
| Tipo cavo (sigla) | 970 |
| Tipo di segnale/categoria | VARAN CAT5 (IEC 11801), 100 MBit/s |
| Struttura cavo | 1x2xAWG22/19 + 1x4xAWG24/19 |
| Sezione conduttore | 4x 0,25 mm² (Linea del segnale) |
| 2x 0,38 mm² (Tensione di alimentazione) | |
| Linea segnale AWG | 24 |
| Tensione di alimentazione AWG | 22 |
| Struttura conduttore segnale linea | 19x 0,13 mm |
| Struttura conduttore tensione di alimentazione | 19x 0,16 mm |
| Diametro cavo incluso isolamento | 1,35 mm (Linea del segnale) |
| 1,5 mm (Tensione di alimentazione) | |
| Colori filo | marrone, blu, bianco/arancione, bianco/verde, verde, arancione |
| Tipo di schermatura a coppie | Treccia di fili in rame stagnati, copertura al 95 % |
| Cordatura intera | 1 Sternvierer e 2 conduttori con 2 riempitori |
| Schermatura | Treccia di fili in rame stagnati, copertura di circa l'85 % |
| Guaina esterna, colore | nero RAL 9005 |
| Diametro esterno cavo D | 7,8 mm ±0,2 mm |
| Raggio di piegatura minimo, fisso | ≥ 93 mm |
| Raggio di piegatura minimo, mobile | ≥ 93 mm |
| Numero dei cicli di piegatura | 3000000 |
| Raggio di piegatura | 93 mm |
| Corsa di posizionamento | 2 m |
| Velocità di posizionamento | 1 m/s |
| Accelerazione | 2 m/s² |
| Peso del cavo | 81 kg/km |
| Guaina esterna, materiale | SANTOPRENE privo di alogenati |
| Guaina interna materiale | TPE |
| Riempitore materiale | Filo |
| Materiale isolamento fili | PP |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | 5 GΩ*km (Linea dati) |
| resistenza del conduttore | 77 Ω/m (Linea dati) |
| Capacità | 50 nF (Linea dati) |
| Impedenza caratteristica | 100 Ω ±15 % |
| Tensione nominale cavo | 125 V (Linea dati) |
| 48 V (Tensione di alimentazione) | |
| Tensione di prova cavo | 2000 V (Tensione di alimentazione) |
| max. 700 V AC (Linea dati) | |
| Assenza di alogeni | a norma DIN EN 50267-2-1 |
| Temperatura ambiente (esercizio) | -20 °C ... 80 °C (Cavi) |
| Temperatura ambiente (posa) | 0 °C ... 50 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 8 |
| tipo di scatola (EF006980) | diritto |
| corrente nominale In (EF008250) | 2 A |
| temperatura ambiente (EF002386) | -25 °C |
| tensione nominale (EF000228) | 30 V |
| categoria di sovratensione (EF006785) | II |
| grado di inquinamento (EF006786) | 3 |
| materiale del rivestimento di contatto (EF004020) | nichel |
| materiale della scatola (EF001596) | materiale sintetico |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP67 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
