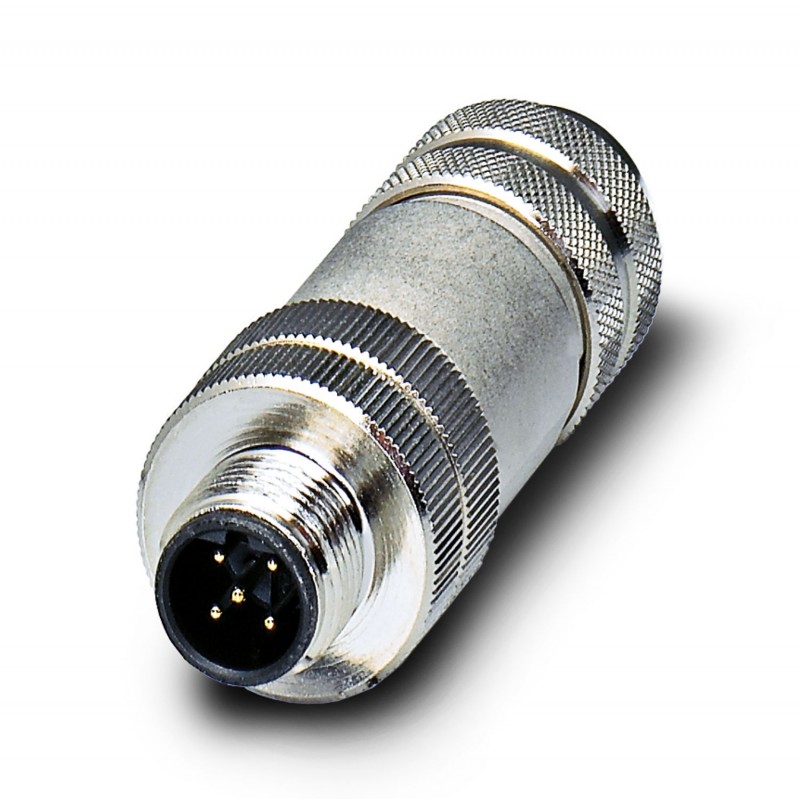

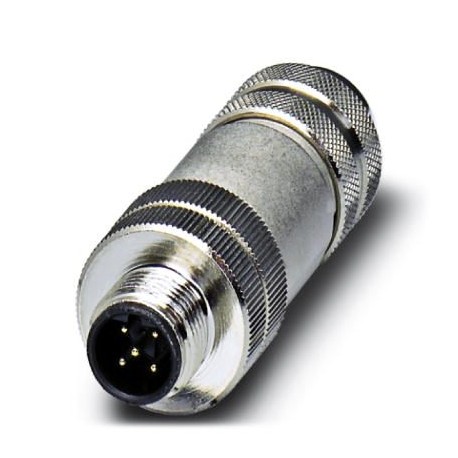

SACC-M12MSB-5CON-PG9 SH AU
1507764
PHOENIX_CONTACT
1
Connettori bus
sensori > connettore per sensore-attuatore
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1507764 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | BF2CBA - |
Pagina catalogo | Pagina 422 (C_2_2017) |
GTIN | 4017918900427 |
Peso per pezzo (confezione esclusa) | 44,870 g |
Numero tariffa doganale | 85366990 |
Paese di origine | DE (Germania) |
Diametro custodia | 20 mm |
---|---|
Lunghezza | 62 mm |
Diametro esterno conduttore | 6,5 mm ... 8,5 mm |
Lunghezza di spelatura della guaina isolante | 33 mm (con diametro esterno conduttore < 5,5 mm, spelare 21 mm e rivoltare la schermatura sulla guaina) |
Lunghezza di spelatura nei singoli conduttori | 5 mm |
Temperatura ambiente (esercizio) | -40 °C ... 85 °C (connettore / connecttore femmina) |
---|---|
Grado di protezione | IP67 |
Corrente di dimensionamento a 40 ℃ | 4 A |
---|---|
Tensione di dimensionamento | 60 V DC |
48 V AC | |
N. poli | 5 |
Resistenza di isolamento | ≥ 100 MΩ |
Codifica | B - inverso |
Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
Tipo di segnale/categoria | PROFIBUS |
INTERBUS | |
Segnalazione stato | No |
Categoria di sovratensione | II |
Grado d'inquinamento | 3 |
Collegamento | Connessione a vite |
Sezione conduttore | 0,25 mm² ... 0,75 mm² (senza capocorda) |
0,14 mm² ... 0,75 mm² (con capocorda) | |
0,25 mm² ... 0,75 mm² (rigido) | |
Sezione conduttore AWG | 24 ... 18 (senza capocorda) |
26 ... 20 (con capocorda) | |
Cicli di manovra | ≥ 100 |
Coppia di serraggio | 0,4 Nm (Ghiera M12) |
0,2 Nm (Morsetti a vite) | |
0,8 Nm ... 1 Nm (Dado di trasmissione con diametro esterno conduttore 4 mm ... 8 mm) | |
1 Nm ... 1,4 Nm (Dado di trasmissione con diametro esterno conduttore 8 mm ... 12 mm) | |
Avvitare l'inserto portacontatti con custodia mobile fino all'arresto | |
Indicazione per il montaggio | I fili possono essere collegati con o senza capocorda |
Classe di combustibilità a norma UL 94 | HB |
---|---|
Materiale contatto | CuZn |
Materiale superficie contatti | Au |
Materiale inserto portacontatti | PA 6.6 |
Materiale impugnature | Pressofuso di zinco, nichelato |
Materiale ghiera | Pressogetto di zinco, nichelato |
Materiale guarnizione | NBR |
Definizione norma | Connettore M12 |
---|---|
Norme/Disposizioni | IEC 61076-2-101 |
Attacco a norma | CUL |
Classe di combustibilità a norma UL 94 | HB |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
