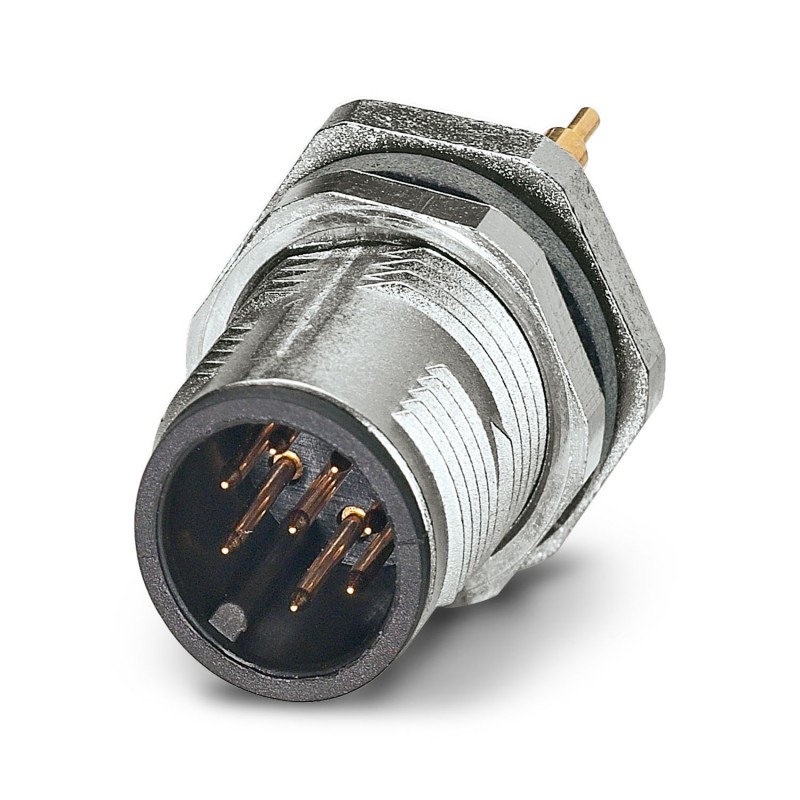

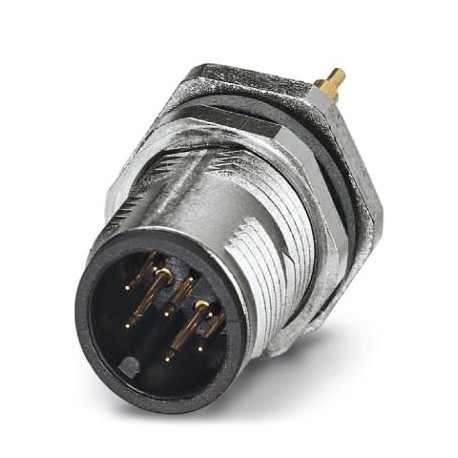

SACC-DSI-MS-8CON-M12-SCO SH 1552997 PHOENIX CONTACT Passaparete
SACC-DSI-MS-8CON-M12-SCO SH
1552997
PHOENIX_CONTACT
20
Passaparete
Conect. spina. essere apar. poster da parete, 8 poli, Connettore maschio, diritto, M12-SPEEDCON, codifica: A, Montaggio posteriore, M12 x 1, Pin a saldare, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0,1%) Codice articolo: 1240024
Connettore per apparecchi posteriore, 8-poli, Connettore, diritto, M12-SPEEDCON, codifica: A, Montaggio posteriore, M12 x 1, Codoli, Prodotto alternativo secondo RoHS II senza eccezione 6c (Pb < 0,1 %) cod. art.: 1240024
connettori ad innesto > connettore circolare, da incasso (PCB)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il funzionamento | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
| Istruzioni per l’ordine: | Il controdado è compreso nel volume di consegna |
| Note generali | Tipo di connessione dei contatti connessione a crimpare |
| Tipo di montaggio | Montaggio posteriore M12 x 1 con dado piatto |
| Nota per il montaggio | con dado piatto |
| Tipo di prodotto | Connettori circolari (lato apparecchio) |
| Numero di poli | 8 |
| Schermato | sì |
| Codifica | A |
| Tipo di filettatura | M12 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 07 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | NBR |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| Resistività di massa | ≤ 3 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 30 V |
| Corrente nominale IN | 2 A |
| Connessione conduttori | |
| Collegamento | Codoli |
| Tipo di connessione del contatto | Spina |
| Coppia di serraggio | 1,5 Nm ... 2 Nm (Lato di montaggio) |
| Dati meccanici | |
| Cicli di manovra | > 100 |
| Connessione 1 | |
| Struttura testa | Connettore |
| Uscita cavo testa | diritto |
| Tipo di filettatura testa | M12 |
| Tipo di bloccaggio testa | SPEEDCON |
| Codifica | A |
| Condizioni ambientali | |
| Grado di protezione | IP67 (nello stato installato) |
| IP65 (nello stato installato) | |
| IP65/IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
| -40 °C ... 85 °C (senza azionamento meccanico) | |
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | montaggio sul retro |
| filettatura a vite (EF012303) | M12 |
| con collegamento schermato (EF002535) | Sì |
| numero di poli (EF001391) | 8 |
| numero di contatti di controllo (EF012217) | 8 |
| con collegamento PE (EF005600) | No |
| rivestimento scatola (EF001601) | nichelato |
| materiale del rivestimento di contatto (EF004020) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| numero min. di cicli di innesto (EF012212) | 100 |
| grado di protezione (IP), montato (EF007466) | IP65/IP67 |
| temperatura ambiente (EF002386) | 85 °C |
| temperatura d'esercizio (EF002393) | -25 °C |
| corrente nominale In (EF008250) | 2 A |
| con filettatura (EF003723) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1552997-SACC-DSI-MS-8CON-M12-SCO SH | 133 Kbytes |
|
