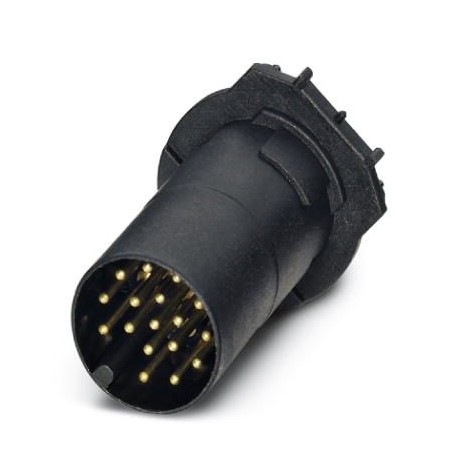

SACC-CI-M12MS-17CON- TOR 32 1457597 PHOENIX CONTACT Connettore da incasso
SACC-CI-M12MS-17CON-TOR 32
1457597
PHOENIX_CONTACT
100
Connettore da incasso
Portacontatti, 17 poli, Connettore maschio, diritto, M12, codifica: A, Montaggio su circuito stampato, Collegamento a saldare THR, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0.1%) Codice articolo: 1239836
connettori ad innesto > Inserto portacontatti per connettore circolare
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1457597 |
|---|---|
| Pezzi/conf. | 100 PZ |
| Sales key | ABQCBE - |
| Quantità di ordinazione minima | 100 PZ |
| Pagina catalogo | Pagina 256 (C_2_2013) |
| GTIN | 4046356617345 |
| Peso per pezzo (confezione esclusa) | 7,640 g |
| Numero tariffa doganale | 85389099 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| -40 °C ... 85 °C (senza azionamento meccanico) | |
| Grado di protezione | IP67 (correttamente innestato e bloccato) |
Generalità
| Nota | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 1,5 A |
| Tensione di dimensionamento | 30 V |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| N. poli | 17 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Segnalazione stato | No |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Collegamento | Attacco a saldare THR |
| Cicli di manovra | > 100 |
| Coppia di serraggio | 3 Nm ... 4 Nm (Lato di montaggio) |
| Tipo di montaggio | Montaggio dei circuiti stampati |
| Confezione | Cintura |
| Stato di consegna | con pad in dotazione |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PPA |
| Materiale guarnizione | FKM / EPDM |
Cavo
| Norme/disposizioni | Connettore M12 IEC 61076-2-101 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (cavi, posa fissa) |
| -25 °C ... 85 °C (cavi, posa mobile) |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 17 |
| tipo di scatola (EF006980) | diritto |
| corrente nominale In (EF008250) | 1.5 A |
| temperatura ambiente (EF002386) | -25 °C |
| tensione nominale (EF000228) | 30 V |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| materiale del rivestimento di contatto (EF004020) | oro |
| materiale della scatola (EF001596) | materiale sintetico |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP67 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | No |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1457597-SACC-CI-M12MS-17CON- TOR 32 | 132 Kbytes |
|
