PHOENIX_CONTACTBORNASPP-H 2,5/1-M 3210091 PHOENIX CONTACT Maschio

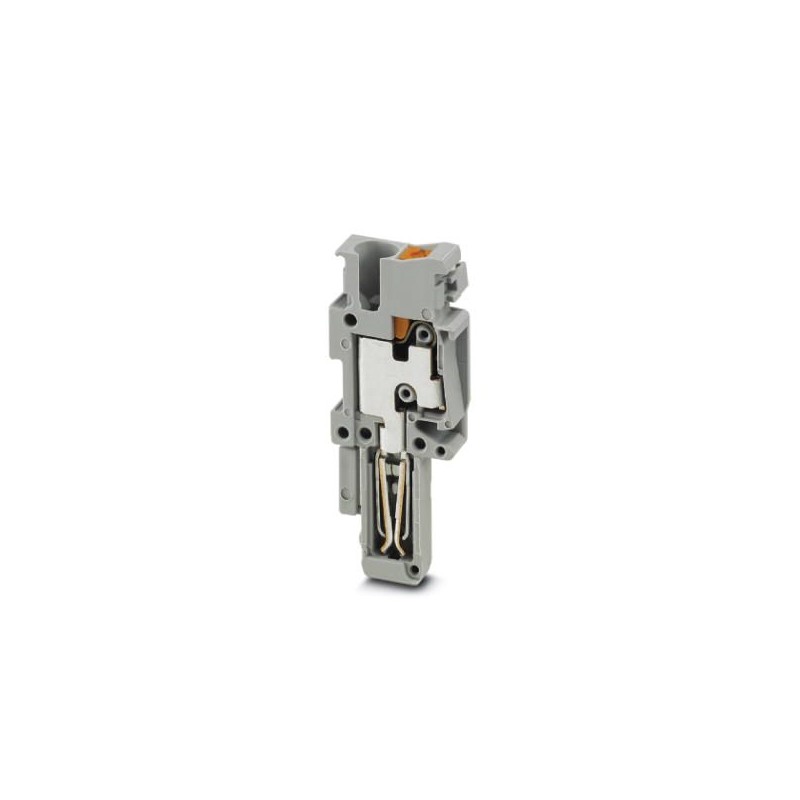

PHOENIX_CONTACT PP-H 2,5/1-M 3210091 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

PP-H 2,5/1-M 3210091 PHOENIX CONTACT Maschio

Riferimento: PP-H 2,5/1-M

Codice: 3210091

Produttore: PHOENIX_CONTACT

Descrizione:

Maschio
Connettore, Tensione nominale: 500 V, Corrente nominale: 24 A, Tipo di collegamento: Connessione push-in, 1° piano, Dimensioni sezione: 2,5 mm², Sezione dimensionale: 0,14 mm² - 4 mm², colore: grigio

Categorie:

  • morsetti di giunzione > adattatore di connessione alla morsettiera
  • PHOENIX_CONTACT > BORNAS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 65,24 €

Prezzo unitario: 1,3048 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione3210091
Pezzi/conf.50 PZ
Sales keyBE2244 -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 295 (C_1_2017)
GTIN4046356333504
Peso per pezzo (confezione esclusa)3,500 g
Numero tariffa doganale85366990
Paese di originePL (Polonia)

Generalità

N. poli1
Numero di piani1
Numero collegamenti1
Potenziali1
Sezione nominale2,5 mm²
Coloregrigio
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Campo di applicazioneIndustria ferroviaria
Costruzione di macchine
Costruzione di impianti
Corrente di carico massima24 A (con una sezione conduttore di 2,5 mm²)
Tensione impulsiva di dimensionamento6 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Potenza dissipata massima in condizioni nominali0,77 W
Corrente di carico massima24 A (con una sezione conduttore di 4 mm²)
Corrente nominale IN24 A
Tensione nominale UN500 V
Parete laterale apertaNo
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)130 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))130 °C
Inserto materiale isolante statico a freddo-60 °C
Reazione al fuoco per veicoli su rotaia (DIN 5510-2)Controllo superato
Metodo di prova con una fiamma di prova (DIN EN 60695-11-10)V0
Indice dell'ossigeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Classe I2
NF F16-101, NF F10-102 Classe F2
Infiammabilità della superficie NFPA 130 (ASTM E 162)superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)superata
Tossicità dei fumi NFPA 130 (SMP 800C)superata
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)28 MJ/kg
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Dimensioni

Larghezza5,2 mm
Lunghezza15,8 mm
Altezza40,2 mm
Altezza di montaggio24 mm
Passo5,2 mm

Dati di collegamento

CollegamentoConnessione Push-in
Lunghezza del tratto da spelare8 mm ... 10 mm
Attacco a normaIEC 61984
Sezione conduttore rigido min.0,14 mm²
Sezione conduttore rigido max.4 mm²
Sezione trasversale conduttore AWG min.26
Sezione trasversale conduttore AWG max.12
Sezione conduttore flessibile min.0,14 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione min. conduttore flessibile AWG26
Sezione max. del conduttore flessibile AWG14
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,14 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.2,5 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,14 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.2,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.0,5 mm²
Calibro a tamponeA3

Normative e prescrizioni

Attacco a normaCSA
IEC 61984
Classe di combustibilità a norma UL 94V0
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 3210091 Morsetti di giunzione (EC002021)

Nome caratteristicaversione (EF000010)
Valore caratteristicainserto maschio
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.14 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.14 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.14 mm²
Nome caratteristicalarghezza (EF000008)
Valore caratteristica5.15 mm
Nome caratteristicaallineabile (EF006169)
Valore caratteristicaSì
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica1
