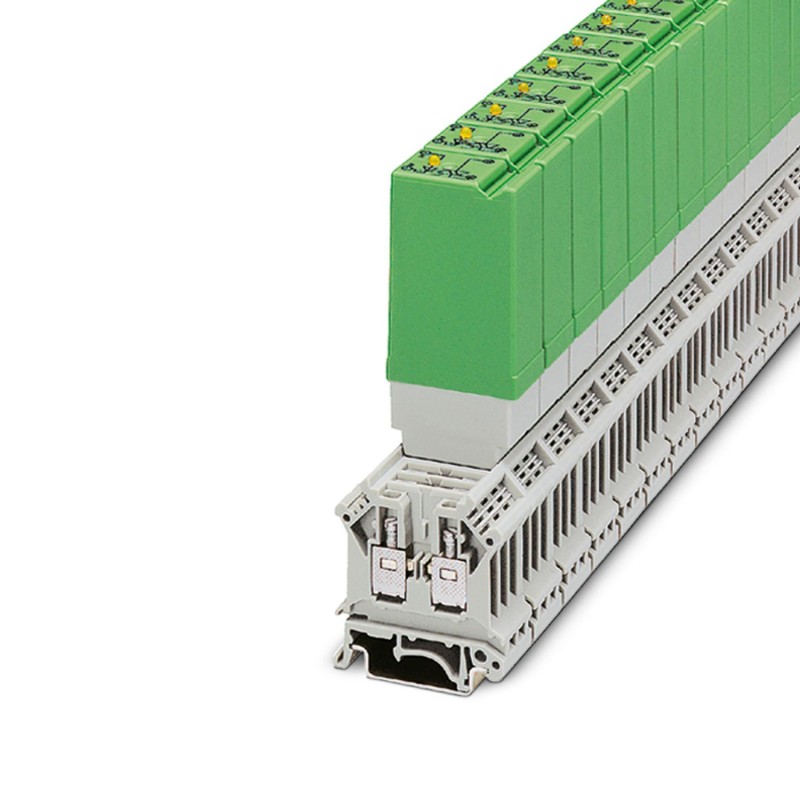

PHOENIX_CONTACT ST-OV3-24DC/400AC/3 2905417 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

ST-OV3- 24DC/400AC/3 2905417 PHOENIX CONTACT relè a stato solido

Riferimento: ST-OV3-24DC/400AC/3

Codice: 2905417

Produttore: PHOENIX_CONTACT

Descrizione:

relè a stato solido
Relè a innesto a stato solido di potenza, ingresso: 24 V DC, uscita: 24-420 V AC/max. 3 A
Relè a stato solido di potenza a innesto, ingresso: 24 V DC, uscita: 24-420 V AC/max. 3 A

Categorie:

  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

Caratteristiche articolo
Tipo di prodottoRelè singolo a stato solido
Stato di manutenzione dei dati
Data ultima gestione dei dati22.05.2024
Revisione articolo07
Caratteristiche di isolamento
isolamentoIsolamento di base
Categoria di sovratensioneIII
Grado di inquinamento2

Caratteristiche elettriche
Potenza dissipata massima in condizioni nominali0,17 W
Tensione di prova (Ingresso/uscita)2,5 kV AC (Ingresso/uscita)

Dati di ingresso
Tensione d'ingresso nominale UN24 V DC
Range d'ingresso rispetto a UN0,9 ... 1,1
Range tensione d'ingresso21,6 V DC ... 26,4 V DC
Soglia di commutazione segnale "0" rispetto a UN≤ 0,4
Soglia di commutazione segnale "1" rispetto a UN≥ 0,8
Corrente d'ingresso tipica con UN7 mA
Indicazione tensione di esercizioLED giallo
Circuito di protezioneProt. contro inversione polarità
elemento RC; elemento RC
Frequenza di trasmissione10 Hz

Dati di uscita
Tipo di uscita digitaleelettronica
Tensione nominale in uscita400 V AC
Range tensione d'uscita24 V AC ... 420 V AC
Corrente di carico permanente3 A (vedere curva derating)
Max. corrente d'inserzione125 A (t = 10 ms)
Corrente di carico minima50 mA
Corrente di dispersioneca. 12 mA
Corrente impulsiva125 A (t = 10 ms)
Tensione d'interdizione di punta800 V (Tensione inversa di picco periodica)
Caduta di tensione alla max. corrente limite permanente≤ 1,2 V
Circuito di protezioneProt. contro le sovratensioni; Varistore
elemento RC; elemento RC

Dimensioni
Larghezza20,8 mm
Altezza42,5 mm
Profondità112 mm

Indicazioni materiale
Coloreverde (RAL 6021)

Condizioni ambientali e della vita elettrica
Condizioni ambientali
Temperatura ambiente (esercizio)0 °C ... 60 °C
Temperatura ambiente (stoccaggio/trasporto)0 °C ... 70 °C

Normative e prescrizioni
Norme/DisposizioniIEC 60664
EN 50178

Montaggio
Posizione d'installazioneGuida di supporto orizzontale
