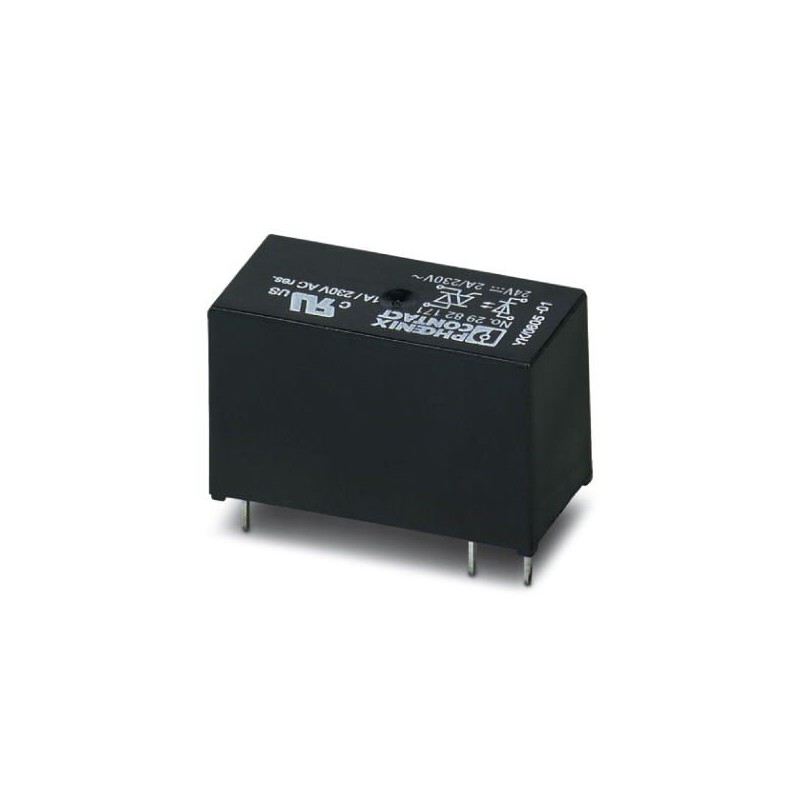

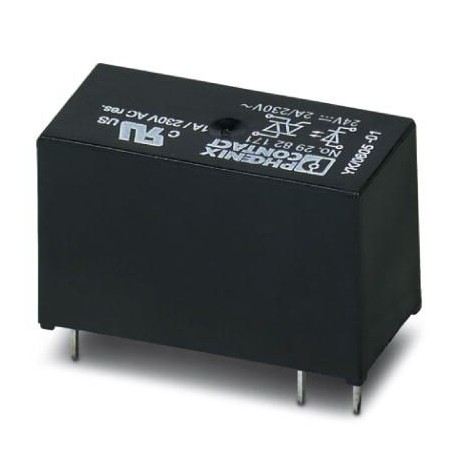

OPT-24DC/230AC/ 2 2982171 PHOENIX CONTACT Relè in miniatura a stato solido
OPT-24DC/230AC/ 2
2982171
PHOENIX_CONTACT
10
Relè in miniatura a stato solido
Relè statico miniaturizzato a innesto, relè statico di potenza, 1 contatto di chiusura, ingresso: 24 V DC, uscita: 24-253 V AC/ 2 A
relè > accoppiatore ottico
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2982171 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK61F3 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 311 (C_5_2017) |
| GTIN | 4017918996970 |
| Peso per pezzo (confezione esclusa) | 10,330 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | HU (Ungheria) |
Ambient conditions
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| Range tensione d'ingresso | 19,2 V DC ... 28,8 V DC |
| Soglia di commutazione segnale "0" tensione | < 8,4 V DC |
| Soglia di commutazione segnale "1" tensione | > 18 V DC |
| Corrente d'ingresso tipica con UN | 7 mA |
| Tempo di accensione tipico | 10 ms |
| Tempo di disinserzione tipico | 10 ms |
| Nome protezione | Prot. contro inversione polarità |
| Circuito/componente di protezione | Diodo contro inv. polarità |
| Frequenza di trasmissione | 10 Hz |
| Potenza dissipata in condizioni nominali | 0,17 W |
Dati d'uscita
| Tensione nominale in uscita | 230 V AC |
|---|---|
| Range tensione d'uscita | 24 V AC ... 253 V AC |
| Corrente di carico permanente | 2 A (vedere curva derating) |
| Max. corrente d'inserzione | 30 A (10 ms) |
| Corrente di carico minima | 25 mA |
| Corrente di dispersione | tip. 1 mA |
| Corrente impulsiva | 30 A (10 ms) |
| Integrale di carico limite | 4 A2s (tp = 10 ms, a 25 °C) |
| Caduta di tensione alla max. corrente limite permanente | ≤ 1 V |
| Collegamento d'uscita | 2 conduttori - senza massa, passaggio per lo zero |
| Nome protezione | Prot. contro le sovratensioni |
| Circuito/componente di protezione | elemento RC |
Generalità
| Tensione di prova ingresso/uscita | 2,5 kV (50 Hz, 1 min) |
|---|---|
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | vedere curva derating |
| Funzionamento | 100 % ED |
| Grado di protezione | RT III (a prova di lavaggio) |
| Classe di combustibilità a norma UL 94 | V0 |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Tensione di isolamento nominale | 250 V AC |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
| Caratteristica | Valore |
|---|---|
| tensione d'ingresso (EF003840) | 19.2 V |
| tipo di tensione d'ingresso (EF003033) | DC |
| tensione d'uscita (EF003933) | 24 V |
| tipo di tensione d'uscita (EF008222) | AC |
| corrente d'esercizio nominale Ie (EF001443) | 2 A |
| tipo di uscita digitale (EF003601) | elettronico |
| con indicatore a LED (EF005950) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2982171-OPT-24DC/230AC/ 2 | 122 Kbytes |
|
