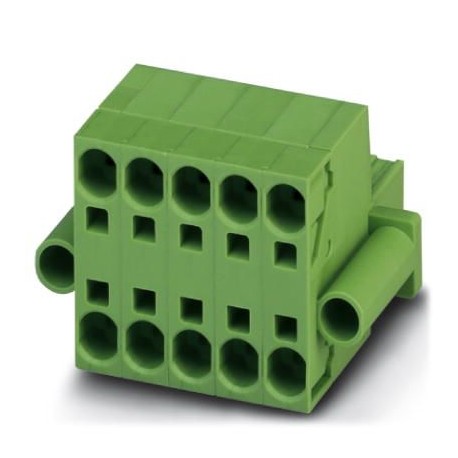

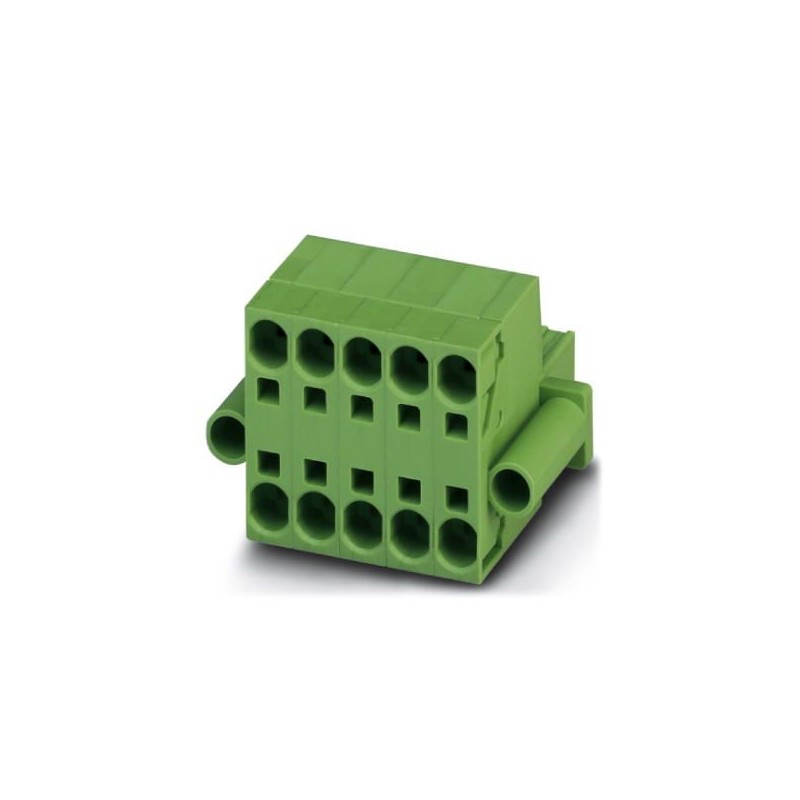

TSPC 5/ 7-STF-7,62 1728251 PHOENIX CONTACT Connettori per circuiti stampati
TSPC 5/ 7-STF-7,62
1728251
PHOENIX_CONTACT
25
Connettori per circuiti stampati
Connettore per circuito stampato, sezione nominale: 6 mm², colore: verde, corrente nominale: 41 A, tensione nominale (III/2): 1000 V, superficie di contatto: stagno, tipo di contatto: femmina, numero di potenziali: 7, numero di file: 1, numero di poli: 7, numero di collegamenti: 14, famiglia di articoli: TSPC 5/.. -STF, passo: 7,62 mm, tipo di collegamento: Collegamento a molla a innesto, direzione di collegamento conduttore/circuito stampato: 0°, gancio di serraggio: - senza gancio di serraggio, sistema a innesto: COMBICON PC 5, bloccaggio: bloccaggio a vite, tipo di fissaggio: Bloccaggio pneumatico (vite), tipo di imballaggio: in scatola
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1728251 |
|---|---|
| Pezzi/conf. | 25 PZ |
| Sales key | AABCCA - |
| Quantità di ordinazione minima | 25 PZ |
| Pagina catalogo | Pagina 533 (C_1_2013) |
| GTIN | 4046356144629 |
| Peso per pezzo (confezione esclusa) | 58,990 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | BG (Bulgaria) |
Dimensioni
| Lunghezza [ l ] | 41,45 mm |
|---|---|
| Larghezza [ w ] | 68,56 mm |
| Altezza [ h ] | 35,05 mm |
| Passo | 7,62 mm |
| Misura a | 45,72 mm |
Generalità
| Famiglia articolo | TSPC 5/..-STF |
|---|---|
| N. poli | 7 |
| Collegamento | Connessione a molla Push-in |
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Tensione di dimensionamento (III/3) | 1000 V |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 41 A |
| Sezione nominale | 6 mm² |
| Corrente di carico massima | 41 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Lunghezza di spelatura | 15 mm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 10 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 6 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 6 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 8 |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1,5 mm² |
| AWG secondo UL/CUL min | 24 |
| AWG secondo UL/CUL max | 8 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 14 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 7.62 mm |
| dimensione modulare dei collegamenti (EF006827) | 7.62 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 41 A |
| tensione nominale (EF000228) | 1000 V |
| tensione impulsiva nominale (EF002993) | 6 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | stagno |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1728251-TSPC 5/ 7-STF-7,62 | 161 Kbytes |
|
