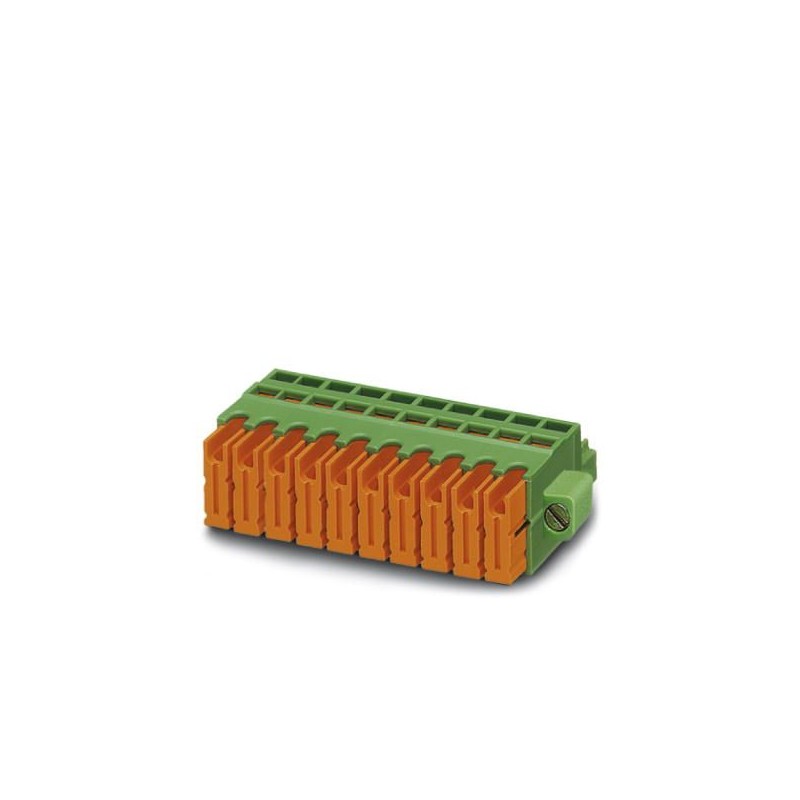

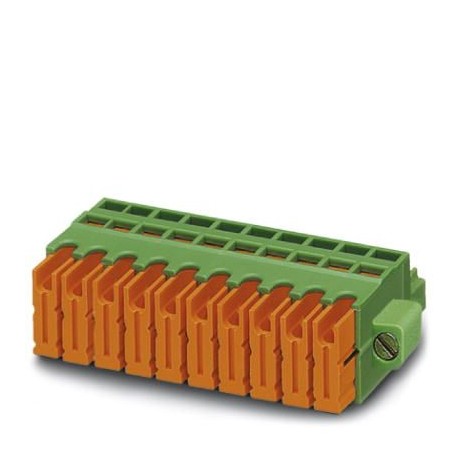

QC 0,5/13-STF-3,81 1897652 PHOENIX CONTACT Connettori per circuiti stampati
QC 0,5/13-STF-3,81
1897652
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
Connettori per circuiti stampati
Connettore per circuito stampato, sezione nominale: 0,5 mm², colore: verde, corrente nominale: 6 A, tensione di dimensionamento (III/2): 200 V, contatti di superficie: Stagno, tipo di contatto: Connessione femmina, Numero di potenziali: 13, Numero di righe: 1, Numero di poli per riga: 13, numero di connessioni: 13, famiglia di articoli: QC 0.5/.. -STF, passo: 3,81 mm, tipo di connessione: attacco corsa, direzione di collegamento conduttore/circuito stampato: 0 °, Stecksystem: MINICOMBICON, Serratura: Bloccaggio a vite, tipo di imballaggio: imballaggio in scatola
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1897652 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAEAC - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 205 (C_1_2013) |
| GTIN | 4017918165154 |
| Peso per pezzo (confezione esclusa) | 12,200 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | CN (Cina) |
Dimensioni
| Lunghezza [ l ] | 26,8 mm |
|---|---|
| Larghezza [ w ] | 59,64 mm |
| Altezza [ h ] | 12,9 mm |
| Passo | 3,81 mm |
| Misura a | 45,72 mm |
Generalità
| Famiglia articolo | QC 0,5/..-STF |
|---|---|
| N. poli | 13 |
| Collegamento | Connessione a perforazione d'isolante |
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 200 V |
| Tensione di dimensionamento (III/2) | 200 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 6 A |
| Sezione nominale | 0,5 mm² |
| Corrente di carico massima | 6 A (con una sezione conduttore di 0,5 mm²) |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
Dati di collegamento
| Sezione conduttore flessibile min. | 0,34 mm² |
|---|---|
| Sezione conduttore flessibile max. | 0,5 mm² |
| Sezione trasversale conduttore AWG min. | 22 |
| Sezione trasversale conduttore AWG max. | 20 |
| AWG secondo UL/CUL min | 24 |
| AWG secondo UL/CUL max | 20 |
| Diametro filo con guaina isolante | 2,2 mm |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 13 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 3.81 mm |
| dimensione modulare dei collegamenti (EF006827) | 3.81 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 6 A |
| tensione nominale (EF000228) | 200 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.34 mm² |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | stagno |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1897652-QC 0,5/13-STF-3,81 | 141 Kbytes |
|
