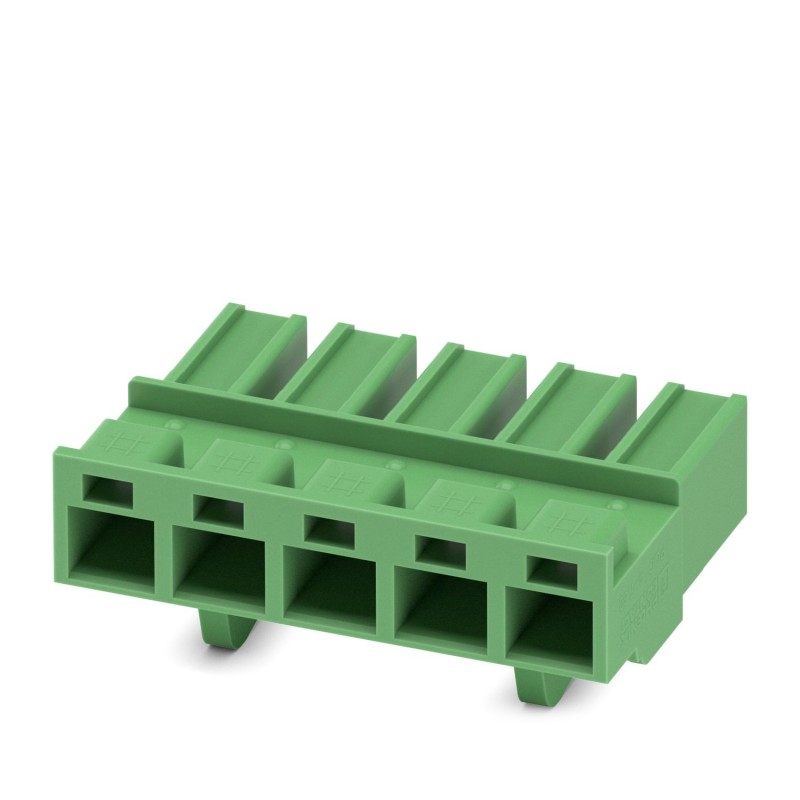

PCC 4/ 5-ST-7,62 1840162 PHOENIX CONTACT Connettori per circuiti stampati
PCC 4/ 5-ST-7,62
1840162
PHOENIX_CONTACT
2000
Prodotto su richiesta, non accetta il ritorno.
Connettori per circuiti stampati
Connettore per circuito stampato, sezione nominale: 4 mm², colore: verde, corrente nominale: 20 A, tensione nominale (III/2): 1000 V, tipo di contatto: femmina, numero di potenziali: 5, numero di file: 1, numero di poli: 5, numero di collegamenti: 5, famiglia di articoli: PCC 4/.. -ST, passo: 7,62 mm, tipo di collegamento: Collegamento crimpato, direzione di collegamento conduttore/circuito stampato: 0 °, gancio di serraggio: - Gancio di serraggio, sistema a innesto: COMBICON PC 4, bloccaggio: senza, tipo di fissaggio: senza, tipo di imballaggio: scatolato, corrispondenti contatti femmina crimpati, con indicazioni relative alla corrente [A] e alla gamma di sezioni del conduttore [mm²]: 13,5 A/STG-MTN 0,5-1,0 (3190438); 13,5 A/STG-MTN 0,5-1,0 BA (3190629); 20A/STG-MTN 1,5-2,5 (3190506); 20A/STG-MTN 1,5-2,5 BA (3190632). BA = Contatti su nastro
Connettore PCB, sezione nominale: 4 mm2, colore: verde, corrente nominale: 20 A, tensione nominale (III/2): 1000 V, tipo di connessione: Spina, numero di potenziali: 5, numero di file: 1, numero di posizioni: 5, numero di connessioni: 5, gamma di prodotti: PCC 4/.. - ST, passaggio: 7,62 mm, metodo di connessione: Connessione a crimpatura, direzione di connessione conduttore/PCB: 0°, clip di bloccaggio: - Clip di bloccaggio, sistema di spina: COMBICON PC 4, bloccaggio: senza, montaggio: senza, tipo di imballaggio: confezionato in cartone, corrispondenti contatti femmina con corrente [A] e gamma di sezione trasversale conduttore [mm2] dati: 13,5A/STG-MTN 0,5-1,0 (3190438); 13,5A/STG-MTN 0,5-1,0 BA (3190629); 20A/STG-MTN 1.5-2.5 (3190506); 20A/STG-MTN 1,5-2,5 BA (3190632).
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1840162 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABBCA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 514 (C_1_2013) |
| GTIN | 4017918102241 |
| Peso per pezzo (confezione esclusa) | 4,733 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 28,7 mm |
|---|---|
| Larghezza [ w ] | 38,05 mm |
| Altezza [ h ] | 17,2 mm |
| Passo | 7,62 mm |
| Misura a | 30,48 mm |
Generalità
| Famiglia articolo | PCC 4/..-ST |
|---|---|
| N. poli | 5 |
| Collegamento | Attacco a crimpare |
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 8 kV |
| Tensione di dimensionamento (III/3) | 400 V |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 20 A |
| Sezione nominale | 4 mm² |
| Corrente di carico massima | 20 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
Dati di collegamento
| Sezione conduttore flessibile min. | 0,5 mm² |
|---|---|
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 14 |
| AWG secondo UL/CUL min | 20 |
| AWG secondo UL/CUL max | 14 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 5 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 7.62 mm |
| dimensione modulare dei collegamenti (EF006827) | 7.62 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 20 A |
| tensione nominale (EF000228) | 1000 V |
| tensione impulsiva nominale (EF002993) | 8 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.5 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1840162-PCC 4/ 5-ST-7,62 | 171 Kbytes |
|
