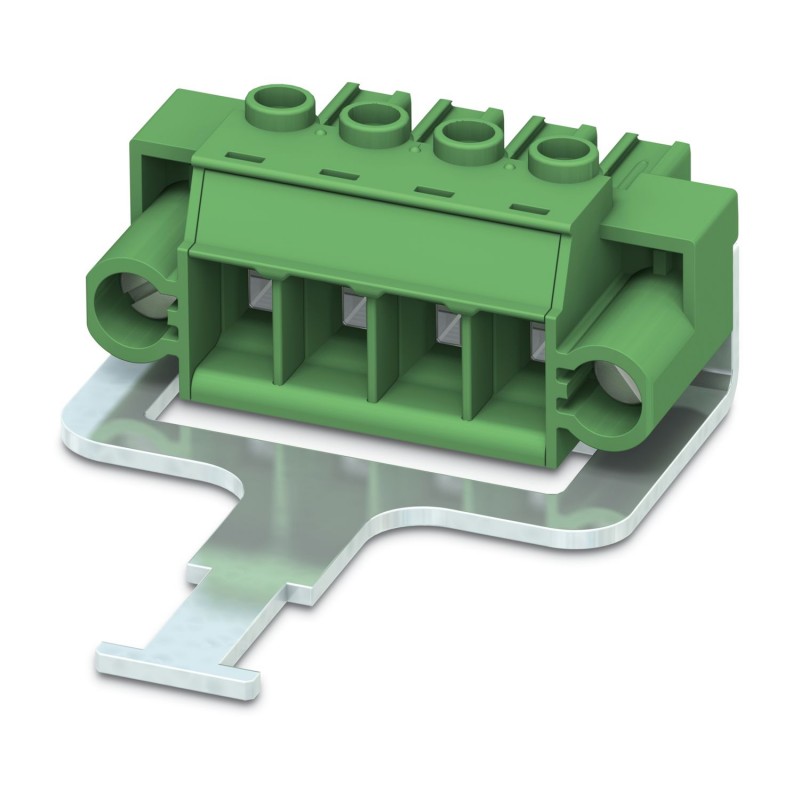

PC 5/ 3-STF-SH1-7,62 1778188 PHOENIX CONTACT Connettori per circuiti stampati
PC 5/ 3-STF-SH1-7,62
1778188
PHOENIX_CONTACT
50
Connettori per circuiti stampati
Connettore per circuito stampato, sezione nominale: 6 mm², colore: verde, corrente nominale: 41 A, tensione nominale (III/2): 1000 V, superficie di contatto: stagno, tipo di contatto: femmina, numero di potenziali: 3, numero di file: 1, numero di poli: 3, numero di collegamenti: 3, famiglia di articoli: PC 5/.. -STF1-SH, passo: 7,62 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, forma di serraggio a vite: H1L Philipps-Incavo con scanalatura longitudinale, direzione di collegamento del conduttore/circuito stampato: 0 °, gancio di serraggio: - senza gancio di serraggio, sistema a innesto: COMBICON PC 5, bloccaggio: Bloccaggio a vite, tipo di fissaggio: Bloccaggio pneumatico (vite), tipo di imballaggio: Imballaggio in scatola
Connettore per circuiti stampati, sezione nominale: 6 mm2, colore: verde, corrente nominale: 41 A, tensione di dimensionamento (III/2): 1000 V, superficie contatti: Sn, tipo di connessione del contatto: Femmina, numero dei potenziali: 3, numero di file: 1, numero poli: 3, numero di connessioni: 3, serie di prodotti: PC 5/..
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Connettore per circuiti stampati |
| Famiglia di prodotti | PC 5/..-STF1-SH |
| Linea di prodotti | COMBICON Connectors L |
| Tipo | Standard |
| Numero di poli | 3 |
| Passo | 7,62 mm |
| Numero collegamenti | 3 |
| Numero di file | 1 |
| Numero dei potenziali | 3 |
| Flangia di fissaggio | Flangia a vite |
| Caratteristiche elettriche | schermato |
| Stato di manutenzione dei dati | |
| Revisione articolo | 03 |
| Corrente nominale IN | 41 A |
| Tensione nominale UN | 1000 V |
| Tensione di dimensionamento (III/3) | 1000 V |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione di dimensionamento (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Caratteristiche elettriche | schermato |
| Tecnologia di connessione | |
| Tipo | Standard |
| Sistema di connettori | COMBICON PC 5 |
| Sezione nominale | 6 mm² |
| Tipo di connessione del contatto | Femmina |
| Bloccaggio | |
| Tipo di bloccaggio | Bloccaggio a vite |
| Flangia di fissaggio | Flangia a vite |
| Coppia di serraggio | 0,3 Nm ... 0,7 Nm |
| Connessione conduttori | |
| Collegamento | Connessione a vite con gabbia |
| Direzione di collegamento conduttore/scheda | 0 ° |
| Sezione conduttore rigida | 0,2 mm² ... 10 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 6 mm² |
| Sezione conduttore AWG | 24 ... 10 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 6 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 4 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 4 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,25 mm² ... 2,5 mm² |
| Calibro a tampone a x b / diametro | 3,6 mm x 3,1 mm / 3,4 mm |
| Lunghezza del tratto da spelare | 10 mm |
| Testa della vite del tipo di apparecchio | Philipps Recess con fessura longitudinale (H1L) |
| Coppia di serraggio | 0,5 Nm ... 0,8 Nm (≤ 4 mm² è 0,5 Nm fino a 0,6 Nm; > 4 mm² è 0,7 fino a 0,8 Nm) |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | zincatura a caldo |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Superficie metallica zona di contatto (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | verde (6021) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
| Disegno quotato |  |
| Passo | 7,62 mm |
| Larghezza [w] | 30,46 mm |
| Altezza [h] | 22,9 mm |
| Lunghezza [l] | 77,75 mm |
| Flangia | |
| Coppia di serraggio | 0,3 Nm ... 0,7 Nm |
| Nota per il funzionamento | Secondo la norma DIN EN 61984, i connettori COMBICON sono connettori senza potenza commutabile (COC). Per un utilizzo conforme alla destinazione d'uso non devono essere non devono essere inseriti o scollegati quando sono ancora sotto tensione o sotto carico. |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (a seconda della curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Distanze di isolamento in aria e superficiale | |
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 1000 V |
| Tensione impulsiva nominale (III/3) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 8 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 12,5 mm |
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione impulsiva nominale (III/2) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 8 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 8 mm |
| Tensione di isolamento di nominale (II/2) | 1000 V |
| Tensione impulsiva nominale (II/2) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 5,5 mm |
| Confezione | confezionato nel cartone |
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 3 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 7.62 mm |
| dimensione modulare dei collegamenti (EF006827) | 7.62 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 32 A |
| tensione nominale (EF000228) | 1000 V |
| tensione impulsiva nominale (EF002993) | 6 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | stagno |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1778188-PC 5/ 3-STF-SH1-7,62 | 163 Kbytes |
|
