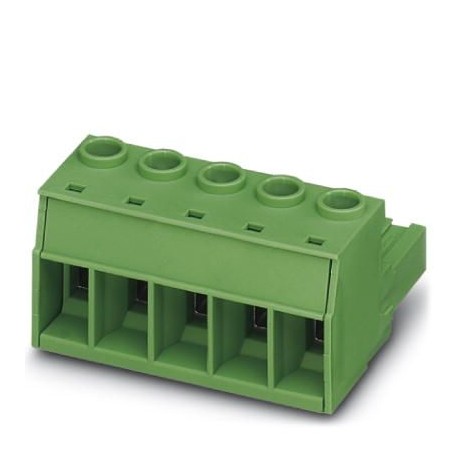

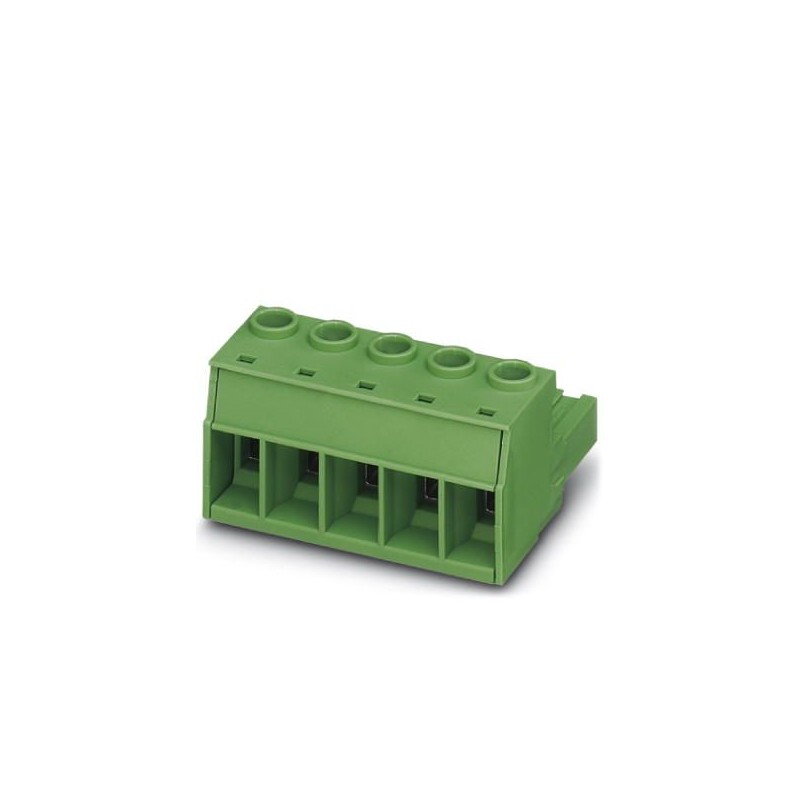

PC 16/ 5-ST-10,16 1967401 PHOENIX CONTACT Connettori per circuiti stampati
PC 16/ 5-ST-10,16
1967401
PHOENIX_CONTACT
25
Connettori per circuiti stampati
Connettore per circuito stampato, sezione nominale: 16 mm², colore: verde, corrente nominale: 76 A, tensione nominale (III/2): 1000 V, superficie dei contatti: argento, tipo di contatto: femmina, numero di potenziali: 5, numero di file: 1, numero di poli: 5, numero di collegamenti: 5, famiglia di articoli: PC 16/.. -ST, passo: 10,16 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, forma di serraggio a vite: L Fessura longitudinale, direzione di collegamento del conduttore/circuito stampato: 0 °, gancio di serraggio: - senza gancio di serraggio, sistema a innesto: COMBICON PC 16, bloccaggio: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1967401 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABECA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 554 (C_1_2013) |
| GTIN | 4017918939267 |
| Peso per pezzo (confezione esclusa) | 44,704 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 41,5 mm |
|---|---|
| Larghezza [ w ] | 50,64 mm |
| Altezza [ h ] | 27,8 mm |
| Passo | 10,16 mm |
| Misura a | 40,64 mm |
Generalità
| Famiglia articolo | PC 16/..-ST |
|---|---|
| N. poli | 5 |
| Collegamento | Connessione a vite con gabbia |
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Tensione di dimensionamento (III/3) | 1000 V |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 76 A |
| Sezione nominale | 16 mm² |
| Corrente di carico massima | 76 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Calibro a tampone | A6 |
| Lunghezza di spelatura | 12 mm |
| Filettatura | M4 |
| Coppia min. | 1,7 Nm |
| Coppia max. | 1,8 Nm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,75 mm² |
|---|---|
| Sezione conduttore rigido max. | 16 mm² |
| Sezione conduttore flessibile min. | 0,75 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 16 mm² Solo in combinazione con CRIMPFOX 16 S |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 10 mm² Solo in combinazione con CRIMPFOX 16 S |
| Sezione trasversale conduttore AWG min. | 18 |
| Sezione trasversale conduttore AWG max. | 6 |
| 2 conduttori stesso diametro, rigidi min. | 0,75 mm² |
| 2 conduttori stesso diametro, rigidi max. | 6 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,75 mm² |
| 2 conduttori stesso diametro, flessibili max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 6 mm² |
| AWG secondo UL/CUL min | 20 |
| AWG secondo UL/CUL max | 6 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 5 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 10.16 mm |
| dimensione modulare dei collegamenti (EF006827) | 10.16 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 76 A |
| tensione nominale (EF000228) | 1000 V |
| tensione impulsiva nominale (EF002993) | 6 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.75 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.5 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.75 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | argento |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1967401-PC 16/ 5-ST-10,16 | 170 Kbytes |
|
