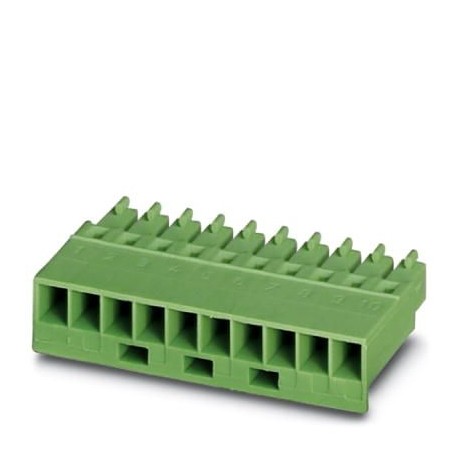

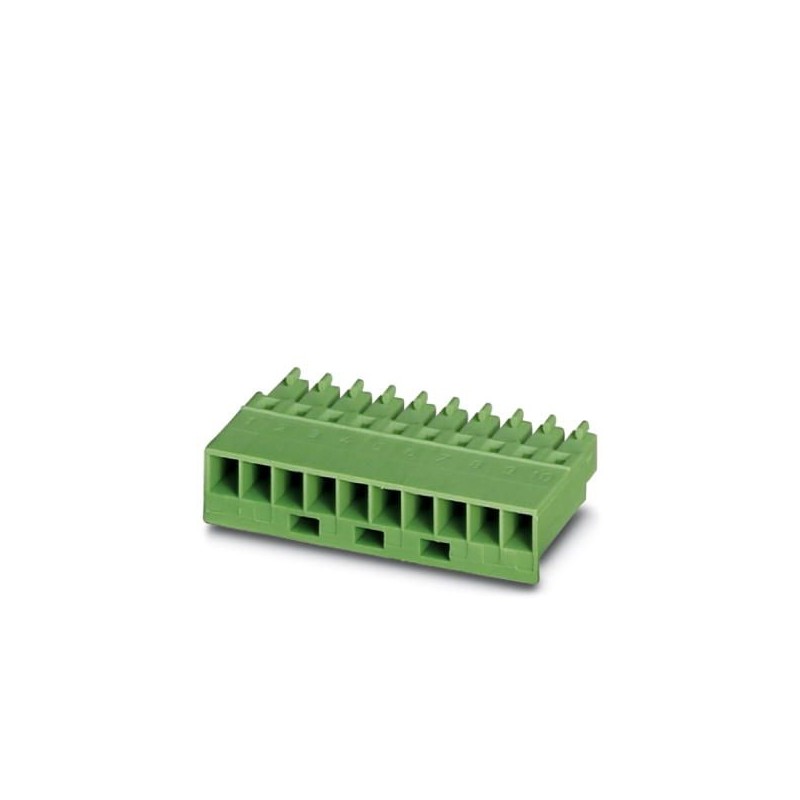

MCC 1/ 5-STZ-3,81 1852202 PHOENIX CONTACT Connettori per circuiti stampati
MCC 1/ 5-STZ-3,81
1852202
PHOENIX_CONTACT
50
Connettori per circuiti stampati
Connettore per circuito stampato, sezione nominale: 1 mm², colore: verde, corrente nominale: 8 A, tensione di dimensionamento (III/2): 160 V, tipo di contatto: Connessione femmina, Numero potenziali: 5, Numero di righe: 1, Numero di poli di riga: 5, Numero di connessioni: 5, famiglia di articoli: MCC 1/.. -STZ, passo: 3,81 mm, tipo di connessione: Set di connessione, direzione di collegamento conduttore/circuito stampato: 0 °, Stecksystem: MINI COMBICON, Chiusura: senza, tipo di imballaggio: in scatola, corrispondente set di contatti femmina, con indicazioni riguardanti corrente [A] e gamma di sezioni del conduttore [mm²]: 5A /MCC-MT 0,2-0,35 (1859988); 8A/MCC-MT 0.5-1.0 (1859991)
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1852202 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAEAD - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 206 (C_1_2013) |
| GTIN | 4017918109073 |
| Peso per pezzo (confezione esclusa) | 1,628 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 23,1 mm |
|---|---|
| Larghezza [ w ] | 19,84 mm |
| Altezza [ h ] | 8,7 mm |
| Passo | 3,81 mm |
| Misura a | 15,24 mm |
Generalità
| Famiglia articolo | MCC 1/..-STZ |
|---|---|
| N. poli | 5 |
| Collegamento | Attacco a crimpare |
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 320 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A |
| Sezione nominale | 1 mm² |
| Corrente di carico massima | 8 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
Dati di collegamento
| Sezione conduttore flessibile min. | 0,2 mm² |
|---|---|
| Sezione conduttore flessibile max. | 1 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 18 |
| AWG secondo UL/CUL min | 20 |
| AWG secondo UL/CUL max | 18 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1852202-MCC 1/ 5-STZ-3,81 | 139 Kbytes |
|
