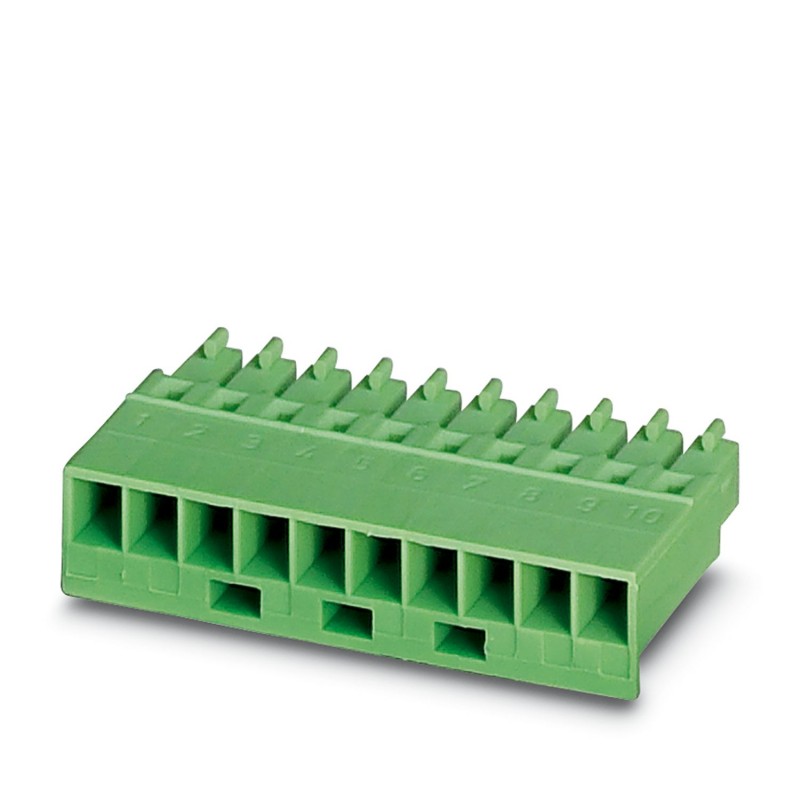

MCC 1/10-STZ-3,81 1852257 PHOENIX CONTACT Connettori per circuiti stampati
MCC 1/10-STZ-3,81
1852257
PHOENIX_CONTACT
2000
Prodotto su richiesta, non accetta il ritorno.
Connettori per circuiti stampati
Connettore per circuito stampato, sezione nominale: 1 mm², colore: verde, corrente nominale: 8 A, tensione nominale (III/2): 160 V, tipo di contatto: femmina, numero di potenziali: 10, numero di file: 1, numero di poli: 10, numero di collegamenti: 10, famiglia di articoli: MCC 1/.. -STZ, passo: 3,81 mm, tipo di collegamento: Collegamento crimpato, direzione di collegamento conduttore/circuito stampato: 0 °, sistema a innesto: COMBICON MC 1,5, bloccaggio: senza, tipo di fissaggio: senza, tipo di imballaggio: scatolato, corrispondenti contatti femmina crimpati, con indicazioni relative alla corrente [A] e alla sezione del conduttore [mm²]: 5A/MCC-MT 0,2-0,35 (1859988); 8A/MCC-MT 0,5-1,0 (1859991)
Connettore PCB, sezione nominale: 1 mm2, colore: verde, corrente nominale: 8 A, tensione nominale (III/2): 160 V, tipo di connessione a contatto: Presa, numero di potenziali: 10, numero di file: 1, numero di posizioni: 10, numero di connessioni: 10, gamma di prodotti: MCC 1/.. -STZ, altezza passo di scatto: 3,81 mm, metodo di connessione: Connessione crimpatura, direzione di connessione conduttore/PCB: 0°, sistema di spine: COMBICON MC 1.5, blocco: senza, montaggio: senza, tipo di imballaggio: confezionato in cartone, corrispondenti contatti femmina con corrente [A] e gamma di sezione trasversale conduttore [mm2] dati: 5A/MCC-MT 0.2-0.35 (1859988); 8A/MCC-MT 0.5-1.0 (1859991)
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1852257 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAEAD - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 206 (C_1_2013) |
| GTIN | 4017918109080 |
| Peso per pezzo (confezione esclusa) | 3,000 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 23,1 mm |
|---|---|
| Larghezza [ w ] | 38,89 mm |
| Altezza [ h ] | 8,7 mm |
| Passo | 3,81 mm |
| Misura a | 34,29 mm |
Generalità
| Famiglia articolo | MCC 1/..-STZ |
|---|---|
| N. poli | 10 |
| Collegamento | Attacco a crimpare |
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 320 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A |
| Sezione nominale | 1 mm² |
| Corrente di carico massima | 8 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
Dati di collegamento
| Sezione conduttore flessibile min. | 0,2 mm² |
|---|---|
| Sezione conduttore flessibile max. | 1 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 18 |
| AWG secondo UL/CUL min | 20 |
| AWG secondo UL/CUL max | 18 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 10 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 3.81 mm |
| dimensione modulare dei collegamenti (EF006827) | 3.81 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 8 A |
| tensione nominale (EF000228) | 160 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
