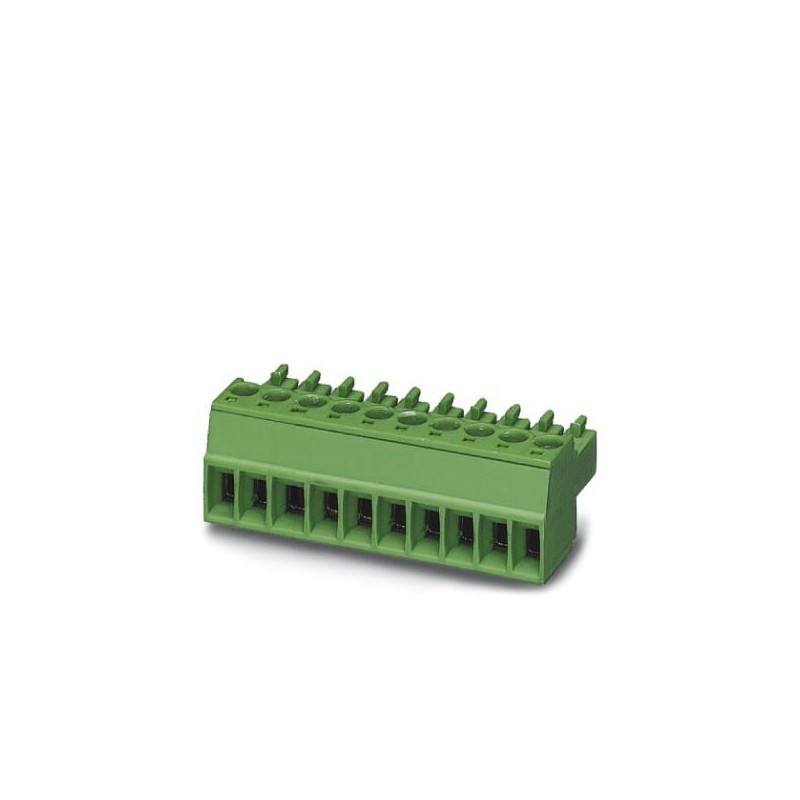

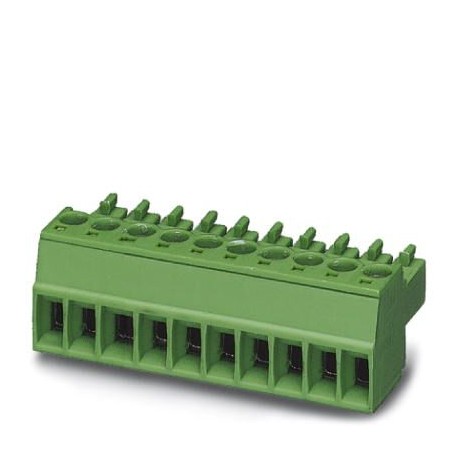

MC 1,5/ 5-ST-3,81 GY7035 AU 1719697 PHOENIX CONTACT Connettori per circuiti stampati
MC 1,5/ 5-ST-3,81 GY7035 AU
1719697
PHOENIX_CONTACT
50
Connettori per circuiti stampati
Connettore per circuito stampato, sezione nominale: 1,5 mm², colore: grigio luminoso, corrente nominale: 8 A, tensione nominale (III/2): 160 V, superficie dei contatti: oro, tipo di contatto: femmina, numero di potenziali: 5, numero di file: 1, numero di poli: 5, numero di collegamenti: 5, famiglia di articoli: MC 1.5/.. -ST, passo: 3,81 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, forma di serraggio a vite: L Fessura longitudinale, direzione di collegamento conduttore/circuito stampato: 0 °, disposizione dei pin: Tripla disposizione lineare dei pin, sistema a innesto: COMBICON MC 1.5, serratura: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
Connettore per circuiti stampati, corrente nominale: 8 A, tensione di dimensionamento (III/2): 160 V, sezione nominale: 1,5 mm², numero poli: 5, passo: 3,81 mm, collegamento: Connessione a vite con gabbia, colore: grigio chiaro, superficie contatti: Oro, layout pin: Piedinatura tripla lineare
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1719697 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAEAA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 692 (C_1_2013) |
| GTIN | 4046356141987 |
| Peso per pezzo (confezione esclusa) | 3,664 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 16,1 mm |
|---|---|
| Larghezza [ w ] | 12,22 mm |
| Altezza [ h ] | 11,1 mm |
| Passo | 3,81 mm |
| Misura a | 15,24 mm |
Generalità
| Famiglia articolo | MC 1,5/..-ST |
|---|---|
| N. poli | 5 |
| Collegamento | Connessione a vite con gabbia |
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 320 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A |
| Sezione nominale | 1,5 mm² |
| Corrente di carico massima | 8 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Calibro a tampone | A1 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M2 |
| Coppia min. | 0,22 Nm |
| Coppia max. | 0,25 Nm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,14 mm² |
|---|---|
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 0,5 mm² |
| Sezione trasversale conduttore AWG min. | 28 |
| Sezione trasversale conduttore AWG max. | 16 |
| 2 conduttori stesso diametro, rigidi min. | 0,08 mm² |
| 2 conduttori stesso diametro, rigidi max. | 0,5 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,08 mm² |
| 2 conduttori stesso diametro, flessibili max. | 0,75 mm² |
| 2 conduttori di sezione identica flessibili con puntalino senza collare in plastica min | 0,25 mm² |
| 2 conduttori di sezione identica flessibili con puntalino senza collare in plastica max | 0,34 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica min | 0,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica max | 0,5 mm² |
| AWG secondo UL/CUL min | 30 |
| AWG secondo UL/CUL max | 14 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 5 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 3.81 mm |
| dimensione modulare dei collegamenti (EF006827) | 3.81 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 8 A |
| tensione nominale (EF000228) | 160 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | oro |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1719697-MC 1,5/ 5-ST-3,81 GY7035 AU | 131 Kbytes |
|
