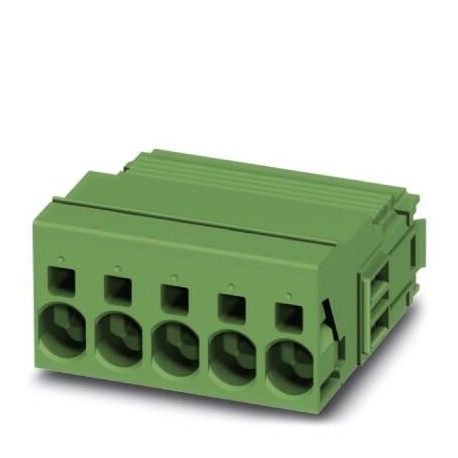

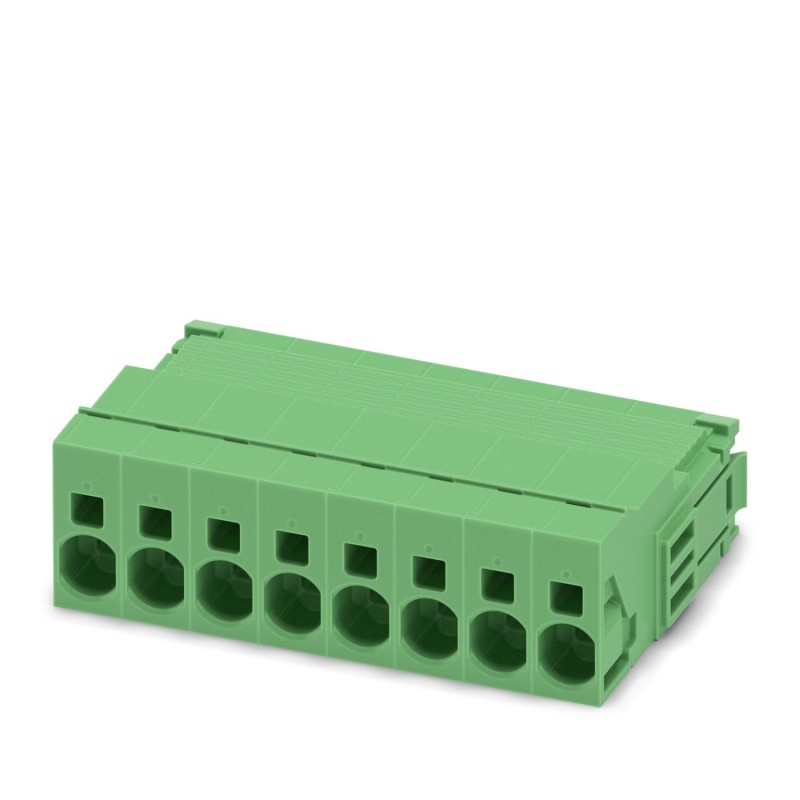

ISPC 5/ 8-STGCL-7,62 1748927 PHOENIX CONTACT Connettori per circuiti stampati
ISPC 5/ 8-STGCL-7,62
1748927
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
Connettori per circuiti stampati
Connettore per circuito stampato, sezione nominale: 6 mm², colore: verde, corrente nominale: 41 A, tensione nominale (III/2): 1000 V, superficie dei contatti: Stagno, tipo di contatto: Maschio, numero di potenziali: 8, numero di file: 1, numero di poli: 8, numero di collegamenti: 8, famiglia di articoli: ISPC 5/.. -STGCL, passo: 7,62 mm, tipo di collegamento: Collegamento a molla a innesto, direzione di collegamento driver/circuito stampato: 0°, gancio di serraggio: - senza gancio di serraggio, sistema a innesto: COMBICON PC 5, bloccaggio: blocco a clip, tipo di fissaggio: finestra di bloccaggio Click & Lock, tipo di imballaggio: in scatola
Connettore per circuiti stampati, sezione nominale: 6 mm2, colore: verde, corrente nominale: 41 A, tensione di dimensionamento (III/2): 1000 V, superficie contatti: Sn, tipo di connessione del contatto: Spina, numero dei potenziali: 8, numero di file: 1, numero poli: 8, numero di connessioni: 8, serie di prodotti: ISPC 5/..-STGCL, passo: 7,62 mm, tipo di connessione: Connessione a molla Push-in, direzione di collegamento conduttore/scheda: 0 °, gancio di bloccaggio: - senza gancio di bloccaggio, sistema di spine: COMBICON PC 5, bloccaggio: Bloccaggio a clip, tipo di fissaggio: Finestra di arresto Click & Lock, tipo di confezione: confezionato nel cartone
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Connettore per circuiti stampati |
| Famiglia di prodotti | ISPC 5/..-STGCL |
| Linea di prodotti | COMBICON Connectors L |
| Tipo | Invertita |
| Numero di poli | 8 |
| Passo | 7,62 mm |
| Numero collegamenti | 8 |
| Numero di file | 1 |
| Numero dei potenziali | 8 |
| Flangia di fissaggio | Finestra di arresto Click & Lock |
| Stato di manutenzione dei dati | |
| Revisione articolo | 03 |
| Corrente nominale IN | 41 A |
| Tensione nominale UN | 1000 V |
| Resistività di massa | 0,55 mΩ |
| Tensione di dimensionamento (III/3) | 1000 V |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione di dimensionamento (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Tecnologia di connessione | |
| Tipo | Invertita |
| Sistema di connettori | COMBICON PC 5 |
| Sezione nominale | 6 mm² |
| Tipo di connessione del contatto | Spina |
| Bloccaggio | |
| Tipo di bloccaggio | Bloccaggio a clip |
| Flangia di fissaggio | Finestra di arresto Click & Lock |
| Connessione conduttori | |
| Collegamento | Connessione a molla Push-in |
| Direzione di collegamento conduttore/scheda | 0 ° |
| Sezione conduttore rigida | 0,2 mm² ... 10 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 6 mm² |
| Sezione conduttore AWG | 24 ... 8 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 6 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 4 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,25 mm² ... 1,5 mm² |
| Calibro a tampone a x b / diametro | 4,3 mm x 4,0 mm / 4,0 mm |
| Lunghezza del tratto da spelare | 15 mm |
| Indicazioni per puntalini senza collare di isolamento | |
| pinza a crimpare consigliata | 1212034 CRIMPFOX 6 |
| 1213144 CRIMPFOX CENTRUS 6S | |
| 1213146 CRIMPFOX CENTRUS 6H | |
| capocorda senza colletto isolante, a norma DIN 46228‑1 | Sezione: 0,5 mm²; Lunghezza: 10 mm ... 15 mm |
| Sezione: 0,75 mm²; Lunghezza: 10 mm ... 15 mm | |
| Sezione: 1 mm²; Lunghezza: 10 mm ... 15 mm | |
| Sezione: 1,5 mm²; Lunghezza: 12 mm ... 15 mm | |
| Sezione: 2,5 mm²; Lunghezza: 12 mm ... 15 mm | |
| Sezione: 4 mm²; Lunghezza: 12 mm ... 15 mm | |
| Sezione: 6 mm²; Lunghezza: 12 mm ... 15 mm | |
| Indicazioni per puntalini con collare di isolamento | |
| pinza a crimpare consigliata | 1212034 CRIMPFOX 6 |
| 1213144 CRIMPFOX CENTRUS 6S | |
| 1213146 CRIMPFOX CENTRUS 6H | |
| capocorda con colletto isolante, a norma DIN 46228-4 | Sezione: 0,5 mm²; Lunghezza: 10 mm ... 15 mm |
| Sezione: 0,75 mm²; Lunghezza: 12 mm ... 15 mm | |
| Sezione: 1 mm²; Lunghezza: 12 mm ... 15 mm | |
| Sezione: 1,5 mm²; Lunghezza: 12 mm ... 15 mm | |
| Sezione: 2,5 mm²; Lunghezza: 12 mm ... 15 mm | |
| Sezione: 4 mm²; Lunghezza: 12 mm ... 15 mm | |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Superficie metallica zona di contatto (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | verde (6021) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
| Disegno quotato |  |
| Passo | 7,62 mm |
| Larghezza [w] | 63,76 mm |
| Altezza [h] | 19,8 mm |
| Lunghezza [l] | 40,5 mm |
| Nota per il funzionamento | Secondo la norma DIN EN 61984, i connettori COMBICON sono connettori senza potenza commutabile (COC). Per un utilizzo conforme alla destinazione d'uso non devono essere non devono essere inseriti o scollegati quando sono ancora sotto tensione o sotto carico. |
| Connessione conduttori | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Risultato | Prova superata |
| Prova di integrità e stabilità dei conduttori | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Risultato | Prova superata |
| Collegamento e scollegamento ripetuto | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Risultato | Prova superata |
| Prova di trazione | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sezione conduttore/tipo conduttore/forza di trazione valore nominale/valore reale | 10 mm² / rigido / > 90 N |
| 6 mm² / flessibile / > 80 N | |
| 0,2 mm² / rigido / > 10 N | |
| 0,2 mm² / flessibile / > 10 N | |
| Forza di inserzione/trazione | |
| Specifica di prova | DIN EN 60512-13-2:2006-11 |
| Risultato | Prova superata |
| Numero di cicli | 25 |
| Forza di inserzione per polo circa | 7,5 N |
| Forza di trazione per polo circa | 5 N |
| Resistenza delle scritte | |
| Specifica di prova | DIN EN 60068-2-70:1996-07 |
| Risultato | Prova superata |
| Polarizzazione e codifica | |
| Specifica di prova | DIN IEC 60512-7:1994-05 (non intercambiabilità di connessione) |
| Risultato | Prova superata |
| Controllo visivo | |
| Specifica di prova | DIN EN 60512-1-1:2003-01 |
| Risultato | Prova superata |
| Controllo dimensionale | |
| Specifica di prova | DIN EN 60512-1-2:2003-01 |
| Risultato | Prova superata |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6:1996-05 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accelerazione | 5g (60,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Controllo della vita elettrica | |
| Specifica di prova | DIN IEC 60512-5:1994-05 |
| Tensione impulsiva verticale sul livello del mare | 9,8 kV |
| Resistività di massa R1 | 0,55 mΩ |
| Resistività di massa R2 | 0,6 mΩ |
| Cicli di manovra | 25 |
| Controllo climatico | |
| Specifica di prova | DIN EN ISO 6988:1997-03 |
| Sollecitazione per effetto della corrosione | 0,2 dm3SO2su 300 dm3/40 °C/1 ciclo |
| Sollecitazione per effetto del calore | 100 °C/168 h |
| Tensione alternata fissa | 4,26 kV |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (a seconda della curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Prova termica Gruppo di controllo C | |
| Specifica di prova | DIN EN 60512-5-1:2003-01 |
| Numero di poli testati | 12 |
| Resistenza di isolamento | |
| Specifica di prova | DIN EN 60512-3-1:2003-01 |
| Resistenza di isolamento tra poli contigui | 1012Ω |
| Cicli di temperatura | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Distanze di isolamento in aria e superficiale | |
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 1000 V |
| Tensione impulsiva nominale (III/3) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 8 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 12,5 mm |
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione impulsiva nominale (III/2) | 8 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 8 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 8 mm |
| Tensione di isolamento di nominale (II/2) | 1000 V |
| Tensione impulsiva nominale (II/2) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 5,5 mm |
| Confezione | confezionato nel cartone |
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | altro |
| numero di poli (EF001391) | 8 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 7.62 mm |
| dimensione modulare dei collegamenti (EF006827) | 7.62 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 41 A |
| tensione nominale (EF000228) | 1000 V |
| tensione impulsiva nominale (EF002993) | 6 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | stagno |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
